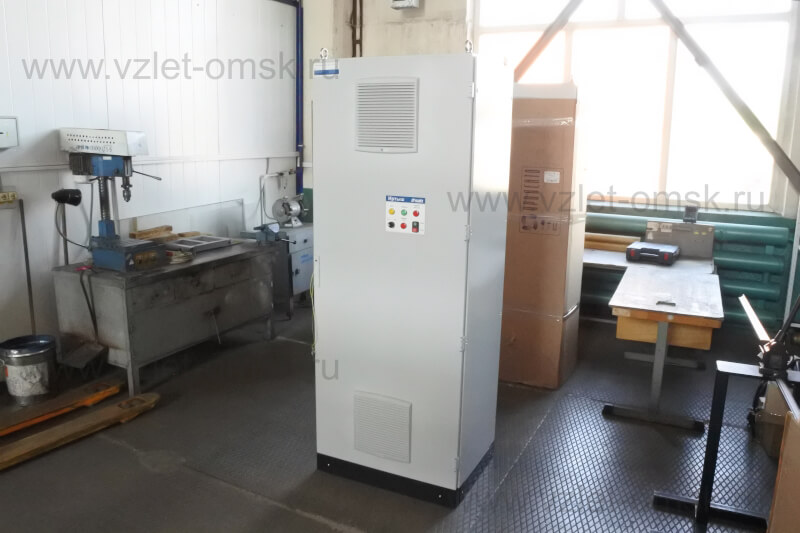

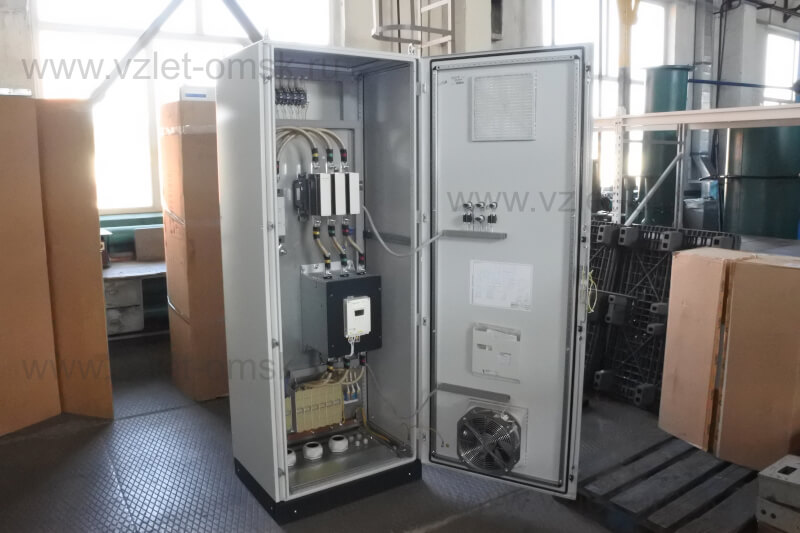

Шкаф управления Иртыш ШУ1-1.200.П.0-31

Иртыш

ШУ1

-

1

.

200

.

П

.

0

-

3

1

1

2

3

4

5

6

7

8

№

Наименование

Значение

1

Род тока

переменный, 50Гц

2

Номинальное рабочее напряжение, В

380

3

Номинальное напряжение изоляции, В

660

4

Номинальное напряжение цепей управления, В

220

5

Допустимое отклонение напряжения питания от номинала

+10%…-15%

6

Номинальный ток каждой цепи, А

400

7

Номинальная мощность подключаемого электродвигателя, кВт

200

8

Предельный отключаемый ток, кА

15

9

Предельный коэффициент мощности (cosφ)

0.9

10

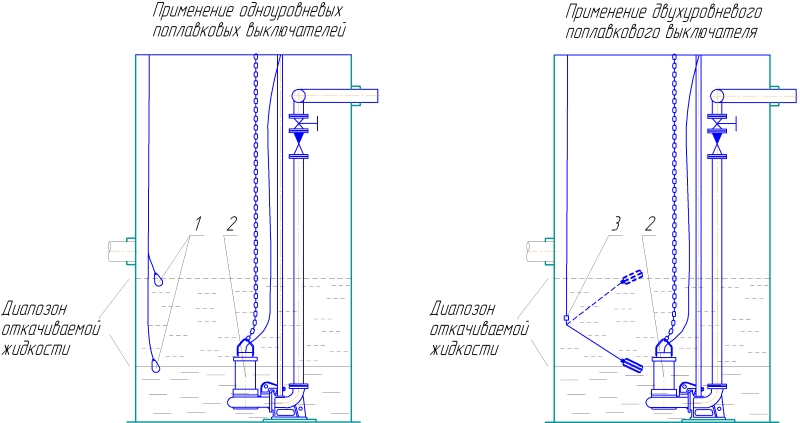

Тип датчика уровня бака

поплавковый
выключатель

11

Окружающая температура при работе

(-5…+40) °С

12

Окружающая температура при хранении

(-25…+55) °С

13

Относительная влажность воздуха

80% без конденсата

14

Максимальная высота над уровнем моря

1000м

15

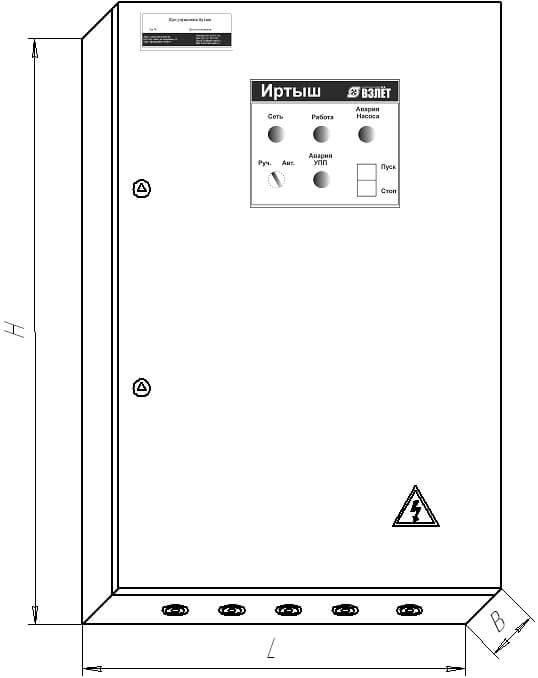

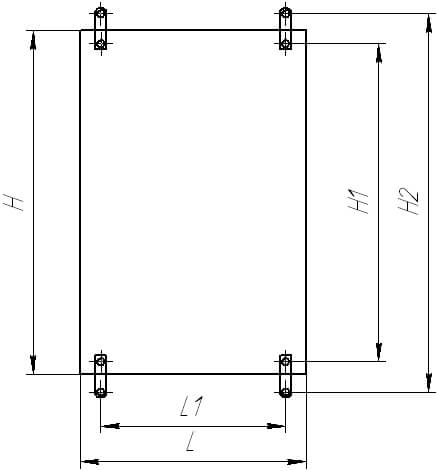

Габариты шкафа управления

см. Приложение 4

16

Степень защиты

IP54

17

Меры защиты обслуживающего персонала

Защита от прямого
прикосновения
к токоведущим частям.

18

Степень загрязнения

по соглашению
с потребителем

Продолжение таблицы 1

№

Наименование

Значение

19

Вид системы заземления

TN-S

20

Вид внутреннего разделения

1

21

Типы электрических соединений функциональных блоков

FFF

22

Условия окружающей среды

В

23

Максимальная нагрузочная способность выходных реле (сигнал ТС)

220В, 2А

Наименование
Шкафа управления

H, мм

L, мм

B, мм

H1, мм

H2, мм

L1, мм

ШУ1-1.хх.П.0-31

(90 – 132 кВт)

1800

800

400

Напольное исполнение

ШУ1-1.хх.П.0-31

(160 – 250 кВт)

2100

100

600

Напольное исполнение
