Шкаф управления Иртыш ШУ1-1.110.П.0-31

Цена по запросу

Добавить в заявку

Описание
Характеристики

Условное обозначение

Иртыш	ШУ1	-	1	.	110	.	П	.	0	-	3	1
1	2		3		4		5		6		7	8

1 – Наименование серии шкафа управления;
2 – Назначение шкафа управления:
«ШУ1» – шкаф управления канализационной насосной станции (регулирование по уровню).
3 – Количество управляемых электродвигателей, шт.;
4 – Мощность электродвигателя, кВт;
5 – Тип запуска электродвигателя:
«П» – устройство плавного пуска;
6 – Тип защиты электродвигателя:
«0» – без защиты;
7 – Питающее напряжение
«3» – 380В;
8 – Количество вводов.

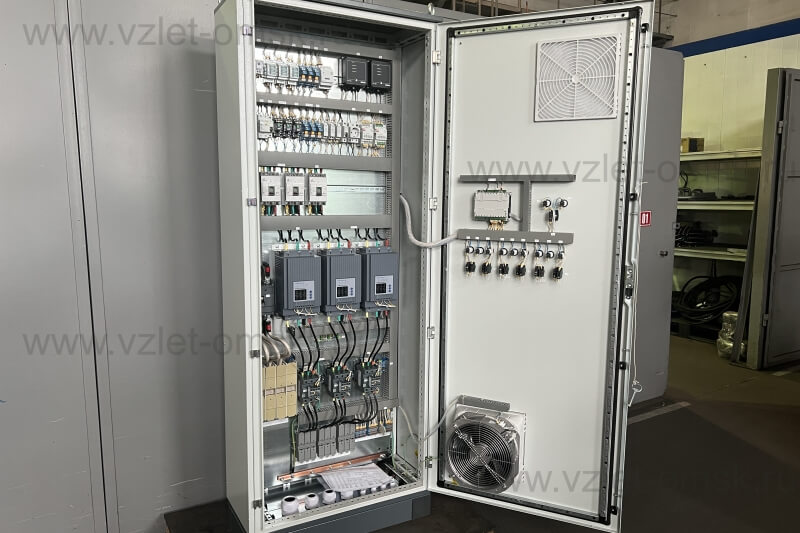

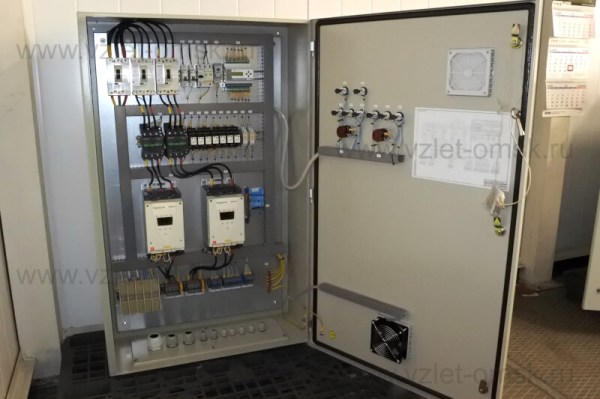

Состав изделия

Шкаф управления состоит из:

1. корпуса, монтажной платы, крепёжных деталей;
2. устройства плавного пуска;
3. автоматических выключателей;
4. магнитных пускателей;
5. светосигнальной арматуры;
6. клеммных колодок;
7. системы проводов.

Сертификат соответствия

№ ТС RU C-RU.AУ05.B.06848

Технические характеристики

№	Наименование	Значение
1	Род тока	переменный, 50Гц
2	Номинальное рабочее напряжение, В	380
3	Номинальное напряжение изоляции, В	660
4	Номинальное напряжение цепей управления, В	220
5	Допустимое отклонение напряжения питания от номинала	+10%…-15%
6	Номинальный ток каждой цепи, А	250
7	Номинальная мощность подключаемого электродвигателя, кВт	110
8	Предельный отключаемый ток, кА	10
9	Предельный коэффициент мощности (cosφ)	0.89

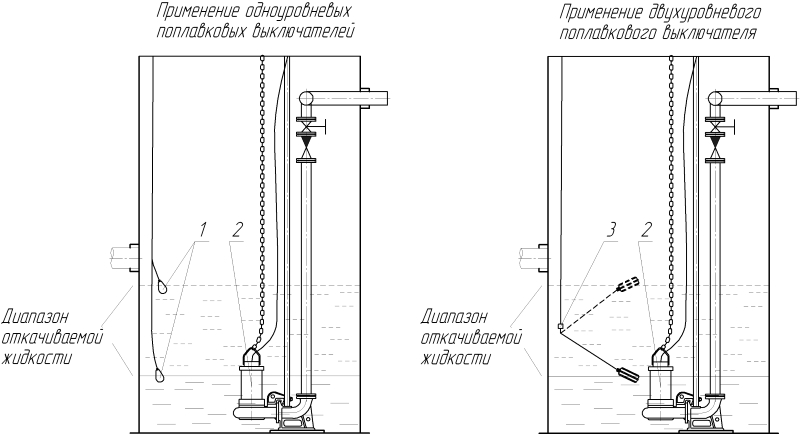

10	Тип датчика уровня бака	поплавковый выключатель
11	Окружающая температура при работе	(-5…+40) °С
12	Окружающая температура при хранении	(-25…+55) °С
13	Относительная влажность воздуха	80% без конденсата
14	Максимальная высота над уровнем моря	1000м

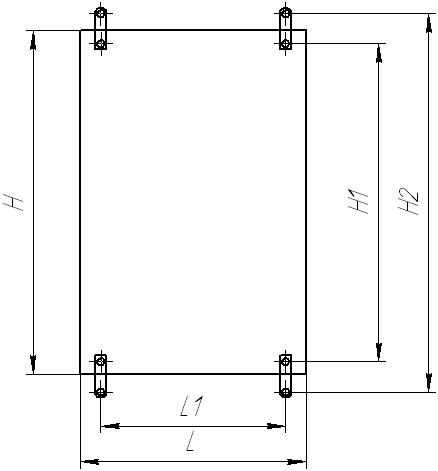

15	Габариты шкафа управления	см. Приложение 4
16	Степень защиты	IP54
17	Меры защиты обслуживающего персонала	Защита от прямого прикосновения к токоведущим частям.
18	Степень загрязнения	по соглашению с потребителем
19	Вид системы заземления	TN-S
20	Вид внутреннего разделения	1
21	Типы электрических соединений функциональных блоков	FFF
22	Условия окружающей среды	В
23	Максимальная нагрузочная способность выходных реле (сигнал ТС)	220В, 2А
