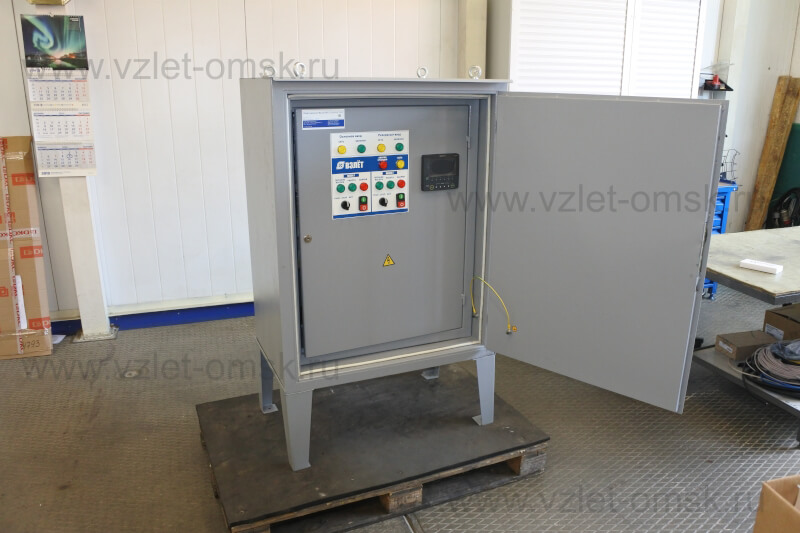

Фото шкафа управления Иртыш ШУ1-1.18,5.П.6-32А УХЛ1

Шкаф управления Иртыш ШУ1-1.18,5.П.6-32А УХЛ1

Цена по запросу

Добавить в заявку

Описание
Характеристики
Документация

Условное обозначение

Иртыш	ШУ1	-	1	.	18,5	.	П	.	6	-	3	2	А	УХЛ1
1	2		3		4		5		6		7	8	9	10

1 – Наименование серии шкафа управления;
2 – Назначение шкафа управления:
«ШУ1» – шкаф управления канализационной насосной станции (регулирование по уровню).
3 – Количество управляемых электродвигателей, шт.;
4 – Мощность электродвигателя, кВт;
5 – Тип запуска электродвигателя:
«П» – устройство плавного пуска;
6 – Тип защиты электродвигателя:
«6» – влаго-термозащита.
7 – Питающее напряжение
«3» – 380В;
8 – Количество вводов.
9 – «А» Автоматический ввод резервного питания.
10 – Уличное исполнение (с обогревом).

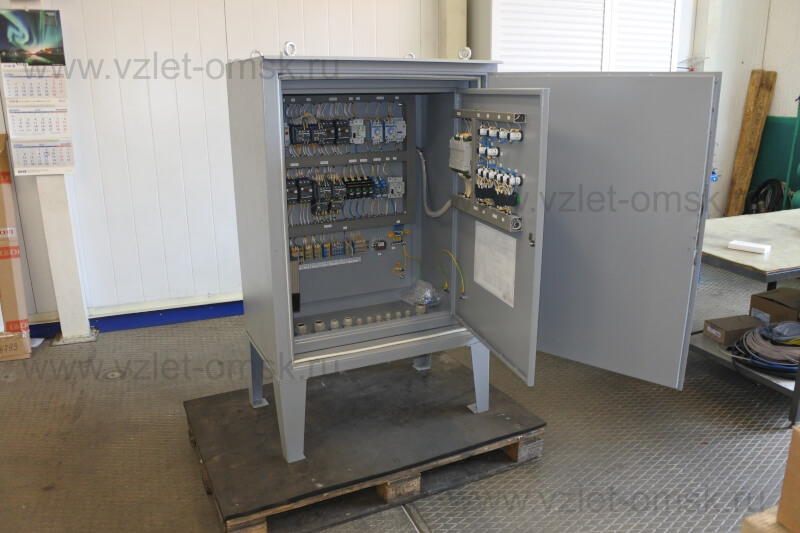

Состав изделия

Шкаф управления состоит из:
1. корпуса, монтажной платы, крепёжных деталей;
2. устройства защиты двигателя УЗД-11;
3. автоматических выключателей;
4. магнитных пускателей;
5. промежуточных реле;
6. светосигнальной арматуры;
7. клеммных колодок;
8. системы проводов.

Технические характеристики

№	Наименование	Значение
1	Род тока	переменный, 50Гц
2	Номинальное рабочее напряжение	380 В
3	Номинальное напряжение изоляции	660 В
4	Номинальное напряжение цепей управления	220 В
5	Допустимое отклонение напряжения питания от номинала	+10%…-15%
6	Номинальный ток каждой цепи	300 А
7	Номинальная мощность подключаемого электродвигателя	132 кВт
8	Предельный отключаемый ток	36 кА
9	Предельный коэффициент мощности (cosφ)	0,9
10	Тип датчика влажности	датчик влажности СС06
11	Тип датчика уровня бака	поплавковый выключатель
12	Окружающая температура при работе	(-5…+40) °С
13	Окружающая температура при хранении	(-25…+55) °С

№	Наименование	Значение
14	Относительная влажность воздуха	80% без конденсата
15	Максимальная высота над уровнем моря	1000 м
16	Габариты шкафа управления	см. Приложение 4
17	Степень защиты	IP54
18	Меры защиты обслуживающего персонала	защита от прямого прикосновения к токоведущим частям
19	Степень загрязнения	по соглашению с заказчиком
20	Вид системы заземления	TN-S
21	Вид внутреннего разделения	1
22	Типы электрических соединений функциональных блоков	FFF
23	Условия окружающей среды	В
24	Максимальная нагрузочная способность выходных реле (сигнал ТС)	220В, 2А
