Шкаф управления Иртыш ШУ1-1.5,5.П.6-31 (К)

Цена по запросу

Добавить в заявку

Описание
Характеристики

Условное обозначение

Иртыш	ШУ1	-	1	.	5,5	.	П	.	6	-	3	1	(К)
1	2		3		4		5		6		7	8	9

1 - Наименование серии шкафа управления;
2 - Назначение шкафа управления:
«ШУ1» - шкаф управления канализационной насосной станции (регулирование по уровню).
3 - Количество управляемых электродвигателей, шт.;
4 - Мощность электродвигателя, кВт;
5 - Тип запуска электродвигателя:
«П» - устройство плавного пуска;
6 - Тип защиты электродвигателя:
«6» - влаго-термозащита.
7 - Питающее напряжение
«3» - 380В;
8 - Количество вводов.

Состав изделия

Шкаф управления состоит из:

1. корпуса, монтажной платы, крепёжных деталей;
2. устройства защиты двигателя УЗД-8Р;
3. устройства плавного пуска ATS22;
4. устройства контроля уровня трехканального САУ-М6;
5. автоматических выключателей;
6. магнитных пускателей;
7. светосигнальной арматуры;
8. клеммных колодок;
9. системы проводов.

Сертификат соответствия

№ ТС RU C-RU.AУ05.B.06848

Технические характеристики

№	Наименование	Значение
1	Род тока	переменный, 50Гц
2	Номинальное рабочее напряжение, В	380
3	Номинальное напряжение изоляции, В	660
4	Номинальное напряжение цепей управления, В	220
5	Допустимое отклонение напряжения питания от номинала	+10%…-15%
6	Номинальный ток каждой цепи, А	18
7	Номинальная мощность подключаемого электродвигателя, кВт	5,5
8	Предельный отключаемый ток, кА	10
9	Предельный коэффициент мощности (cosφ)	0,89
10	Тип датчика температуры	сопротивление
11	Тип датчика влажности	Датчик влажности СС06
12	Тип датчика уровня бака	кондуктометрический датчик уровня (электрод)
13	Окружающая температура при работе	(-5…+40) °С
14	Окружающая температура при хранении	(-25…+55) °С
15	Относительная влажность воздуха	80% без конденсата
16	Максимальная высота над уровнем моря	1000м
17	Габариты шкафа управления	см. Приложение 4
18	Степень защиты	IP54
19	Меры защиты обслуживающего персонала	Защита от прямого прикосновения к токоведущим частям.
20	Степень загрязнения	по соглашению с потребителем
21	Вид системы заземления	TN-S
22	Вид внутреннего разделения	1
23	Типы электрических соединений функциональных блоков	FFF
24	Условия окружающей среды	В
25	Максимальная нагрузочная способность выходных реле (сигнал ТС)	220В, 2А

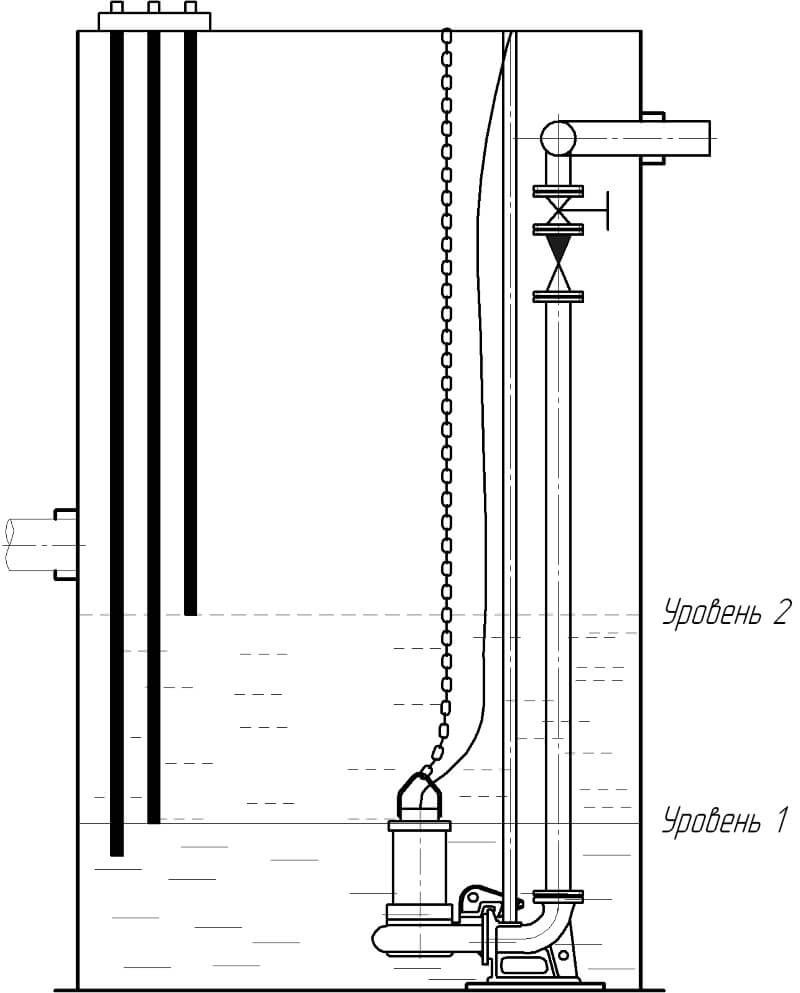

Электрод 1 (Уровень 1) должен располагаться таким образом, чтобы при отключении насоса уровень жидкости в емкости КНС находился у верхней кромки двигателя.

Электрод 2 (Уровень 2) отрегулировать на уровень на 250 мм ниже верхней обвязки корзины. В том случае, если корзина не предусмотрена в конструкции КНС, уровень выставляется по нижней точке сливного коллектора.
