ШУ1-1.2,2.0-31

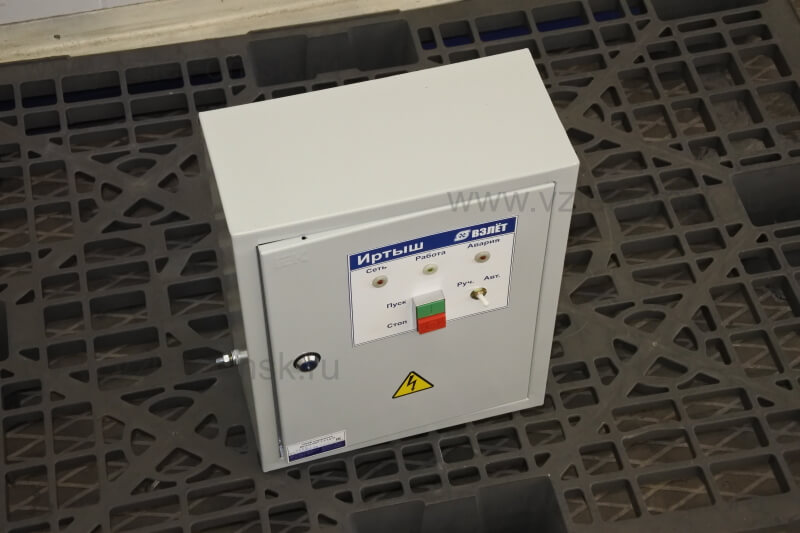

Шкаф управления Иртыш ШУ1-1.2,2.0-31

Шкаф управления Иртыш ШУ1-1.2,2.0-31

Цена по запросу
  • Описание
  • Характеристики

Иртыш

ШУ1

1

2,2

0

3

1

1

2

3

4

5

6

7


1 - Наименование серии шкафа управления;
2 - Назначение шкафа управления: «ШУ1» - шкаф управления погружным насосом (регулирование по уровню);
3 - Количество управляемых электродвигателей, шт.;
4 - Мощность электродвигателя, кВт;
5 - Тип защиты электродвигателя: «0» - без защиты;
6 - Питающее напряжение: «3» - 380В;
7 - Количество вводов.

Шкаф управления состоит из:

1. корпуса, монтажной платы, крепёжных деталей;
2. теплового реле;
3. автоматических выключателей;
4. магнитных пускателей;
5. светосигнальной арматуры;
6. клеммных колодок;
7. системы проводов.

Наименование

Значение

1

Род тока

переменный, 50 Гц

2

Номинальное рабочее напряжение

380 В

3

Номинальное напряжение изоляции

660 В

4

Номинальное напряжение цепей управления

220 В

5

Допустимое отклонение напряжения питания от номинала

+10%…-15%

6

Номинальный ток каждой цепи

6,3 А

7

Номинальная мощность подключаемого электродвигателя

2,2 кВт

8

Предельный отключаемый ток

50 кА

9

Предельный коэффициент мощности (cosφ)

0,89

10

Тип датчика уровня бака

поплавковый выключатель

11

Окружающая температура при работе

(-5…+40) °С

12

Окружающая температура при хранении

(-25…+55) °С

13

Относительная влажность воздуха

80% без конденсата

14

Максимальная высота над уровнем моря

1000 м

15

Габариты шкафа управления

см. Приложение 4

16

Степень защиты

IP31

17

Меры защиты обслуживающего персонала

защита от прямого
прикосновения
к токоведущим частям

18

Степень загрязнения

по соглашению
с заказчиком

19

Вид системы заземления

TN-S

20

Вид внутреннего разделения

1

21

Типы электрических соединений функциональных блоков

FFF

22

Условия окружающей среды

В

23

Максимальная нагрузочная способность выходных реле (сигнал ТС)

220В, 2А

1 - Одноуровневые поплавковые выключатели;
2 - Насосный агрегат;
3 - Двухуровневый поплавковый выключатель.
Габаритные размеры ШУ1-1.2,2.0-31
Габаритные размеры ШУ1-1.2,2.0-31
Размеры крепления навесного шкафа
Размеры крепления навесного шкафа

Наименование Шкафа управления

H, мм

L, мм

B, мм

H1, мм

H2, мм

L1, мм

ШУ1-1.2,2.0-31

395

310

150

345

-

255

Назначение
управление по уровню (КНС)
Количество управляемых двигателей
1 шт
Тип запуска двигателя
прямой пуск (ручной режим)
Тип защиты двигателя
без защиты
Питающее напряжение
380 В
Количество вводов электропитания
1 ввод
