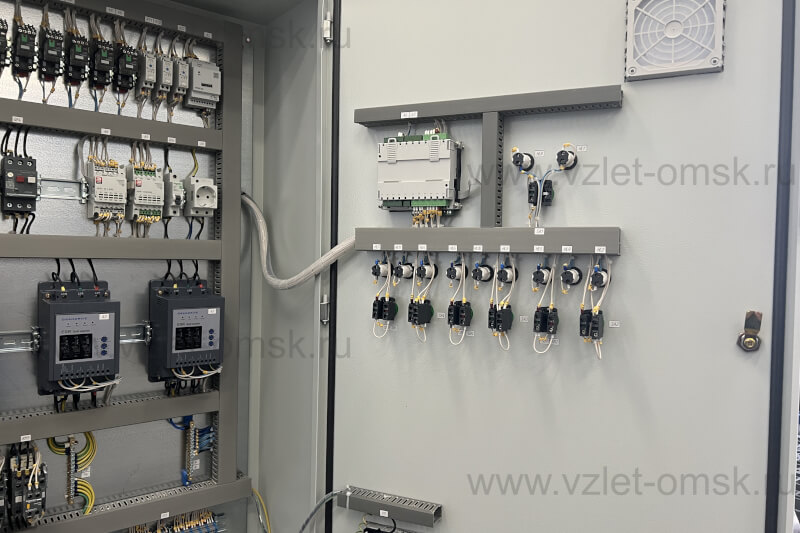

Фото шкафа управления Иртыш ШУ1-4.1,5.Ч4.0-31Шкаф управления Иртыш ШУ1-4.1,5.Ч4.0-31

Шкаф управления Иртыш ШУ1-4.1,5.Ч4.0-31

Цена по запросу
  • Описание
  • Характеристики

Иртыш

ШУ1

-

4

.

1,5

.

Ч4

.

0

-

3

1

1

2



3



4



5



6



7

8



1 – Наименование серии шкафа управления;
2 – Назначение шкафа управления:
«ШУ1» – шкаф управления канализационной насосной станции (регулирование по уровню).
3 – Количество управляемых электродвигателей, шт.;
4 – Мощность электродвигателя, кВт;
5 – Тип запуска электродвигателя:
 «Ч» – преобразователь частоты;
6 – Тип защиты электродвигателя:
 «0» – без защиты.
7 – Питающее напряжение
«3» – 380В;
8 – Количество вводов.

Шкаф управления состоит из:

1. корпуса, монтажной платы, крепёжных деталей;
2. контроллера панельного 2G;
3. шлюза ICP COM – GW-7552
4. модуля ввода-вывода MC;
5. модуля вывода дискретных сигналов MR;
6. частотного преобразователя Vacon NXL;
7. блоков питания;
8. автоматических выключателей;
9. магнитных пускателей;
10. промежуточных реле;
11. термостатов;
12. вентиляторов охлаждения;
13. светосигнальной арматуры;
14. клеммных колодок;
15. системы проводов.

Наименование

Значение

1

Род тока

переменный, 50Гц

2

Номинальное рабочее напряжение, В

380

3

Номинальное напряжение изоляции, В

660

4

Номинальное напряжение цепей управления, В

220

5

Допустимое отклонение напряжения питания от номинала

+10%…-15%

6

Номинальный ток каждой цепи, А

3,3

7

Номинальная мощность подключаемого электродвигателя, кВт

1,1

8

Предельный отключаемый ток, кА

4,5

9

Предельный коэффициент мощности (cosφ)

0,89

12

Тип датчика уровня бака

аналоговый датчик уровня 4…20 мА

13

Окружающая температура при работе

(-5…+40) °С

14

Окружающая температура при хранении

(-25…+55) °С

15

Относительная влажность воздуха

80% без конденсата

16

Максимальная высота над уровнем моря

1000м

17

Габариты шкафа управления

см. Приложение 4

18

Степень защиты

IP54

19

Меры защиты обслуживающего персонала

Защита от прямого
прикосновения
к токоведущим частям.

20

Степень загрязнения

по соглашению
с потребителем

21

Вид системы заземления

TN-S

22

Вид внутреннего разделения

1

23

Типы электрических соединений функциональных блоков

FFF

24

Условия окружающей среды

В

25

Максимальная нагрузочная способность выходных реле (сигнал ТС)

220В, 2А

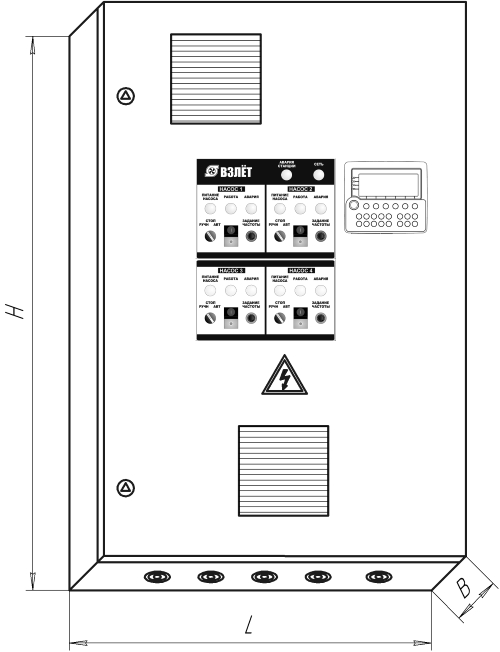

Габаритные размеры
Габаритные размеры

Наименование
Шкафа управления

H, мм

L, мм

B, мм

H1, мм

H2, мм

L1, мм

ШУ1-4.1,5.Ч4.0-31

1200

750

300

Навесное исполнение

Назначение
управление по уровню (КНС)
Количество управляемых двигателей
4 шт
Тип запуска двигателя
преобразователь частоты
Тип защиты двигателя
без защиты
Питающее напряжение
380 В
Количество вводов электропитания
1 ввод
