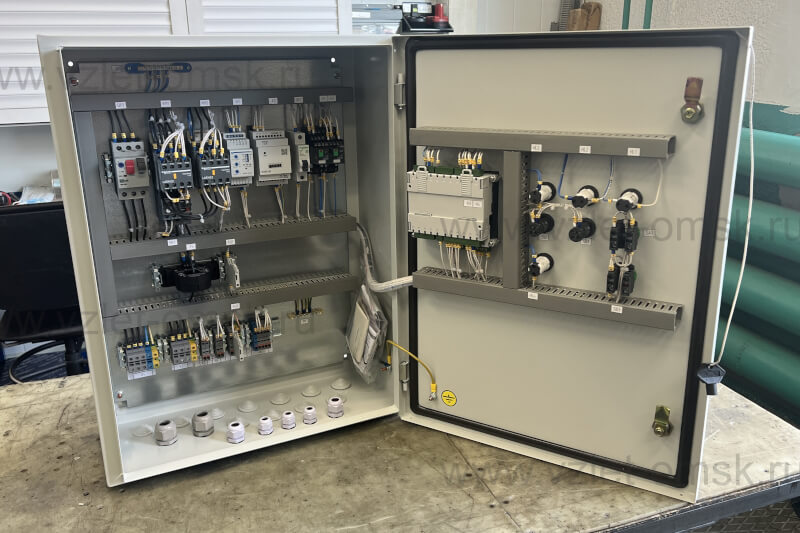

Шкаф управления Иртыш ШУ1-1.3.6-31 (RS-485) - Описание
- Характеристики
- Документация
Условное обозначение
|
Иртыш |
ШУ1 |
- |
1 |
. |
0,75 |
. |
6 |
- |
2 |
1 |
УХЛ1 |
|
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
1 – Наименование серии шкафа управления;
2 – Назначение шкафа управления:
«ШУ1» – шкаф управления канализационной насосной станции (регулирование по уровню).
3 – Количество управляемых электродвигателей, шт.;
4 – Мощность электродвигателя, кВт;
5 – Тип защиты электродвигателя:
«6» – влаго-термозащита.
6 – Питающее напряжение
«3» – 380В;
7 – Количество вводов.
8 – Передача данных о работе станции по интерфейсу RS-485
Состав изделия
Шкаф управления состоит из:
1. корпуса, монтажной платы, крепёжных деталей;
2. контроллера
3. теплового реле
4. реле контроля фаз
5. устройства защиты двигателя УЗД-8Р;
6. автоматических выключателей;
7. магнитных пускателей;
8. промежуточных реле;
9. светосигнальной арматуры;
10. клеммных колодок;
11. системы проводов.
Технические характеристики
|
№ |
Наименование |
Значение |
|
1 |
Род тока |
переменный, 50Гц |
|
2 |
Номинальное рабочее напряжение, В |
380 |
|
3 |
Номинальное напряжение изоляции, В |
660 |
|
4 |
Номинальное напряжение цепей управления, В |
220 |
|
5 |
Допустимое отклонение напряжения питания от номинала |
+10%…-15% |
|
6 |
Номинальный ток каждой цепи, А |
10 |
|
7 |
Номинальная мощность подключаемого электродвигателя, кВт |
3 |
|
8 |
Предельный отключаемый ток, кА |
100 |
|
9 |
Предельный коэффициент мощности (cosφ) |
0,9 |
|
10 |
Тип датчика температуры |
сопротивление |
|
11 |
Тип датчика влажности |
Датчик влажности СС06 |
|
12 |
Тип датчика уровня бака |
поплавковый выключатель |
|
13 |
Окружающая температура при работе |
(-5…+40) °С |
|
№ |
Наименование |
Значение |
|
14 |
Окружающая температура при хранении |
(-25…+55) °С |
|
15 |
Относительная влажность воздуха |
80% без конденсата |
|
16 |
Максимальная высота над уровнем моря |
1000м |
|
17 |
Габариты шкафа управления |
см. Приложение 4 |
|
18 |
Степень защиты |
IP54 |
|
19 |
Меры защиты обслуживающего персонала |
Защита от прямого прикосновения к токоведущим частям. |
|
20 |
Степень загрязнения |
по соглашению с потребителем |
|
21 |
Вид системы заземления |
TN-S |
|
22 |
Вид внутреннего разделения |
1 |
|
23 |
Типы электрических соединений функциональных блоков |
FFF |
|
24 |
Условия окружающей среды |
В |
|
25 |
Максимальная нагрузочная способность выходных реле (сигнал ТС) |
220В, 2А |
Использование двухуровневых и одноуровневых поплавковых выключателей
1 - Одноуровневые поплавковые выключатели;
2 - Насосный агрегат;
3 - Двухуровневый поплавковый выключатель.
Габаритные размеры
Размеры крепления навесного шкафа
|
Наименование Шкафа управления |
H, мм |
L, мм |
B, мм |
H1, мм |
H2, мм |
L1, мм |
|
ШУ1-1.3.6-31 |
395 |
310 |
150 |
345 |
- |
255 |
