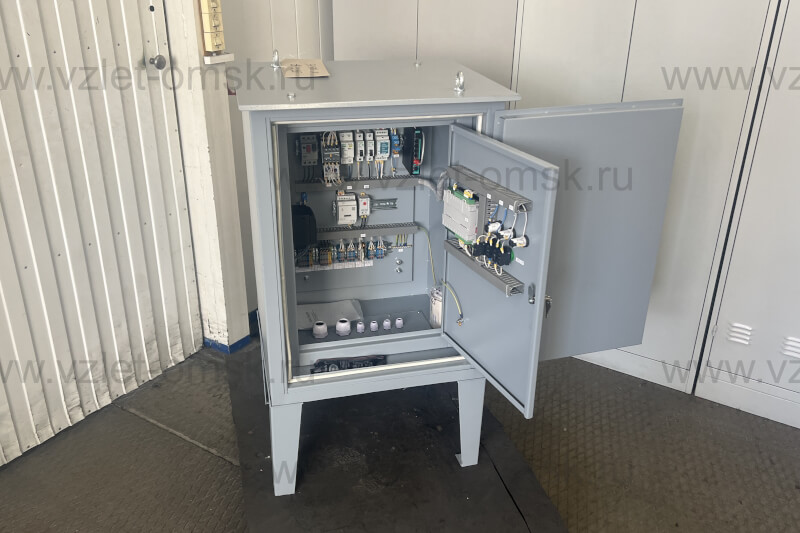

Фото шкафа управления Иртыш ШУ1-1.4.6-31 IP65 УХЛ1 Шкаф управления Иртыш ШУ1-1.4.6-31 IP65 УХЛ1

Шкаф управления Иртыш ШУ1-1.4.6-31 IP65 УХЛ1

Цена по запросу
  • Описание
  • Характеристики

Иртыш

ШУ1

-

1

.

4

.

6

-

3

1

IP65

УХЛ1

1

2



3



4



5



6

7

8

9



1 - Наименование серии шкафа управления;
2 - Назначение шкафа управления:
«ШУ1» - шкаф управления канализационной насосной станции (регулирование по уровню).
3 - Количество управляемых электродвигателей, шт.;
4 - Мощность электродвигателя, кВт;
5 - Тип защиты электродвигателя:
«6» - влаго-термозащита.
6 - Питающее напряжение
 «3» - 380В;
7 - Количество вводов.
8 - Степень защиты IP65
9 - Климатическое исполнение
УХЛ1 - установка под открытым небом

Шкаф управления состоит из:

1. корпуса, монтажной платы, крепёжных деталей;
2. устройства защиты двигателя УЗД-8Р;
3. реле контроля фаз УКФ-4;
4. автоматических выключателей;
5. магнитных пускателей;
6. светосигнальной арматуры;
7. клеммных колодок;
8. системы проводов;
9. обогреватель.

Наименование

Значение

1

Род тока

переменный, 50Гц

2

Номинальное рабочее напряжение, В

380

3

Номинальное напряжение изоляции, В

660

4

Номинальное напряжение цепей управления, В

220

5

Допустимое отклонение напряжения питания от номинала

+10%…-15%

6

Номинальный ток каждой цепи, А

10

7

Номинальная мощность подключаемого электродвигателя, кВт

4

8

Предельный отключаемый ток, кА

100

9

Предельный коэффициент мощности (cosφ)

0,9

10

Тип датчика температуры

сопротивление

11

Тип датчика влажности

Датчик влажности СС06

12

Тип датчика уровня бака

поплавковый

выключатель

13

Окружающая температура при работе

(-5…+40) °С

14

Окружающая температура при хранении

(-25…+55) °С

15

Относительная влажность воздуха

80% без конденсата

16

Максимальная высота над уровнем моря

1000м

17

Габариты шкафа управления

см. Приложение 4

18

Степень защиты

IP31

19

Меры защиты обслуживающего персонала

Защита от прямого

прикосновения

к токоведущим частям.

20

Степень загрязнения

по соглашению

с потребителем

21

Вид системы заземления

TN-S

22

Вид внутреннего разделения

1

23

Типы электрических соединений функциональных блоков

FFF

24

Условия окружающей среды

В

25

Максимальная нагрузочная способность выходных реле (сигнал ТС)

220В, 2А

1 - Одноуровневые поплавковые выключатели;
2 - Насосный агрегат;
3 - Двухуровневый поплавковый выключатель.
Габаритные размеры ШУ1-1.1,1.0-31
Габаритные размеры ШУ1-1.1,1.0-31
Размеры крепления навесного шкафа
Размеры крепления навесного шкафа

Наименование
Шкафа управления

H, мм

L, мм

B, мм

H1, мм

H2, мм

L1, мм

ШУ1-1.4.6-31 IP65 УХЛ1

500

400

220

449

370

320


Назначение
управление по уровню (КНС)
Количество управляемых двигателей
1 шт
Тип запуска двигателя
прямой пуск (ручной режим)
Тип защиты двигателя
влаго-термозащита
Питающее напряжение
380 В
Количество вводов электропитания
1 ввод
