Фото шкафа управления Иртыш ШУ1-1.4.6-61Шкаф управления Иртыш ШУ1-1.4.6-61

Шкаф управления Иртыш ШУ1-1.4.6-61

Цена по запросу
  • Описание
  • Характеристики

Иртыш

ШУ1

-

1

.

4

.

6

-

6

1

1

2



3



4



5



6

7

1 – Наименование серии шкафа управления;
2 – Назначение шкафа управления:
«ШУ1» – шкаф управления канализационной насосной станции (регулирование по уровню).
3 – Количество управляемых электродвигателей, шт.;
4 – Мощность электродвигателя, кВт;
5 – Тип защиты электродвигателя:
«6» – влаго-термозащита.
6 – Питающее напряжение
 «6» – 660В;
7 – Количество вводов.

Шкаф управления состоит из:

1. корпуса, монтажной платы, крепёжных деталей;
2. контроллера панельного SMH2G;
3. релейных терминалов RPS2014;
4. устройств плавного пуска;
5. устройств САУ-М6;
6. устройств защиты двигателя УЗД-8;
7. автоматических выключателей;
8. магнитных пускателей;
9. светосигнальной арматуры;
10. клеммных колодок;
11. системы проводов.

Наименование

Значение

1

Род тока

переменный, 50Гц

2

Номинальное рабочее напряжение, В

380

3

Номинальное напряжение изоляции, В

660

4

Номинальное напряжение цепей управления, В

220

5

Допустимое отклонение напряжения питания от номинала

+10%…-15%

6

Номинальный ток каждой цепи, А

10

7

Номинальная мощность подключаемого электродвигателя, кВт

4

8

Предельный отключаемый ток, кА

50

9

Предельный коэффициент мощности (cosφ)

0,9

10

Тип датчика температуры

сопротивление

11

Тип датчика влажности

Датчик влажности СС06

12

Тип датчика уровня бака

поплавковый
выключатель

13

Окружающая температура при работе

(-5…+40) °С

14

Окружающая температура при хранении

(-25…+55) °С

15

Относительная влажность воздуха

80% без конденсата

16

Максимальная высота над уровнем моря

1000м

17

Габариты шкафа управления

см. Приложение 4

18

Степень защиты

IP31

19

Меры защиты обслуживающего персонала

Защита от прямого
прикосновения
к токоведущим частям.

20

Степень загрязнения

по соглашению
с потребителем

21

Вид системы заземления

TN-S

22

Вид внутреннего разделения

1

23

Типы электрических соединений функциональных блоков

FFF

24

Условия окружающей среды

В

25

Максимальная нагрузочная способность выходных реле (сигнал ТС)

220В, 2А

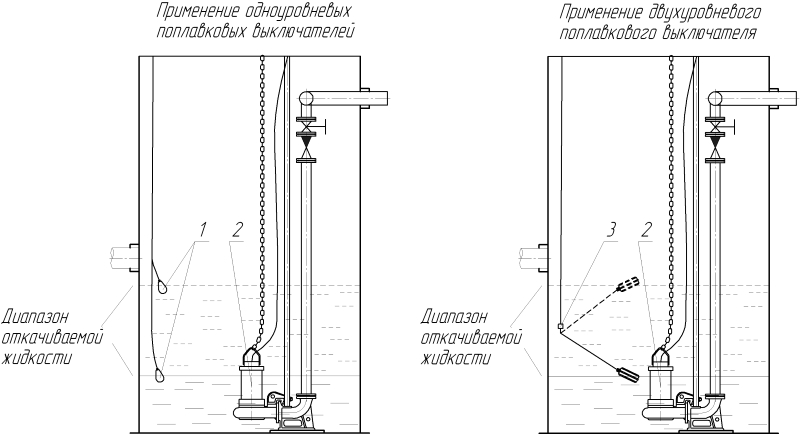

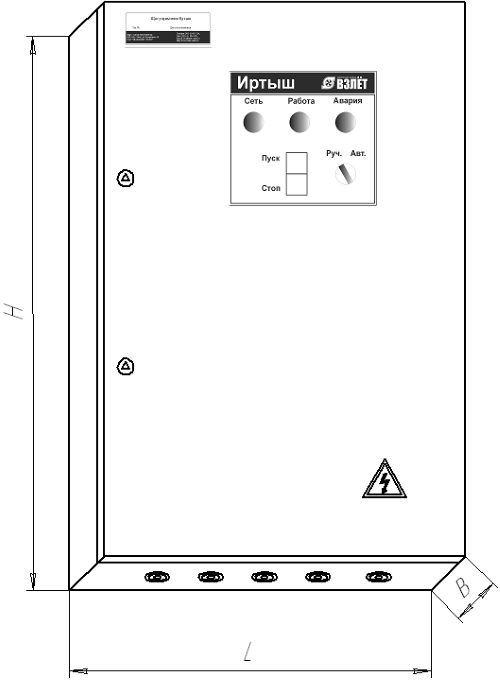

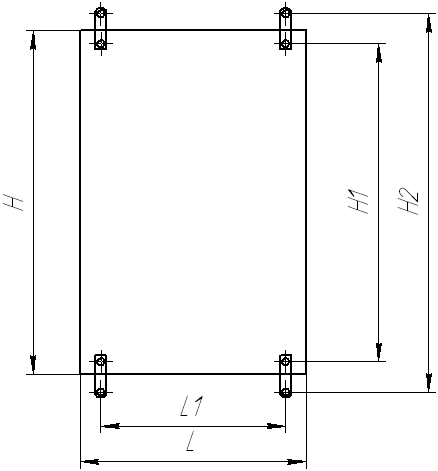

Габаритные размеры
Габаритные размеры

Наименование
Шкафа управления

H, мм

L, мм

B, мм

H1, мм

H2, мм

L1, мм

ШУ1-1.4.6-61

500

400

220

450

535

320

Назначение
управление по уровню (КНС)
Количество управляемых двигателей
1 шт
Тип запуска двигателя
прямой пуск (ручной режим)
Тип защиты двигателя
влаго-термозащита
Питающее напряжение
660 В
Количество вводов электропитания
1 ввод
