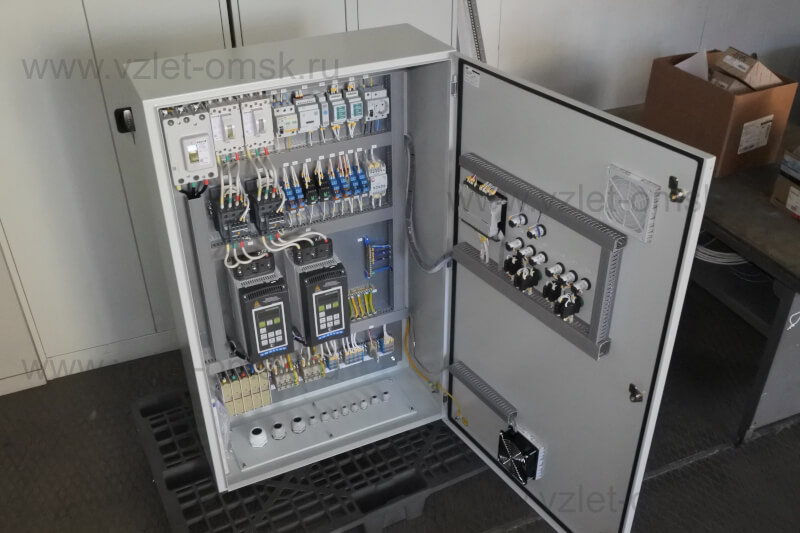

Шкаф управления Иртыш ШУ1-2.18,5.П2.6-31 - Описание
- Характеристики
|
Иртыш |
ШУ1 |
- |
2 |
. |
18,5 |
. |
П2 |
. |
6 |
- |
3 |
1 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
1 - Наименование серии шкафа управления;
2 - Назначение шкафа управления:
«ШУ1» - шкаф управления канализационной насосной станции (регулирование по уровню).
3 - Количество управляемых электродвигателей, шт.;
4 - Мощность электродвигателя, кВт;
5 - Тип запуска электродвигателя:
«П» - устройство плавного пуска;
6 - Тип защиты электродвигателя:
«6» - влаго-термозащита.
7 - Питающее напряжение
«3» - 380В;
8 - Количество вводов.
Шкаф управления состоит из:
1. корпуса, монтажной платы, крепёжных деталей;2. контроллера панельного SMH 2G;
3. модуль MC;
4. устройств плавного пуска TSA-042;
5. устройства защиты двигателя УЗД-8Р;
6. автоматических выключателей;
7. магнитных пускателей;
8. промежуточных реле;
9. вентилятора охлаждения шкафа;
10. светосигнальной арматуры;
11. клеммных колодок;
12. системы проводов.
|
№ |
Наименование |
Значение |
|
1 |
Род тока |
переменный, 50Гц |
|
2 |
Номинальное рабочее напряжение, В |
380 |
|
3 |
Номинальное напряжение изоляции, В |
660 |
|
4 |
Номинальное напряжение цепей управления, В |
220 |
|
5 |
Допустимое отклонение напряжения питания от номинала |
+10%…-15% |
|
6 |
Номинальный ток каждой цепи, А |
50 |
|
7 |
Номинальная мощность подключаемого электродвигателя, кВт |
18,5 |
|
8 |
Предельный отключаемый ток, кА |
6 |
|
9 |
Предельный коэффициент мощности (cosφ) |
0,85 |
|
10 |
Тип датчика температуры |
сопротивление |
|
11 |
Тип датчика влажности |
Датчик влажности СС06 |
|
12 |
Тип датчика уровня бака |
поплавковый |
|
13 |
Окружающая температура при работе |
(-5…+40) °С |
|
14 |
Окружающая температура при хранении |
(-25…+55) °С |
|
15 |
Относительная влажность воздуха |
80% без конденсата |
|
16 |
Максимальная высота над уровнем моря |
1000м |
|
17 |
Габариты шкафа управления |
см. Приложение 4 |
|
18 |
Степень защиты |
IP54 |
|
19 |
Меры защиты обслуживающего персонала |
Защита от прямого |
|
20 |
Степень загрязнения |
по соглашению |
|
21 |
Вид системы заземления |
TN-S |
|
22 |
Вид внутреннего разделения |
1 |
|
23 |
Типы электрических соединений функциональных блоков |
FFF |
|
24 |
Условия окружающей среды |
В |
|
25 |
Максимальная нагрузочная способность выходных реле (сигнал ТС) |
220В, 2А |
2 - Насосный агрегат;
3 - Двухуровневый поплавковый выключатель.
|
Наименование |
H, мм |
L, мм |
B, мм |
H1, мм |
H2, мм |
L1, мм |
|
ШУ1-2.18,5.П2.6-31 |
1200 |
750 |
300 |
1150 |
1235 |
670 |
