Шкаф управления Иртыш ШУ1-2.18,5.П2.6-32А УХЛ1

Цена по запросу

Добавить в заявку

Описание
Характеристики

Условное обозначение

Иртыш	ШУ1	-	2	.	18,5	.	П2	.	6	-	3	2А		УХЛ1
1	2		3		4		5		6		7	8		9

1 – Наименование серии шкафа управления;
2 – Назначение шкафа управления:
«ШУ1» – шкаф управления канализационной насосной станции (регулирование по уровню).
3 – Количество управляемых электродвигателей, шт.;
4 – Мощность электродвигателя, кВт;
5 – Тип запуска электродвигателя:
«П» – устройство плавного пуска;
6 – Тип защиты электродвигателя:
«6» – влаго-термозащита
7 – Питающее напряжение
«3» – 380В;
8 – Количество вводов («А» – с АВР);
9 – Климатическое исполнение:
УХЛ1 – установка под открытым небом.

Состав изделия

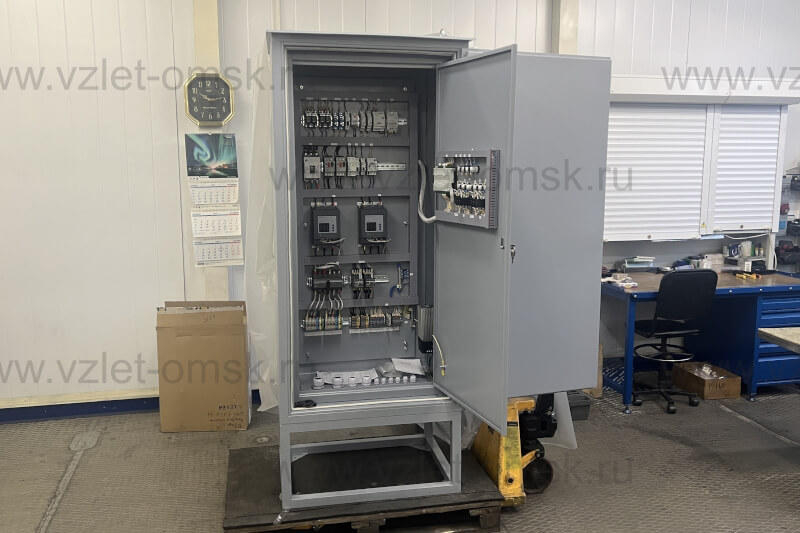

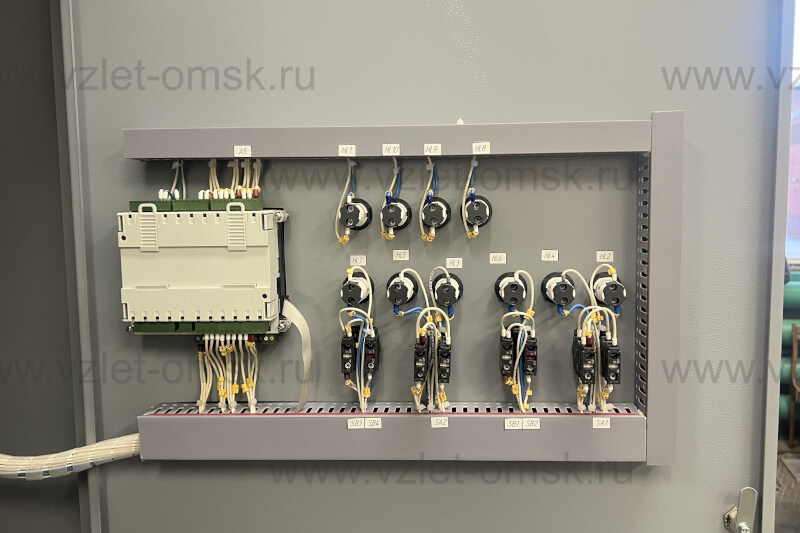

Шкаф управления состоит из:

1. корпуса, монтажной платы, крепёжных деталей;
2. контроллера панельного SMH2G;
3. модуль MC;
4. модуль MR;
5. устройств плавного пуска ATS-22;
6. устройства защиты двигателя УЗД-9;
7. автоматических выключателей;
8. магнитных пускателей;
9. вентилятора охлаждения шкафа;
10. светосигнальной арматуры;
11. клеммных колодок;
12. системы проводов.
13. обогреватель

Сертификат соответствия

№ ТС RU C-RU.AУ05.B.06848

Технические характеристики

№	Наименование	Значение
1	Род тока	переменный, 50Гц
2	Номинальное рабочее напряжение, В	380
3	Номинальное напряжение изоляции, В	660
4	Номинальное напряжение цепей управления, В	220
5	Допустимое отклонение напряжения питания от номинала	+10%…-15%
6	Номинальный ток каждой цепи, А	36
7	Номинальная мощность подключаемого электродвигателя, кВт	18,5
8	Предельный отключаемый ток, кА	7,5
9	Предельный коэффициент мощности (cosφ)	0,87
10	Тип датчика температуры	сопротивление
11	Тип датчика влажности	Датчик влажности СС06
12	Тип датчика давления	аналоговый датчик уровня (4-20 мА)
13	Окружающая температура при работе	(-50…+40) °С
14	Окружающая температура при хранении	(-25…+55) °С
15	Относительная влажность воздуха	80% без конденсата
16	Максимальная высота над уровнем моря	1000м

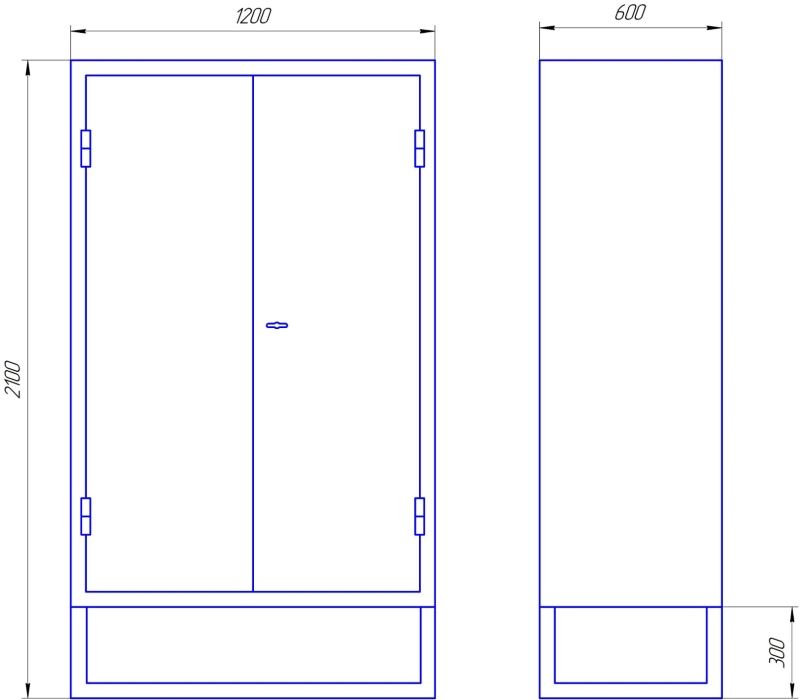

17	Габариты шкафа управления	см. Приложение 4
18	Степень защиты	IP65
19	Меры защиты обслуживающего персонала	Защита от прямого прикосновения к токоведущим частям.
20	Степень загрязнения	по соглашению с потребителем
21	Вид системы заземления	TN-S
22	Вид внутреннего разделения	1
23	Типы электрических соединений функциональных блоков	FFF
24	Условия окружающей среды	В
25	Максимальная нагрузочная способность выходных реле (сигнал ТС)	220В, 2А

Описание и работа АВР

АВР предназначен для управления автоматическим переходом от основного источника питания на резервный и обратно при недопустимых отклонениях напряжения в фазах, асимметрии или перекосе фаз, изменении порядка чередования фаз, обрывах одной или нескольких фаз в «основной» или «резервной» сетях.

АВР обеспечивает контроль состояния вводов, управление автоматическими выключателями с мотор-приводом, индикацию состояния входов и выходов.

После случайных перерывов в электропитании АВР автоматически

восстанавливает свою работоспособность.

При первоначальном включении в автоматическом режиме работы и напряжении на вводах 1 и 2 в допустимых пределах АВР подключает нагрузки 1 и 2 к вводам 1 и 2 соответственно, при этом секционный выключатель находится в выключенном состоянии. Если в процессе работы параметры напряжения на подключенном первом вводе в течении определенного времени (времени отключения) оказываются за пределами допустимых значений, нагрузка отключается от первого ввода и, с помощью секционного выключателя, с установленной задержкой переключается на второй ввод.

При восстановлении параметров напряжения на вводе секционный выключатель отключится, автоматический выключатель ввода включится и восстановится нормальное рабочее состояние АВР. При пропадании напряжения на втором вводе, алгоритм повторится в том же порядке.

Алгоритм работы станции

Комплектная автоматика (локальная система управления) обеспечивает надежную, безопасную, безаварийную работу оборудования без постоянного присутствия обслуживающего персонала во всех режимах работы.

Комплектная автоматика предусматривает следующие алгоритмы управления КНС:

- автоматическое включение рабочего насоса при максимальном давлении Н;

- автоматическое отключение рабочего насоса при минимальном давлении L;

-включение и отключение насосов по месту со шкафа ШУ и дистанционно с

поста управления (КПП);

- изменение очередности включения рабочего и резервного насосов для

равномерной выработки ресурса кнопками (Раб./Рез.) со шкафа и переключателем с пульта дистанционного управления;

- измерение давления на напорных линиях насосов в КНС с помощью

датчика;

- световая сигнализация о работе насосов на шкафу ШУ;

- световая сигнализации при достижении максимального и минимального давления на шкафу ШУ;

- световая сигнализация о работе насосов на шкафу ШУ;
