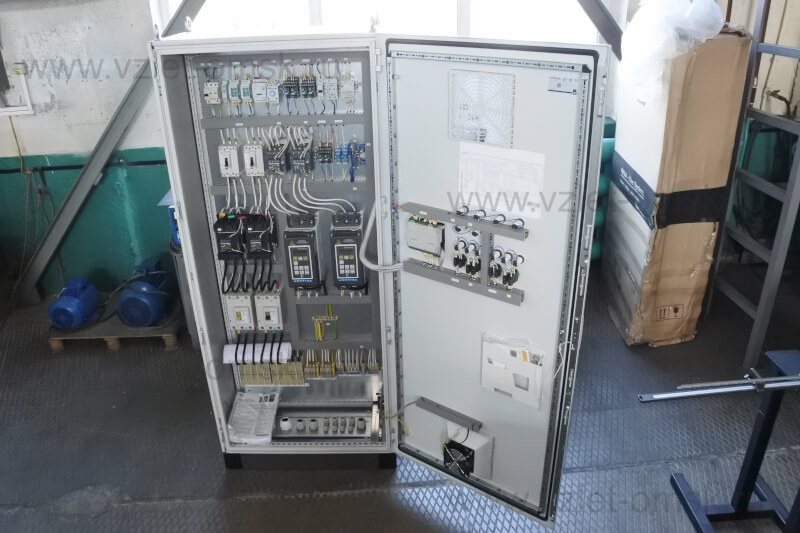

Шкаф управления Иртыш ШУ1-2.7,5.П2.6-32А - Описание
- Характеристики
|
Иртыш |
ШУ1 |
2 |
7,5 |
П2 |
6 |
3 |
2А |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
2 – Назначение шкафа управления:
«ШУ1» – шкаф управления канализационной насосной станции (регулирование по уровню).
3 – Количество управляемых электродвигателей, шт.;
4 – Мощность электродвигателя, кВт;
5 – Тип запуска электродвигателя: «П» – устройство плавного пуска;
6 – Тип защиты электродвигателя: «6» – влаго-термозащита;
7 – Питающее напряжение «3» – 380В;
8 – Количество вводов («А» – с АВР).
Шкаф управления состоит из:
1. корпуса, монтажной платы, крепёжных деталей;2. контроллера панельного SMH 2G;
3. релейного терминала RPS2014
4. устройств плавного пуска ATS22;
5. устройства защиты двигателя УЗД-8Р;
6. автоматических выключателей;
7. магнитных пускателей;
8. промежуточных реле;
9. реле времени;
10. резистивного обогревателя;
11. светосигнальной арматуры;
12. клеммных колодок;
13. системы проводов.
|
№ |
Наименование |
Значение |
|
1 |
Род тока |
переменный, 50Гц |
|
2 |
Номинальное рабочее напряжение, В |
380 |
|
3 |
Номинальное напряжение изоляции, В |
660 |
|
4 |
Номинальное напряжение цепей управления, В |
220 |
|
5 |
Допустимое отклонение напряжения питания от номинала |
+10%…-15% |
|
6 |
Номинальный ток каждой цепи, А |
18 |
|
7 |
Номинальная мощность подключаемого электродвигателя, кВт |
7,5 |
|
8 |
Предельный отключаемый ток, кА |
50 |
|
9 |
Предельный коэффициент мощности (cosφ) |
0,9 |
|
10 |
Тип датчика температуры |
сопротивление |
|
11 |
Тип датчика влажности |
Датчик влажности СС06 |
|
12 |
Тип датчика уровня бака |
поплавковый выключатель |
|
13 |
Окружающая температура при работе |
(-5…+40) °С |
|
14 |
Окружающая температура при хранении |
(-25…+55) °С |
|
15 |
Относительная влажность воздуха |
80% без конденсата |
16 |
Максимальная высота над уровнем моря |
1000м |
|
17 |
Габариты шкафа управления |
см. Приложение 4 |
|
18 |
Степень защиты |
IP54 |
|
19 |
Меры защиты обслуживающего персонала |
Защита от прямого прикосновения к токоведущим частям. |
|
20 |
Степень загрязнения |
по соглашению с потребителем |
|
21 |
Вид системы заземления |
TN-S |
|
22 |
Вид внутреннего разделения |
1 |
|
23 |
Типы электрических соединений функциональных блоков |
FFF |
|
24 |
Условия окружающей среды |
В |
|
25 |
Максимальная нагрузочная способность выходных реле(сигнал ТС) |
220В, 2А |
Поплавковый выключатель 1 (Уровень 1) должен располагаться таким образом, чтобы при отключении насоса уровень жидкости в емкости КНС находился у верхней кромки двигателя.
Поплавковый выключатель 2 (Уровень 2) отрегулировать на уровень (момент включения первого насоса) на 250 мм ниже верхней обвязки корзины. В том случае, если корзина не предусмотрена в конструкции КНС, уровень выставляется по нижней точке сливного коллектора.
Поплавковый выключатель 3 (Уровень 3) отрегулировать на уровень включения второго насоса. Второй насос включается, когда первый насос не успевает откачивать прибывающий объем стоков.
Поплавковый выключатель 4 (Уровень 4) отрегулировать уровень включения сигнала авария-переполнение.
|
Наименование Шкафа управления |
H, мм |
L, мм |
B, мм |
H1, мм |
H2, мм |
L1, мм |
|
ШУ1-2.7,5.П2.6-32А |
1200 |
750 |
300 |
1150 |
1235 |
670 |
