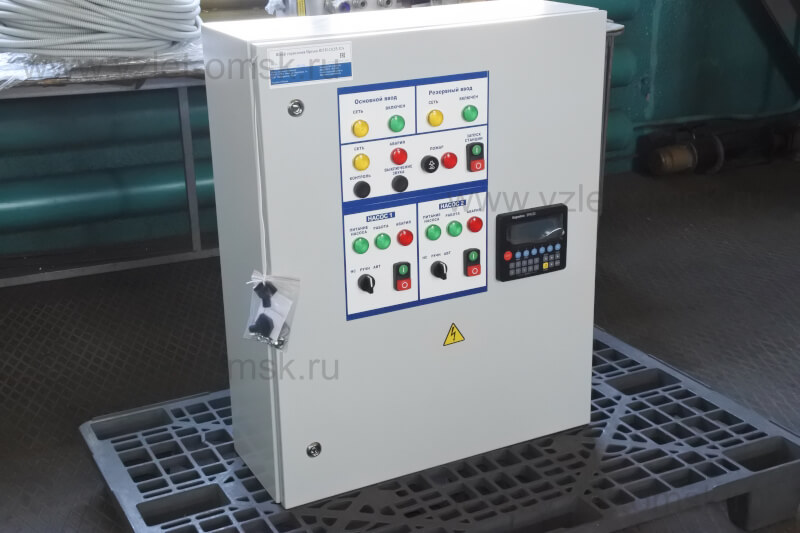

Шкаф управления Иртыш ШУП-2.4-32А

Цена по запросу

Добавить в заявку

Описание
Характеристики

Условное обозначение

Иртыш	ШУП	2	4	3	2А
1	2	3	4	5	6

1 – Наименование серии шкафа управления;
2 – Назначение шкафа управления: «ШУП» – шкаф управления установкой пожаротушения;
3 – Количество управляемых электродвигателей, шт.;
4 – Мощность электродвигателя, кВт;
5 – Питающее напряжение «3» – 380В
6 – Количество вводов («А» – с АВР).

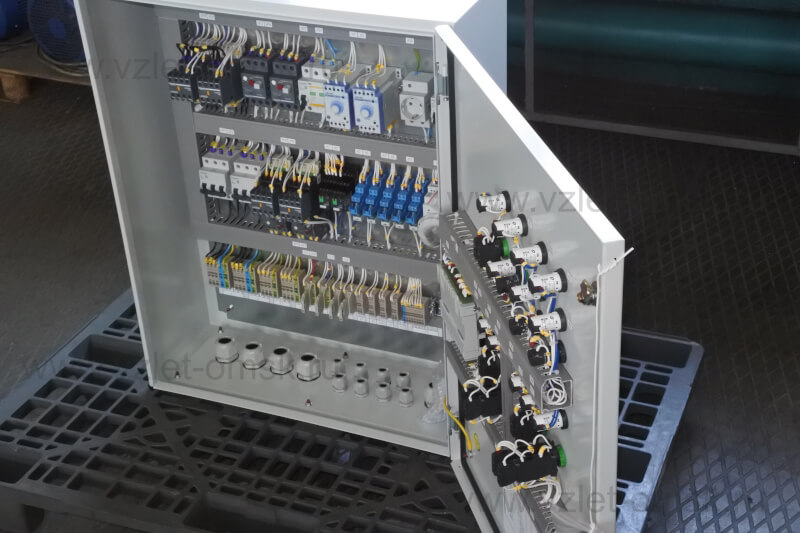

Состав изделия

Шкаф управления состоит из:

1. корпуса, монтажной платы, крепёжных деталей;
2. контроллера панельного SMH 2G;
3. модуля MC-0211;
4. реле напряжения РСН-25;
5. автоматических выключателей;
6. магнитных пускателей;
7. реле тепловых
8. светосигнальной арматуры;
9. клеммных колодок;
10. звонка электрического;
11. системы проводов

Сертификат соответствия

Технические характеристики

№	Наименование	Значение
1	Род тока	переменный, 50Гц
2	Номинальное рабочее напряжение, В	380
3	Номинальное напряжение изоляции, В	660
4	Номинальное напряжение цепей управления, В	220
5	Допустимое отклонение напряжения питания от номинала	+10%…-15%
6	Номинальный ток каждой цепи, А	10
7	Номинальная мощность подключаемых электродвигателей, кВт	4
8	Предельный отключаемый ток, кА	50
9	Предельный коэффициент мощности (cosφ)	0,89
10	Окружающая температура при работе	(-5…+55) °С
11	Окружающая температура при хранении	(-25…+55) °С
12	Относительная влажность воздуха	80% без конденсата
13	Максимальная высота над уровнем моря	1000 м
14	Габариты шкафа управления	см. Приложение 3
15	Степень защиты	IP54
16	Меры защиты обслуживающего персонала	Защита от прямого прикосновения к токоведущим частям.
17	Степень загрязнения	по соглашению с потребителем
18	Вид системы заземления	TN-S
19	Вид внутреннего разделения	1
20	Типы электрических соединений функциональных блоков	FFF
21	Условия окружающей среды	В
22	Максимальная нагрузочная способность выходных реле (сигнал ТС)	220В, 2А
