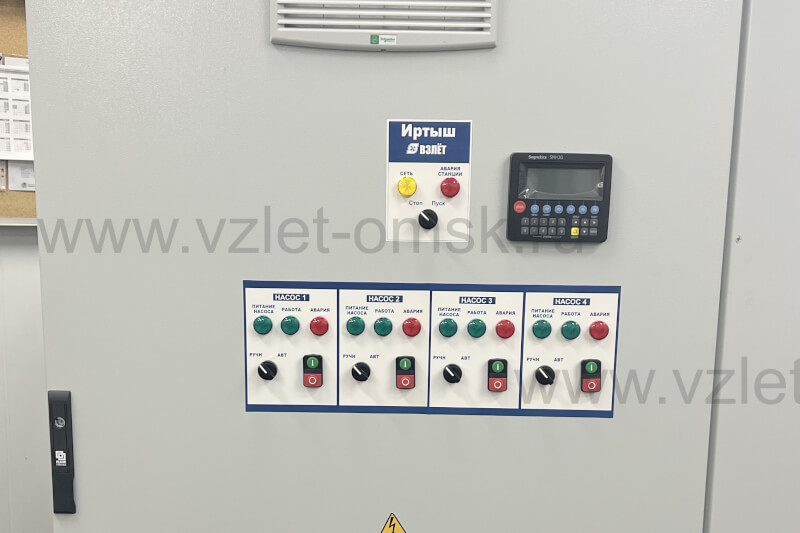

Шкаф управления Иртыш ШУ1-4.45.П4.6-32А GSM - Описание
- Характеристики
|
Иртыш |
ШУ1 |
- |
4 |
. |
45 |
. |
П4 |
. |
6 |
- |
3 |
2А |
GSM |
|
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
1 – Наименование серии шкафа управления;
2 – Назначение шкафа управления:
«ШУ1» – шкаф управления канализационной насосной станции (регулирование по уровню).
3 – Количество управляемых электродвигателей, шт.;
4 – Мощность электродвигателя, кВт;
5 – Тип запуска электродвигателя:
«П» – устройство плавного пуска;
6 – Тип защиты электродвигателя:
«6» – влаго-термозащита.
7 – Питающее напряжение
«3» – 380В;
8 – Количество вводов («А» – с АВР).
9 – Элементная база
GSM - модем дистанционного управления
Шкаф управления состоит из:
1. корпуса, монтажной платы, крепёжных деталей;2. устройств плавного пуска TSA-140;
3. контроллера панельного SMH2G;
4. модулей ввода-вывода для SMH2G;
5. устройств защиты двигателя УЗД-8Р;
6. модема СПЕКТР GPRS;
7. блока питания БП60Б-Д4-24;
8. источника бесперебойного питания;
9. автоматических выключателей;
10. магнитных пускателей;
11. светосигнальной арматуры;
12. клеммных колодок;
13. системы проводов.
14. вентиляторов охлаждения шкафа
|
№ |
Наименование |
Значение |
|
1 |
Род тока |
переменный, 50Гц |
|
2 |
Номинальное рабочее напряжение, В |
380 |
|
3 |
Номинальное напряжение изоляции, В |
660 |
|
4 |
Номинальное напряжение цепей управления, В |
220 |
|
5 |
Допустимое отклонение напряжения питания от номинала |
+10%…-15% |
|
6 |
Номинальный ток каждой цепи, А |
100 |
|
7 |
Номинальная мощность подключаемого электродвигателя, кВт |
45 |
|
8 |
Предельный отключаемый ток, кА |
15 |
|
9 |
Предельный коэффициент мощности (cosφ) |
0,9 |
|
10 |
Тип датчика температуры |
РТС-термистор |
|
11 |
Тип датчика влажности |
Датчик влажности СС06 |
|
12 |
Тип датчика уровня бака |
поплавковый выключатель/аналоговый датчик уровня 4…20 мА |
|
13 |
Окружающая температура при работе |
(-5…+40) °С |
|
14 |
Окружающая температура при хранении |
(-25…+55) °С |
|
15 |
Относительная влажность воздуха |
80% без конденсата |
|
16 |
Максимальная высота над уровнем моря |
1000м |
|
17 |

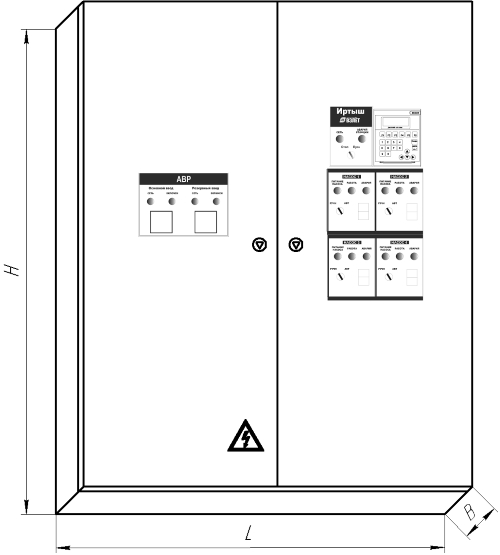

Габариты шкафа управления |
см. Приложение 4 |
|
18 |
Степень защиты |
IP54 |
|
19 |
Меры защиты обслуживающего персонала |
Защита от прямого |
|
20 |
Степень загрязнения |
по соглашению |
|
21 |
Вид системы заземления |
TN-S |
|
22 |
Вид внутреннего разделения |
1 |
|
23 |
Типы электрических соединений функциональных блоков |
FFF |
|
24 |
Условия окружающей среды |
В |
|
25 |
Максимальная нагрузочная способность выходных реле (сигнал ТС) |
220В, 2А |
|
Наименование |
H, мм |
L, мм |
B, мм |
|
ШУ1-4.45.П4.6-32А-87 (GSM) |
2100 |
2000 |
600 |
Скачать руководство по эксплуатации
