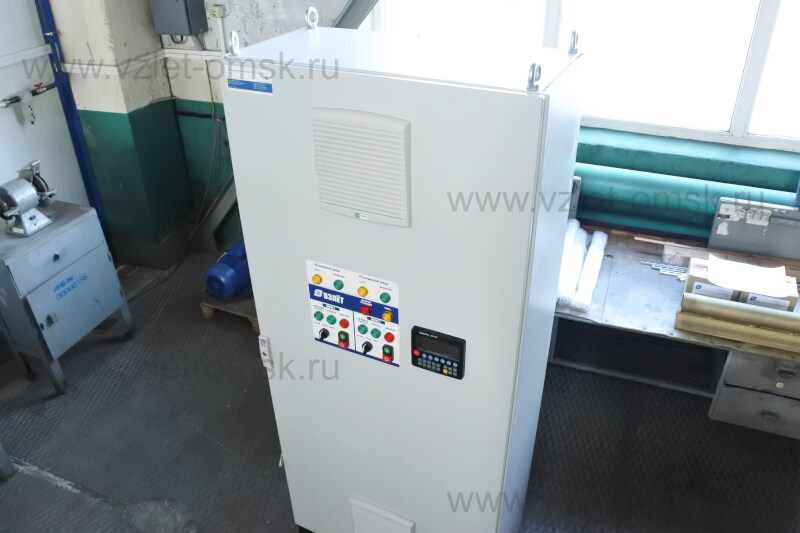

Шкаф управления Иртыш ШУ1-4.7,5.П4.6-32Р (RS-485) УХЛ1 - Описание
- Характеристики
|
Иртыш |
ШУ1 |
- |
4 |
. |
7,5 |
. |
П4 |
. |
6 |
- |
3 |
2Р |
(RS-485) |
УХЛ1 |
||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
1 – Наименование серии шкафа управления;
2 – Назначение шкафа управления: «ШУ1» – шкаф управления канализационной насосной станции (регули-рование по уровню).
3 – Количество управляемых электродвигателей, шт.;
4 – Мощность электродвигателя, кВт;
5 – Тип запуска электродвигателя: «П» – устройство плавного пуска;
6 – Тип защиты электродвигателя: «6» – влаго-термозащита.
7 – Питающее напряжение «3» – 380В;
8 – Количество вводов.
Р - ручной ввод резерва
9 – Элементная база RS-485 – передача данных по интерфейсу RS-485
10 – Климатическое исполнение УХЛ1 – установка под открытым небом
Шкаф управления состоит из:
1. корпуса, монтажной платы, крепёжных деталей;2. контроллера панельного SMH2G;
3. релейного блока MC;
4. устройств плавного пуска;
5. модулей ввода/вывода дискретных сигналов;
6. устройств защиты двигателя УЗД-8Р;
7. рубильника реверсивного;
8. автоматических выключателей;
9. магнитных пускателей;
10. промежуточных реле;
11. реле времени;
12. термостата;
13. резистивных обогревателей;
14. светосигнальной арматуры;
15. клеммных колодок;
16. системы проводов.
|
№ |
Наименование |
Значение |
|
1 |
Род тока |
переменный, 50Гц |
|
2 |
Номинальное рабочее напряжение, В |
380 |
|
3 |
Номинальное напряжение изоляции, В |
660 |
|
4 |
Номинальное напряжение цепей управления, В |
220 |
|
5 |
Допустимое отклонение напряжения питания от номинала |
+10%…-15% |
|
6 |
Номинальный ток каждой цепи, А |
18 |
|
7 |
Номинальная мощность подключаемого электродвигателя, кВт |
7,5 |
|
8 |
Предельный отключаемый ток, кА |
100 |
|
9 |
Предельный коэффициент мощности (cosφ) |
0,89 |
|
10 |
Тип датчика температуры |
РТС-термистор |
|
11 |
Тип датчика влажности |
Датчик влажности СС06 |
|
12 |
Тип датчика уровня бака |
поплавковый |
|
13 |
Окружающая температура при работе |
(-5…+40) °С |
|
14 |
Окружающая температура при хранении |
(-25…+55) °С |
|
15 |
Относительная влажность воздуха |
80% без конденсата |
|
16 |
Максимальная высота над уровнем моря |
1000м |
|
17 |
Габариты шкафа управления |
см. Приложение 4 |
|
18 |
Степень защиты |
IP66 |
|
19 |
Меры защиты обслуживающего персонала |
Защита от прямого |
|
20 |
Степень загрязнения |
по соглашению |
|
21 |
Вид системы заземления |
TN-S |
|
22 |
Вид внутреннего разделения |
1 |
|
23 |
Типы электрических соединений функциональных блоков |
FFF |
|
24 |
Условия окружающей среды |
В |
|
25 |
Максимальная нагрузочная способность выходных реле (сигнал ТС) |
220В, 2А |
|
Наименование |
H, мм |
L, мм |
B, мм |
|
ШУ1-4.7,5.П4.6-32Р (RS-485) УХЛ1 |
2100 |
1000 |
600 |
