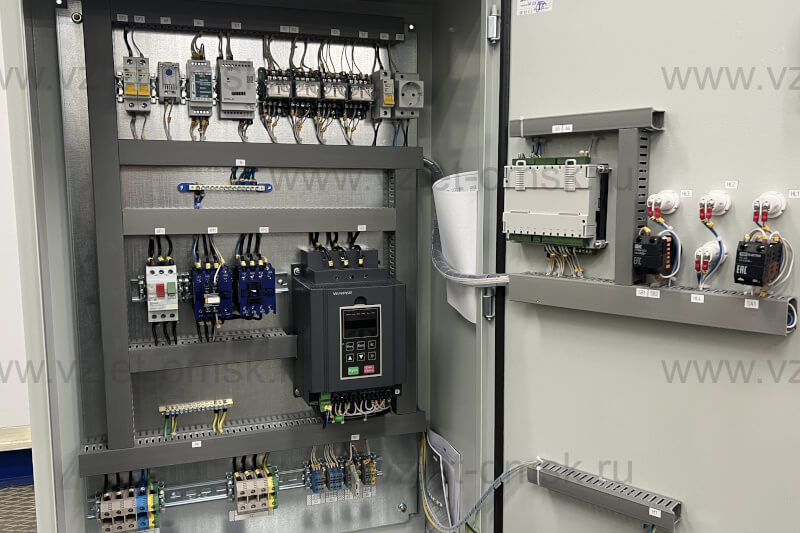

Фото шкафа управления Иртыш ШУ2-1.30.Ч.6-31-36Шкаф управления Иртыш ШУ2-1.30.Ч.6-31-36

Шкаф управления Иртыш ШУ2-1.30.Ч.6-31-36

Цена по запросу
  • Описание
  • Характеристики

Условное обозначение

Иртыш

ШУ2

-

1

.

30

.

Ч

.

6

-

3

1

-

36

1

2



3



4



5



6



7

8



9

1 – Наименование серии шкафа управления;
2 – Назначение шкафа управления:
«ШУ2» – шкаф управления установкой повышения давления (регулирование по давлению).
3 – Количество управляемых электродвигателей, шт.;
4 – Мощность электродвигателя, кВт;
5 – Тип запуска электродвигателя:
«Ч» – преобразователь частоты
6 – Тип защиты электродвигателя:
«6» – влаго-термозащита.
7 – Питающее напряжение
«3» – 380В;
8 – Количество вводов.
9 – Дополнительные требования
«36» - Передача данных или управления по Ethernet или ModBus TCP/IP

Состав изделия

Шкаф управления состоит из:

1. корпуса, монтажной платы, крепёжных деталей;
2. контроллера SMH4
3. устройства защиты двигателя УЗД-8Р;
4. частотный преобразователь ONI К750;
5. автоматических выключателей;
6. магнитных пускателей;
7. светосигнальной арматуры;
8. клеммных колодок;
9. системы проводов.

Сертификат соответствия

Технические характеристики

Наименование

Значение

1

Род тока

переменный, 50Гц

2

Номинальное рабочее напряжение, В

380

3

Номинальное напряжение изоляции, В

660

4

Номинальное напряжение цепей управления, В

220

5

Допустимое отклонение напряжения питания от номинала

+10%…-15%

6

Номинальный ток каждой цепи, А

63

7

Номинальная мощность подключаемого электродвигателя, кВт

30

8

Предельный отключаемый ток, кА

10

9

Предельный коэффициент мощности (cosφ)

0.88

10

Тип датчика температуры

сопротивление

11

Тип датчика влажности

Датчик влажности СС06

12

Окружающая температура при работе

(-5…+40) °С

13

Окружающая температура при хранении

(-25…+55) °С

14

Относительная влажность воздуха

80% без конденсата

15

Максимальная высота над уровнем моря

1000м

16

Габариты шкафа управления

см. Приложение 4

17

Степень защиты

IP54

18

Меры защиты обслуживающего персонала

Защита от прямого
прикосновения
к токоведущим частям.

19

Степень загрязнения

по соглашению
с потребителем

20

Вид системы заземления

TN-S

21

Вид внутреннего разделения

1

22

Типы электрических соединений функциональных блоков

FFF

23

Условия окружающей среды

В

24

Максимальная нагрузочная способность выходных реле (сигнал ТС)

220В, 2А

Общий вид шкафа управления и габаритные размеры

Общий вид шкафа управления и габаритные размеры

Наименование
Шкафа управления

H, мм

L, мм

B, мм

ШУ2-1.30.Ч.6-31-36

1200

750

300

Назначение
управление по давлению (УПД)
Количество управляемых двигателей
1 шт
Тип запуска двигателя
преобразователь частоты
Тип защиты двигателя
влаго-термозащита
Питающее напряжение
380 В
Количество вводов электропитания
1 ввод
