Шкаф управления Иртыш ШУ2-2.7,5.Ч2.0-31

Цена по запросу

Добавить в заявку

Описание
Характеристики

Условное обозначение

Шкаф управления	Иртыш	ШУ2	-	2	.	18,5	.	Ч2	.	0	-	3	1		Profibus DP
	1	2		3		4		5		6		7	8		9

1 – Наименование серии шкафа управления;
2 – Назначение шкафа управления:
«ШУ2» – шкаф управления установкой повышения давления (регулирование по давлению).
3 – Количество управляемых электродвигателей, шт.;
4 – Мощность электродвигателя, кВт;
5 – Тип запуска электродвигателя:
«Ч» – преобразователь частоты
6 – Тип защиты электродвигателя:
«0» – без защиты.
7 – Питающее напряжение
«3» – 380В;
8 – Количество вводов.
9 – Передача данных по протоколу Profibus DP

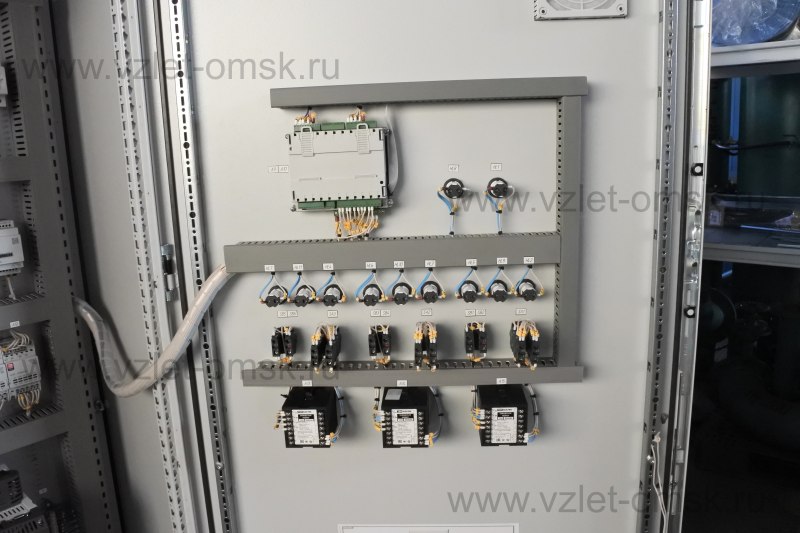

Состав изделия

Шкаф управления состоит из:

1. корпуса, монтажной платы, крепёжных деталей;
2. контроллера SMH2G;
3. модулей ввода/вывода;
4. преобразователей частоты Siemens;
5. реле напряжения РНПП-311М;
6. автоматических выключателей Schneider Electric;
7. магнитных пускателей;
8. тепловых реле;
9. промежуточных реле;
10. светосигнальной арматуры;
11. системы проводов;
12. клеммных колодок.

Сертификат соответствия

№ ТС RU C-RU.AУ05.B.06848

Технические характеристики

№	Наименование	Значение
1	Род тока	переменный, 50Гц
2	Номинальное рабочее напряжение, В	380
3	Номинальное напряжение изоляции, В	660
4	Номинальное напряжение цепей управления, В	220
5	Допустимое отклонение напряжения питания от номинала	+10%…-15%
6	Номинальный ток каждой цепи, А	18
7	Номинальная мощность подключаемого электродвигателя, кВт	7,5
8	Предельный отключаемый ток, кА	15
9	Предельный коэффициент мощности (cosφ)	0,89
10	Тип датчика давления	Аналоговый датчик давления (сигнал 4…20 мА)
11	Окружающая температура при работе	(-5…+40) °С
12	Окружающая температура при хранении	(-25…+55) °С
13	Относительная влажность воздуха	80% без конденсата
14	Максимальная высота над уровнем моря	1000м

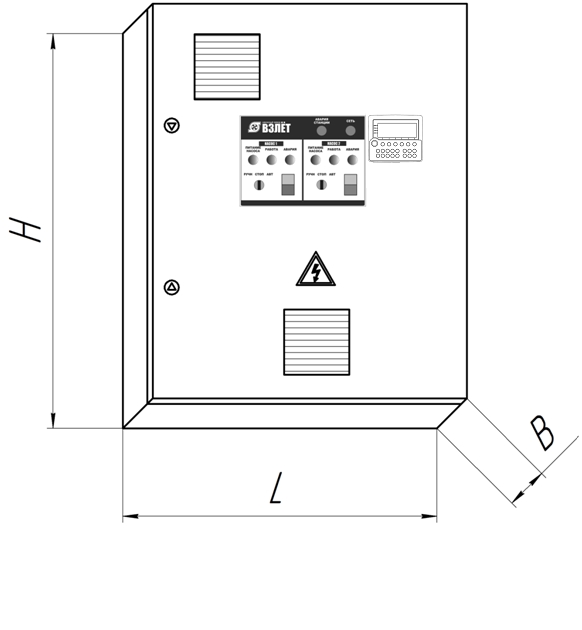

15	Габариты шкафа управления	см. Приложение 4
16	Степень защиты	IP54
17	Меры защиты обслуживающего персонала	Защита от прямого прикосновения к токоведущим частям.
18	Степень загрязнения	по соглашению с потребителем
19	Вид системы заземления	TN-S
20	Вид внутреннего разделения	1
21	Типы электрических соединений функциональных блоков	FFF
22	Условия окружающей среды	В
23	Максимальная нагрузочная способность выходных реле (сигнал ТС)	220В, 2А
