Поплавковый выключатель Иртыш ПВФ-1Ех взрывозащищенный

 Сертификат на поплавковые выключатели "Иртыш ПВФ-1Ех"

Поплавковый выключатель Ex во взрывозащищенном исполнении изготавливается из особых материалов, не допускающих образования искры при срабатывании реле или взаимодействии корпуса с элементами конструкции, в которой установлен датчик. Это позволяет рекомендовать его монтаж в емкостях, где хранятся легковоспламеняющиеся жидкости, существует вероятность образования высокой концентрации пожароопасных газов. В остальном ПВФ-1Ех — универсальный надежный выключатель поплавочного типа. Он позволяет контролировать уровень жидкости, включать и выключать слаботочное оборудование.

Купить взрывозащищенный выключатель Иртыш ПВФ-1Ех можно напрямую у производителя — завода Взлет. Изделие изготовлено согласно требованиям ГОСТ, имеет разрешающие сертификаты для применения во взрывобезопасных зонах типов 0-2.

Преимущества взрывозащищенных поплавков

• Надежность. Отсутствие электроники гарантирует долгий срок службы поплавка взрывозащищенного Ex и его устойчивость к электромагнитным излучениям, перепадам напряжения.
• Простой и понятный принцип действия. Датчик оснащен электрическим реле, срабатывающим под воздействием гравитации. При отклонении корпуса от вертикали на 10° происходит переключение. Это позволяет инженерам предсказать поведение датчика и правильно установить его даже в сложных системах.
• Наличие готовых сценариев. Инженеры завода Взлет используют поплавковые выключатели Иртыш во взрывозащищенном исполнении в насосных станциях, дренажных системах и других комплексах. Ими разработаны готовые сценарии подключения, гарантирующие точность и надежность срабатывания. Правила монтажа и порядок использования проводов приводятся в инструкции, прилагаемой к изделию.

Монтаж и обслуживание

Критичным условием надежного включения/выключения поплавкового датчика является наличие свободы подвеса. Помешать этому могут элементы конструкции насосной станции, висящий на проводе выключателя мусор. Идеальной точкой монтажа считается подвешивание в верхней части емкости, на достаточном удалении от стенок, лестниц и других элементов.

При обслуживании систем, где установлены такие датчики, регулярно проводится визуальный осмотр состояния подвеса поплавков и проверка свободы их перемещения в пространстве. Проверка работоспособности может быть установлена с помощью сигнальной лампы, подключенной к выводам изделия или измерительными приборами.

Универсальная взрывозащищенная модель ПВФ-1Ех может использоваться как:

• Датчик уровня жидкости. В этом случае изделие подключается к выводам шкафа управления, иных блоков автоматики.
• Включатель/выключатель электродвигателя насоса, извещателей. Но стоит отметить, что реле взрывозащищенных поплавков без нарушения взрывобезопасности способно коммутировать ток не более 100 мА при 40 В.

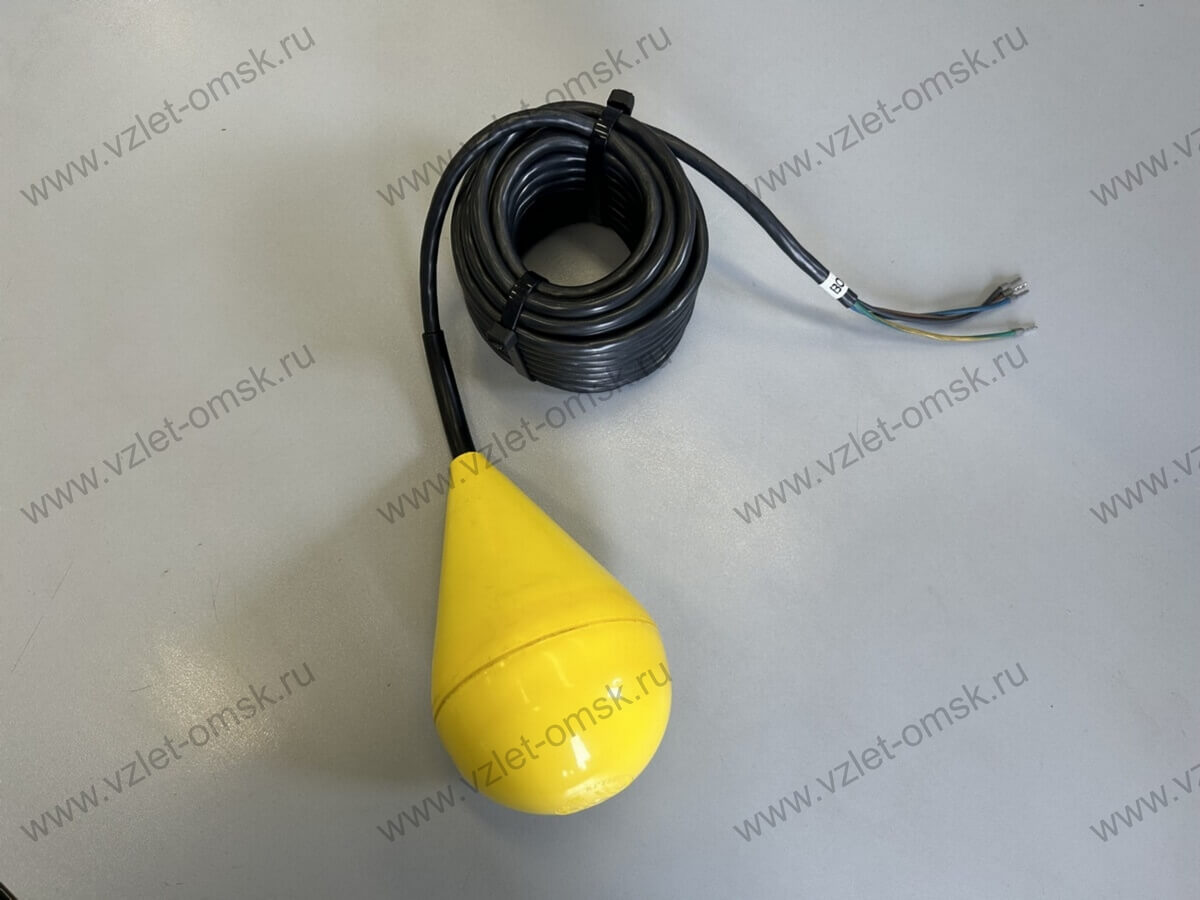

Поплавковые выключатели серии Ex поставляются в желтом корпусе. Что визуально отличает их от универсальных моделей — ПВФ-1. Они имеют синюю окраску корпуса.

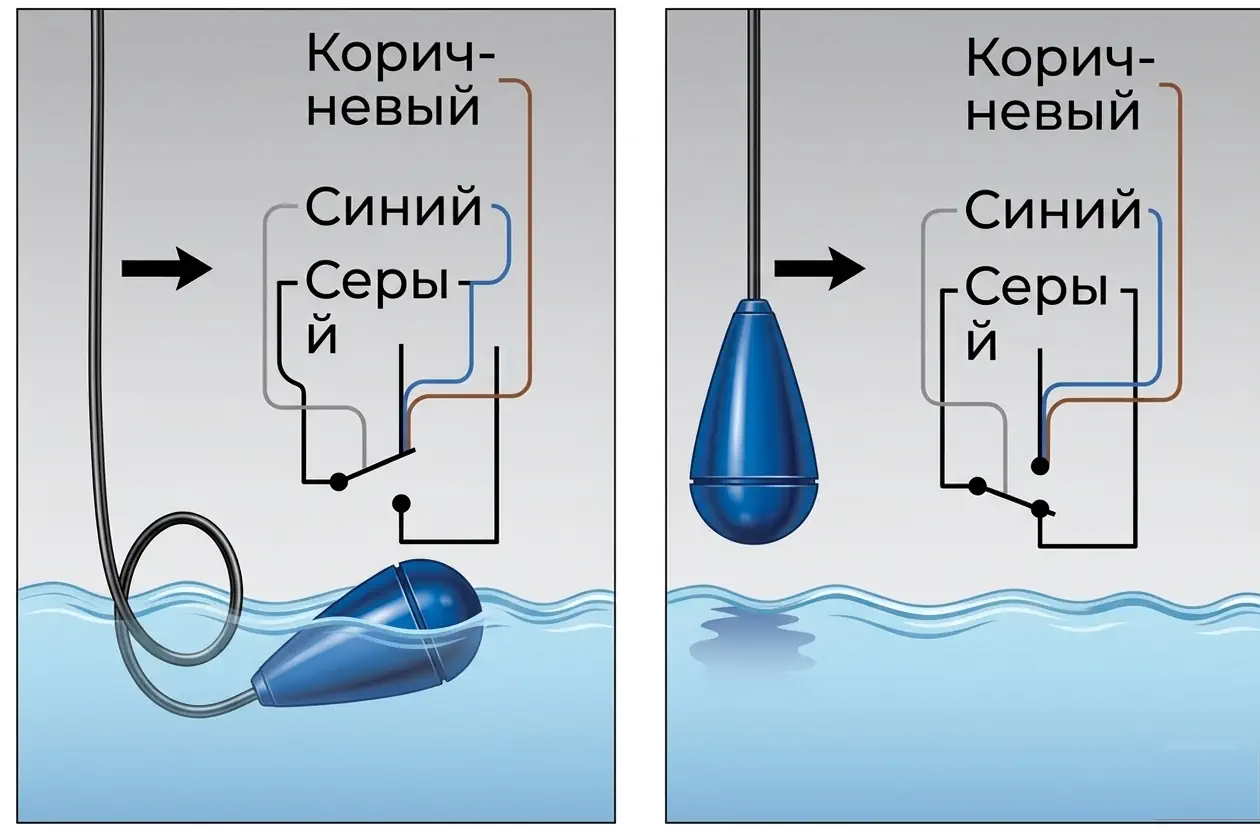

Электросоединение

✔ - Подключение
✖ - Изоляция

Заземляющий провод условно не показан, так как он подключен всегда и при любых схемах работы.

Технические данные

(в технических данных возможны изменения)
