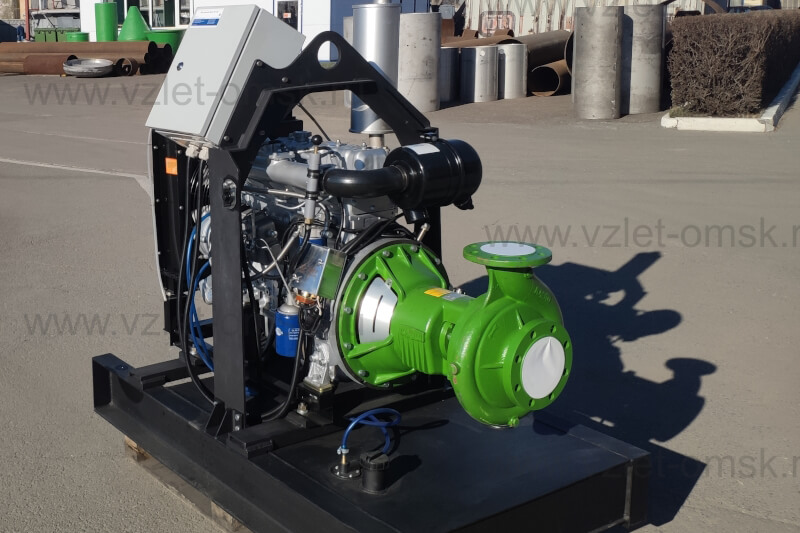

Насос Иртыш ДНА 135/60.FS.490.35/2600
Иртыш – серия насосов - Иртыш;
ДНА – дизельный насосный агрегат;
135 - расход;
60 - напор;
490 - марка двигателя QC-490;
35 - номинальная мощность электродвигателя, кВт;
2600 - частота вращения электродвигателя;

Назначение

Дизельный насосный агрегат Иртыш ДНА 135/60.FS.490.35/2600 предназначен для перекачивания воды и других жидкостей, имеющих сходные с водой свойства и химическую активность, плотность до 1050 кг/м³, рН=6-9, температуру от 1 до 40°С, не содержащих твердых включений по массе более 0.2% и размером более 0,5 мм, микротвёрдостью более 6,5 ГПа (650кгс/мм²).

Варианты исполнения

Стационарный
Передвижной
В утепленном павильоне
На понтоне

Область применения

Водоснабжение
Водоотведение
Пожаротушение
Орошение
Аварийные работы

Описание насоса

Одноступенчатый центробежный фланцевый насос с осевым всасыванием и тангенциальным нагнетанием. С приводом от двигателя внутреннего сгорания. Все агрегаты и комплектующие примененные в ДНА имеют сертификаты и паспорта. Каждый ДНА испытывается на гидравлическом стенде и проходит обкатку. На каждой производственной операции происходит контроль ОТК. Заказчик имеет возможность осуществить контроль любой операции производственного процесса изготовления ДНА. После изготовления изделия мы производим его упаковку, в соответствии со всеми правилами, что обеспечивает сохранность изделия при перевозке.

Также изготовим по требованию заказчика ДНА в контейнере, капоте, в комплектации с рукавами и другими опциями.

На объекте осуществляем шефмонтажные и пусконаладочные работы с обучением персонала.

Параметры рабочей точки

Наименование параметра	Ед. измерения	Значение
Подача	м3/час	135
Напор	м	60
Высота всасывания,max	м	5,0
Дувх./Дувых. фланца насоса	мм	100/80
Марка двигателя	490RD
Номинальная мощность	кВт	35
Частота вращения	об/мин	2600
Расход топлива, max	л/ч	9

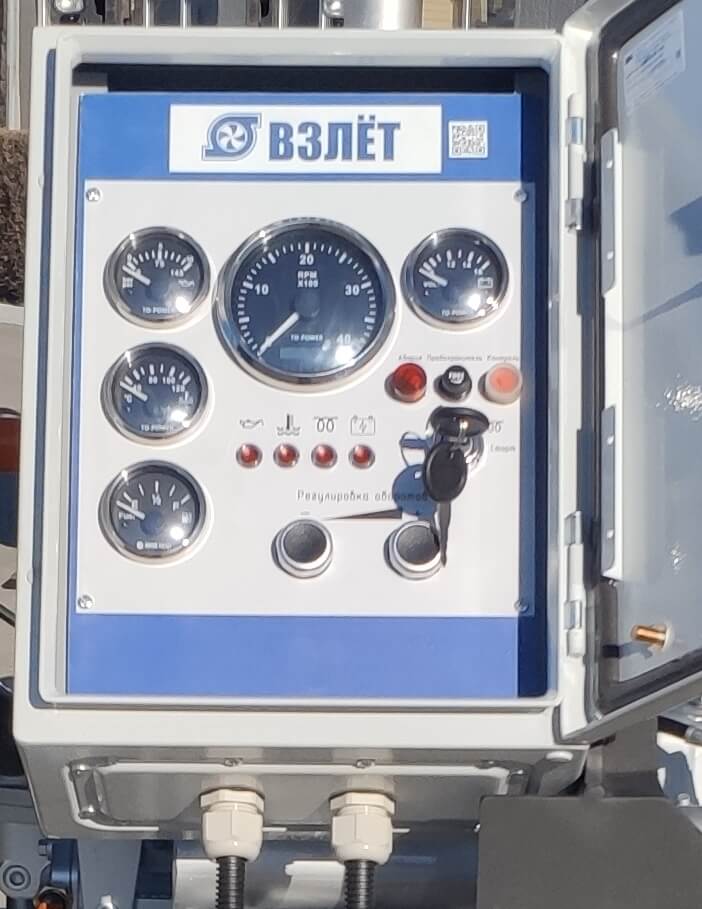

Пуск двигателя	электростартерный
Масса насосного агрегата	кг	673*
Габаритные размеры ДНА (ДхШхВ)	мм	1550х920х1400*
* данные расчётные и могут отличаться от фактических

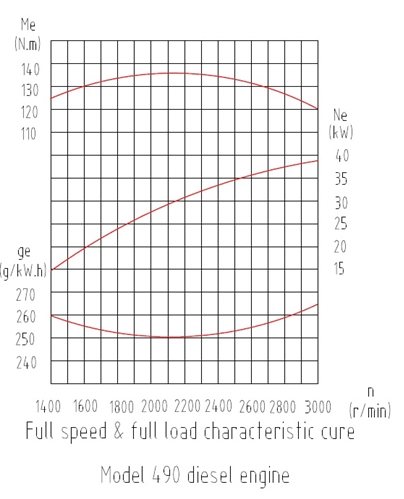

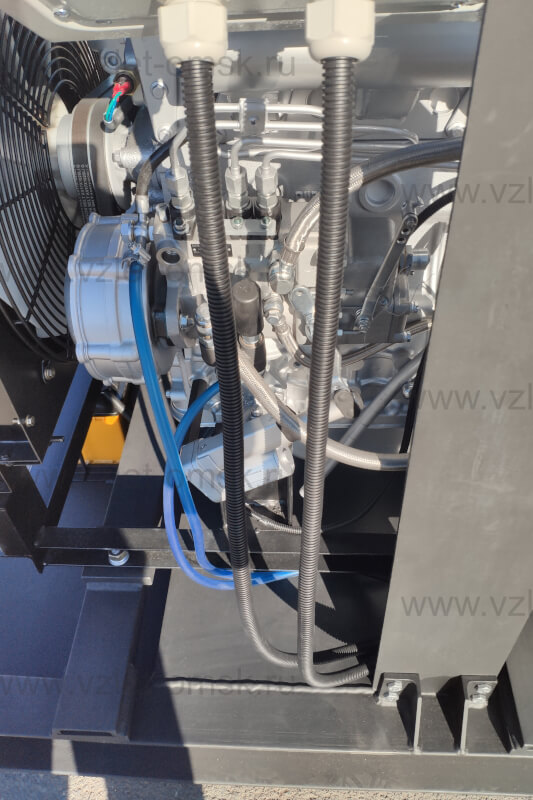

Параметры электродвигателя

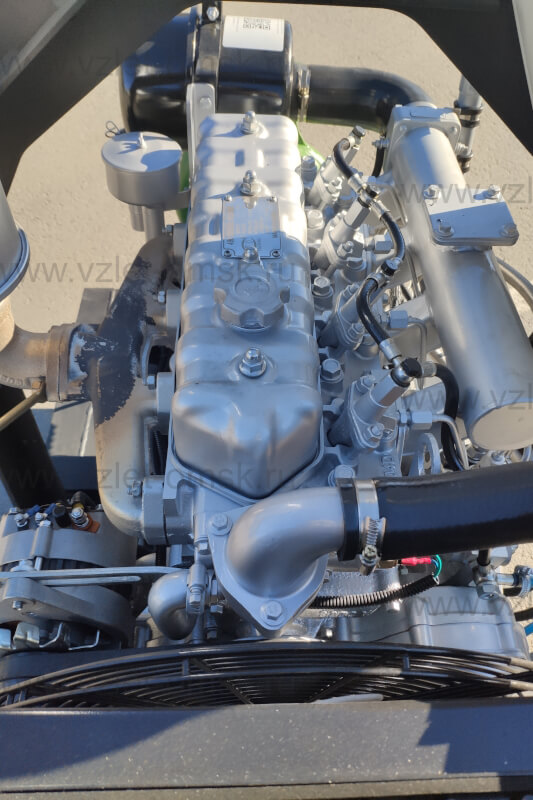

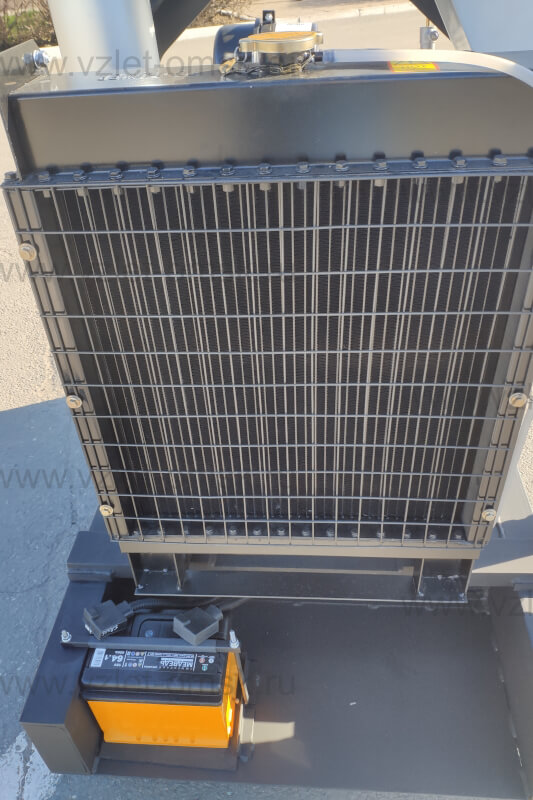

Модель дизельного двигателя	QC-490
Тип двигателя	4-х тактный, атмосферный, водяного охлаждения, механический впрыск топлива, рядный ТНВД
Количество цилиндров	4
Объем двигателя, л	2,54
Мощность, кВт/л.с.	43,3 /58
Максимальные обороты, об./мин	3000
Крутящий момент, Нм	137
Расход топлива, г/кВт*ч	≤247
Диаметр цилиндра, мм	90
Ход поршня, мм	105
Степень сжатия	18:.1
Направление вращение	Против часовой стрелки (со стороны маховика)
Моторное масло	15W40
Объем масла, л.	6,5
Тип смазки	Разбрызгивание под давлением
Запуск	Электрический стартер 12 В
Маховик по стандарту	SAE 7,5
Картер маховика по стандарту	SAE 4
Вес, кг	230
Габаритные размеры, мм.	716х530х670

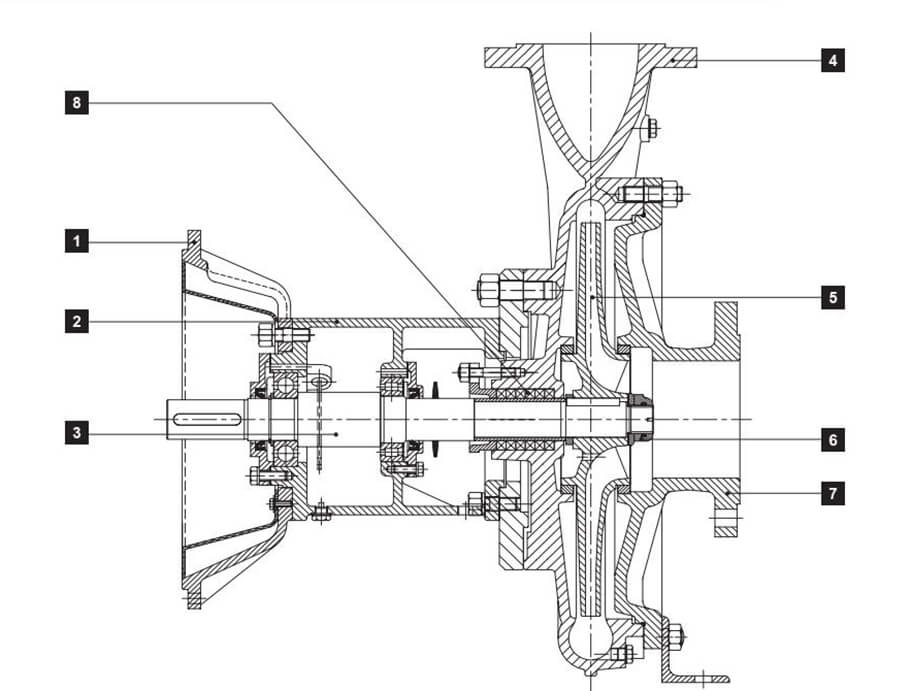

Разрез насоса

irtysh dna 135 60 fs 490 35 2600

Обозначение на чертеже

1 – фланец (сфероидальный чугун)
2 – опора подшипника (чугун)
3 – вал (сталь)
4 – корпус насоса (чугун)
5 – импеллер (чугун)
6 – стопорная гайка рабочего колеса (сталь)
7 – всасывающая чаша ( чугун)
8 – сальник (синтетические волокна)
