Насос НФ2 300/400.389-55/6-212
Н - наружный электродвигатель;
Ф - гидравлическая часть насоса предназначена для перекачивания сточных вод;
2 - в насосе установлено двух - канальное рабочее колесо;
300 - номинальный диаметр напорного патрубка, мм;
400 - номинальный диаметр рабочего колеса, мм;
389 - фактический диаметр рабочего колеса, мм;
55 - номинальная мощность электродвигателя, кВт;
6 - число полюсов электродвигателя;
2 - стационарный моноблочный горизонтальный;
1 - ручного управления;
2 - влагозащита.
Насос укомплектован шкафом управления Иртыш ШУ1-1.55.6-31

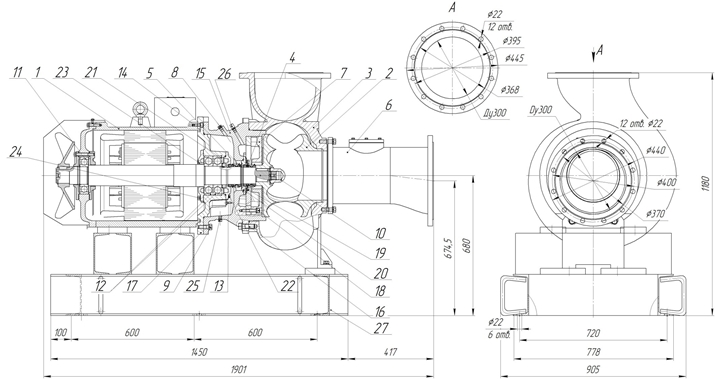

2.Колесо рабочее;
3.Корпус спиральный;
4.Торцовое уплотнение;
5.Торцовое уплотнение;
6.Патрубок
7.Аппарат направляющий;
8.Пробки масляной камеры для заливки масла;
9. Метизы крепления корпуса камеры к стакану подшипника;
10. Метизы крепления колеса рабочего;
11. Подшипник;
12. Подшипник (-ки);
13. Датчик влажности;
14. Метизы крепления стакана подшипника к корпусу электродвигателя;
15. Корпус камеры;
17. Стакан подшипника;
18. Метизы крепления аппарата направляющего к корпусу камеры;
19. Метизы крепления крышки камеры к корпусу камеры;
20. Крышка камеры;
21. Крышка подшипника;
22. Метизы крепления крышки подшипника к стакану подшипника;
23. Крышка подшипника верхняя;
24. Метизы крепления крышки подшипника верхней к стакану подшипника;
25. Пробка масляной камеры для слива масла;
26. Кран «Маевского»,
27.Рама.
|

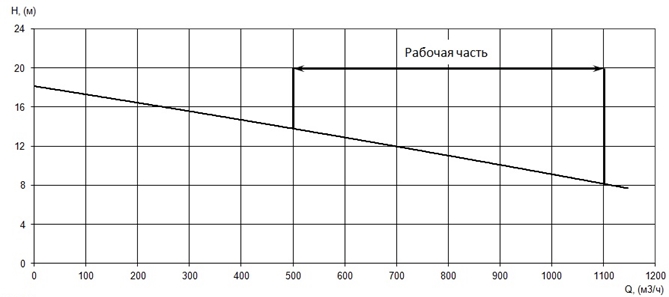

Производительность, Q |
700 |
м³/ч |
|
Напор, Н |
12 |
м |
|

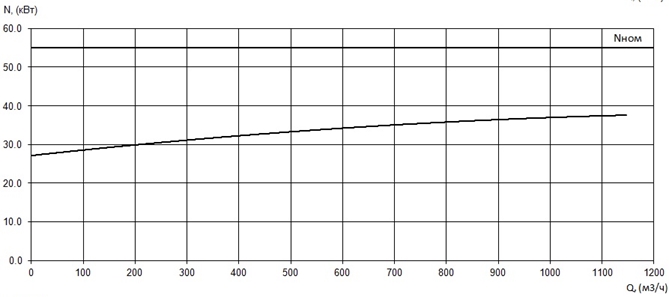

Потребляемая мощность в рабочей точке, Nпотр |
35 |
кВт |
|
КПД агрегата, η |
59 |
% |
|
Вариант монтажа насоса |
стационарный моноблочный горизонтальный |
|
Условный диаметр напорного патрубка, Ду, мм |
300 |
|
Тип рабочего колеса |
двух - канальное |
|
Фактический диаметр рабочего колеса, мм |
380 |
|
Максимальный размер перекачиваемых частиц, мм |
50 |
|
Тип уплотнения вала |
торцовое |
|
Материал вращающейся части и неподвижного кольца торцового уплотнения |
карбид кремния |
|
Материал рабочего колеса |
чугун СЧ20 |
|
Материал корпуса спирального |
чугун СЧ20 |
|
Номинальная мощность, кВт |
55 |
|
Напряжение, В |
380/660 |
|
Частота тока, Гц |
50 |
|
Номинальный ток, А |
108/62 |
|
Число полюсов |
6 |
|
Частота вращения, об/мин |
985 |
|
Сos φ |
0,84 |
|
КПД эл. двигателя |
92,5 |
|
единение обмоток по схеме |
D/звезда |
|
Класс нагревостойкости |
F |
|
Способ защиты электродвигателя |
влагозащита |
|
Степень защиты электродвигателя |
IP 54 |
|
Исполнение шкафа защиты, поставляемого в комплекте с насосом |
ручного управления |
|
Средняя наработка на отказ, часов, не менее |
7000 |
|
Средний ресурс до главного техобслуживания, часов, не менее |
20000 |
|
Средний срок службы, лет, не менее |
20 |
|
Масса насосного агрегата без шкафа управления, кг. |
1165 |
