Фотография насоса Иртыш ЦМК1 150/400-75/4

Насос Иртыш ЦМК1 150/400-75/4

Цена по запросу

Добавить в заявку

Описание
Характеристики

Расшифровка обозначения

Насос Иртыш ЦМК1 150/400-75/4

Ц - центробежный;
М - Моноблочный;
К - консольный;
150 - номинальный диаметр напорного патрубка, мм;
400 - номинальный диаметр рабочего колеса, мм;
75 - номинальная мощность электродвигателя, кВт;
4 - число полюсов электродвигателя;

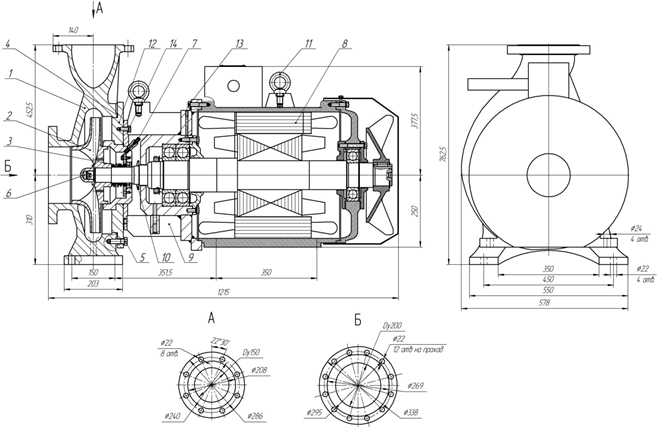

Обозначения на чертеже

1 – корпус спиральный;
2 – рабочее колесо;
3 – торцовое уплотнение;
4 – прокладка;
5 – метизы крепления корпуса спирального и фланца проставки;
6 – спецболт крепления колеса рабочего;
7 – кран Маевского;
8 – электродвигатель;
9 – проставка;
10 – отбойник;
11 – рым-болт;
12 – фланец;
13 – метизы крепления проставки и корпуса электродвигателя;
14 – метизы крепления проставки и фланца.

Габаритные размеры

Параметры рабочей точки

Производительность, Q	405	м³/ч
Напор, Н	40	м
Потребляемая мощность в рабочей точке, Nпотр	59	кВт
КПД агрегата, η	71	%

Характеристики насоса

Вариант монтажа насоса	моноблочный горизонтальный
Условный диаметр напорного патрубка, Ду, мм	150
Условный диаметр всасывающего патрубка, Ду, мм	200
Тип рабочего колеса	многоканальное
Максимальный размер перекачиваемых частиц, мм	0,2
Тип уплотнения вала	торцовое
Материал вращающейся части и неподвижного кольца торцового уплотнения	карбид кремния
Материал рабочего колеса	чугун СЧ20
Материал корпуса спирального	чугун СЧ20

Параметры электродвигателя

Номинальная мощность, кВт	75
Напряжение, В	380/660
Частота тока, Гц	50
Номинальный ток, А	142/82
Число полюсов	4
Частота вращения, об/мин	1485
Сos φ	0,85
КПД эл. двигателя	94,3
Соединение обмоток по схеме	D/звезда
Класс нагревостойкости	F
Степень защиты электродвигателя	IP 54;

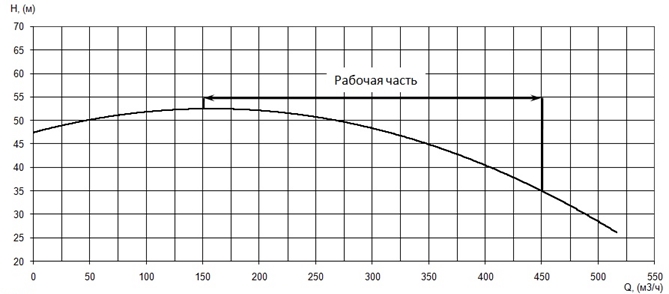

Характеристика производительности

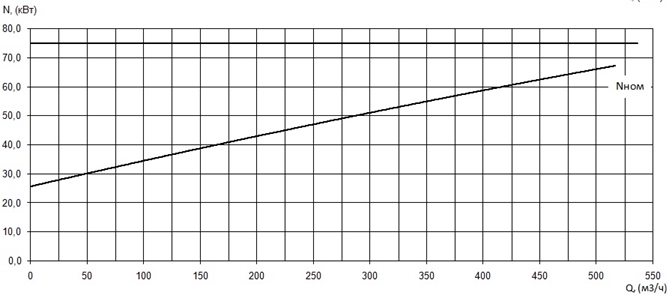

Мощность

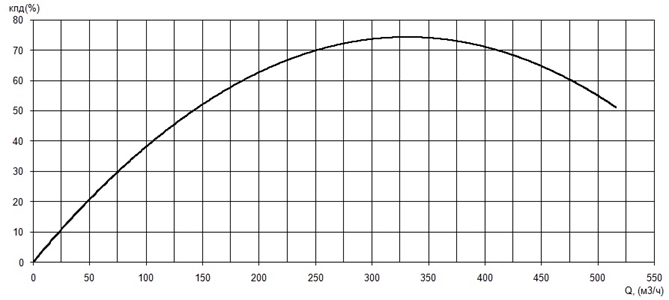

КПД

Ресурсы

Средняя наработка на отказ, часов, не менее	7000
Средний ресурс до главного техобслуживания, часов, не менее	20000
Средний срок службы, лет, не менее	20
Масса насосного агрегата без шкафа управления, кг.	830
