Насос Иртыш ЦМК2 250/315-110/4 - Описание
- Характеристики
Насос Иртыш ЦМК2 250/315-110/4:
Ц - центробежный;
М - моноблочный;
К - консольный;
2 - вариант исполнения рабочего колеса;
250 - номинальный диаметр напорного патрубка, мм;
315 - номинальный диаметр рабочего колеса, мм;
110 - номинальная мощность электродвигателя, кВт;
4 - число полюсов электродвигателя.

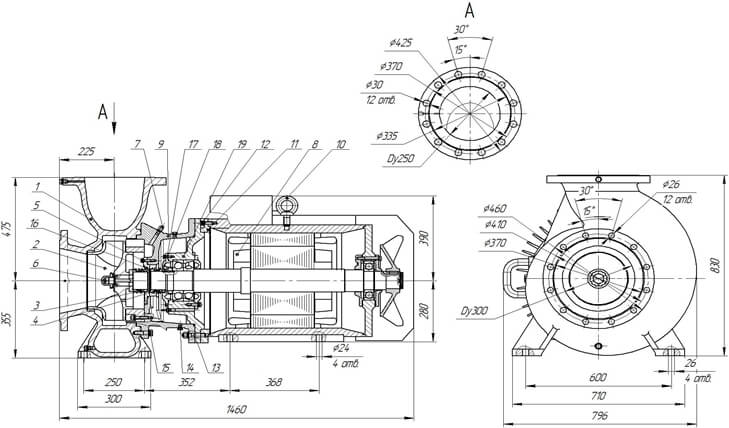

1. Корпус спиральный;
2. Рабочее колесо;
3. Торцовое уплотнение;
4. Торцовое уплотнение;
5. Метизы крепления крышки камеры;
6. Метизы крепления колеса рабочего;
7. Кран Маевского;
8. Электродвигатель;
9. Корпус камеры;
10. Рым-болт;
11. Фланец;
12. Метизы крепления фланца и корпуса электродвигателя;
13. Метизы крепления корпуса камеры и стакана к фланцу;
14. Пробка для слива масла;
15. Метизы крепления корпуса камеры к корпусу спиральному;
16. Крышка корпуса камеры;
17. Метизы крепления крышки подшипников;
18. Крышка подшипников;
19. Стакан подшипников.
|

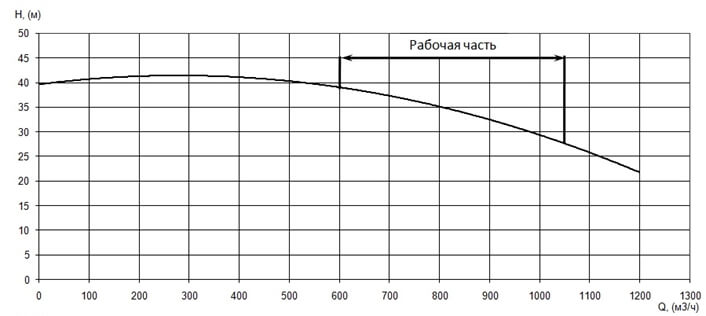

Производительность, Q |
800 м³/ч |
|
Напор, Н |
35 м |
|

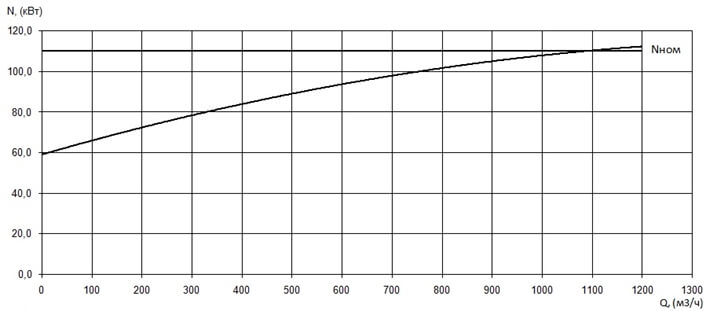

Потребляемая мощность в рабочей точке, Nпотр |
102 кВт |
|

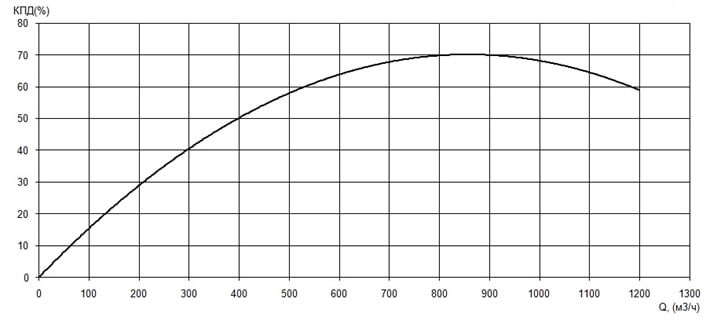

КПД агрегата, η |
70 % |
|
Вариант монтажа насоса |
моноблочный горизонтальный |
|
Условный диаметр напорного патрубка, Ду, мм |
250 |
|
Условный диаметр всасывающего патрубка, Ду, мм |
300 |
|
Тип рабочего колеса |
многоканальное |
|
Максимальный размер перекачиваемых частиц, мм |
0,2 |
|
Тип уплотнения вала |
торцовое |
|
Материал вращающейся части и неподвижного кольца торцового уплотнения |
карбид кремния |
|
Материал рабочего колеса |
чугун СЧ20 |
|
Материал корпуса спирального |
чугун СЧ20 |
|
Номинальная мощность, кВт |
110 |
|
Напряжение, В |
380/660 |
|
Частота тока, Гц |
50 |
|
Номинальный ток, А |
202/116 |
|
Число полюсов |
4 |
|
Частота вращения, об/мин |
1485 |
|
Сos φ |
0,87 |
|
КПД эл. двигателя |
95,1 |
|
Соединение обмоток по схеме |
D/звезда |
|
Класс нагревостойкости |
F |
|
Степень защиты электродвигателя |
IP 54; |
|
Средняя наработка на отказ, часов, не менее |
7000 |
|
Средний ресурс до главного техобслуживания, часов, не менее |
20000 |
|
Средний срок службы, лет, не менее |
20 |
|
Масса насосного агрегата без шкафа управления, кг. |
1365 |
