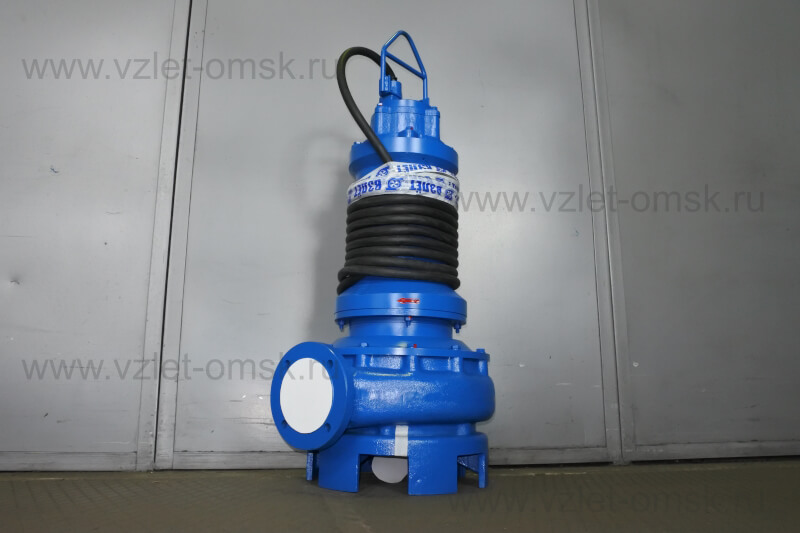

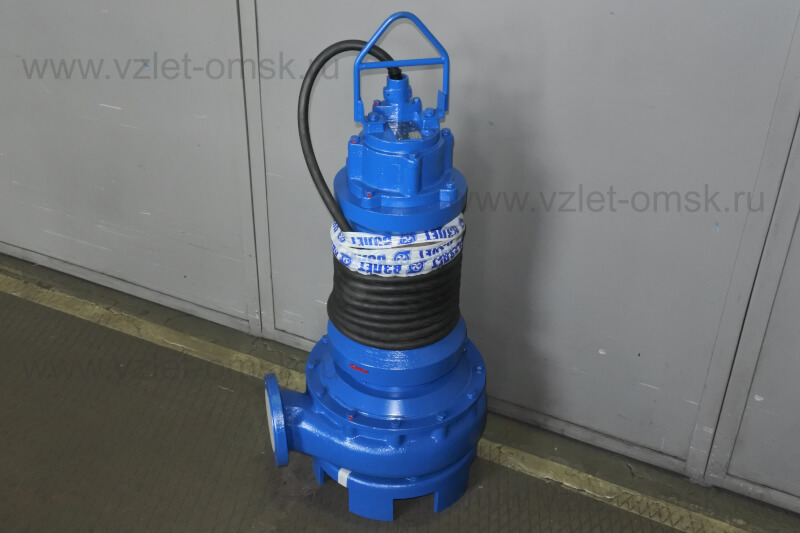

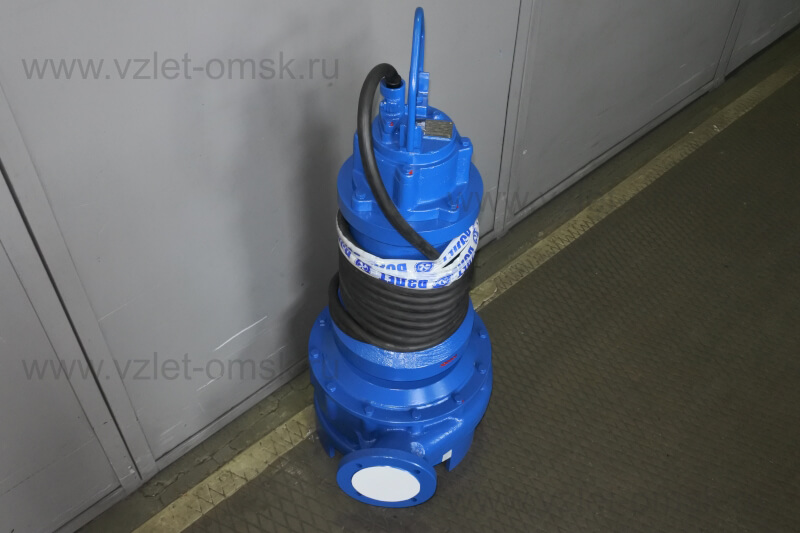

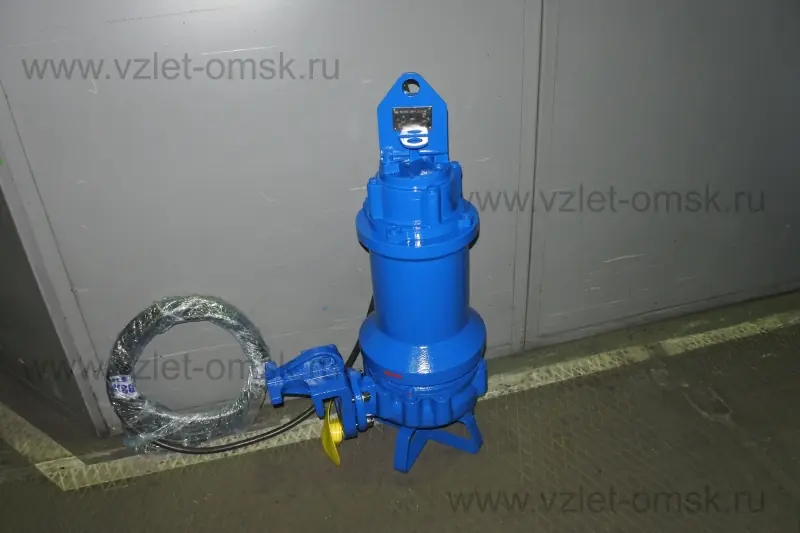

Погружной насос Иртыш ПФ2 100/310.245-7,5/4Ех-006
- Описание
- Характеристики
- Видео
Расшифровка обозначения
Насос ПФ2 100/310.245-7,5/4Ех-006:
П - погружной электродвигатель без принудительного охлаждения;
Ф - гидравлическая часть насоса предназначена для перекачивания сточных вод;
2 - в насосе установлено двух - канальное рабочее колесо;
100 - номинальный диаметр напорного патрубка, мм;
310 - номинальный диаметр рабочего колеса, мм;
245 - фактический диаметр рабочего колеса, мм;
- без обозначения, стандартная длина кабеля 10 метров;
7,5 - номинальная мощность электродвигателя, кВт;
4 - число полюсов электродвигателя;
Ех - взрывозащищенное исполнение;
0 - мобильный погружной монтаж;
0 - без шкафа защиты и управления;
6 - насос с датчиками температуры в обмотках статора и влажности в масляной камере;
Шкаф защиты и управления
Насос не укомплектован шкафом защиты серии Иртыш.
В случае применения насоса без шкафа защиты или с каким - либо шкафом защиты (управления) не обеспечивающим защиту насоса в полном объёме предприятие не несет гарантийных обязательств за выход насосов из рабочего состояния по причине нереализованных защит, предусмотренных шкафами защиты (управления) Иртыш.

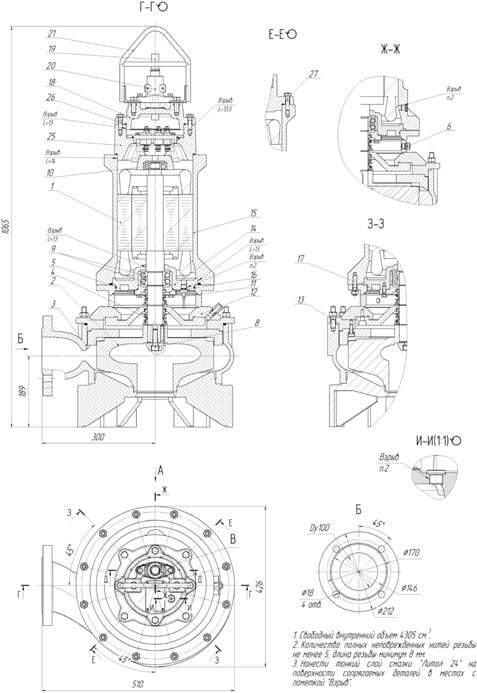

Габаритные размеры
Обозначения на чертеже
1. Электродвигатель;
2. Колесо рабочее;
3. Корпус спиральный;
4. Торцовое уплотнение;
5. Торцовое уплотнение;
6. Пробка камеры;
7. Метизы крепления корпуса камеры к корпусу электродвигателя;
8. Метизы крепления колеса рабочего;
9. Подшипник;
10. Подшипник;
11. Датчик влажности;
12. Корпус камеры;
13. Метизы крепления корпуса камеры к корпусу спиральному;
14. Стакан подшипника;
15. Корпус электродвигателя;
16. Крышка стакана подшипника;
17. Метизы крепления крышки стакана подшипника к стакану подшипника;
18. Крышка верхняя;
19. Кабель;
20. Крышка уплотнительная;
21. Ручка;
22. Зажим;
23. Метизы крепления крышки уплотнительной к крышке верхней;
24. Метизы крепления зажима кабеля к крышке уплотнительной;
25. Опора подшипника;
26. Метизы крепления опоры подшипника к корпусу электродвигателя;
27. Метизы крепления опоры подшипника к корпусу электродвигателя.
Параметры рабочей точки
|
Производительность, Q |
70 м³/ч |
|

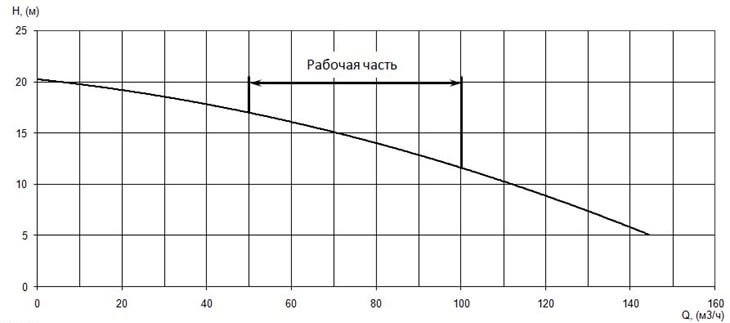

Напор, Н |
15 м |
|

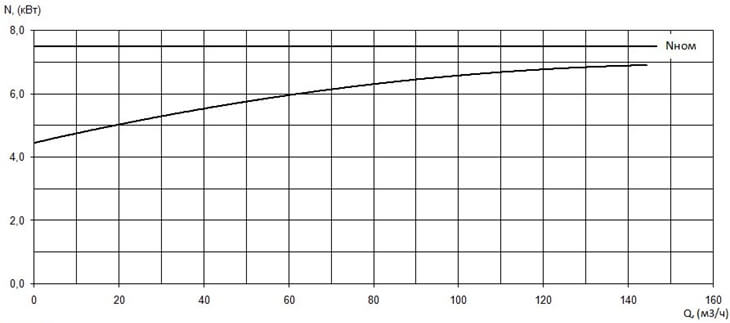

Потребляемая мощность в рабочей точке, Nпотр |
6,1 кВт |
|

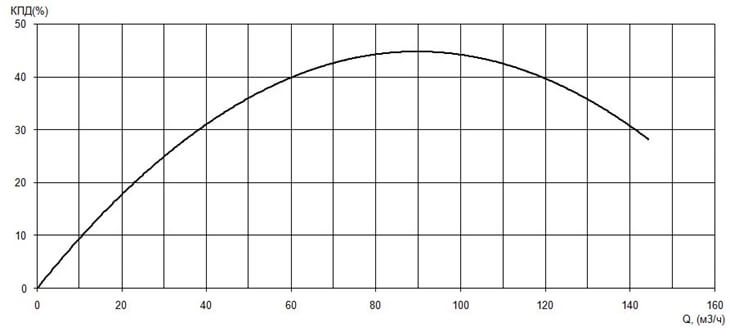

КПД агрегата, η |
42 % |
Характеристики насоса
|
Вариант монтажа насоса |
мобильный погружной |
|
Условный диаметр напорного патрубка, Ду, мм |
100 |
|
Тип рабочего колеса |
двух - канальное |
|
Фактический диаметр рабочего колеса, мм |
245 |
|
Рекомендуемая глубина погружения, м |
не более 10 |
|
Максимальный размер перекачиваемых частиц, мм |
45 |
|
Тип уплотнения вала |
торцовое |
|
Материал вращающейся части и неподвижного кольца торцового уплотнения |
карбид кремния |
|
Материал рабочего колеса |
чугун СЧ20 |
|
Материал корпуса спирального |
чугун СЧ20 |
Параметры электродвигателя
|
Маркировка взрывозащиты |
1ExdIIВT4GbX |
|
Номинальная мощность, кВт |
7,5 |
|
Напряжение, В |
380 |
|
Частота тока, Гц |
50 |
|
Номинальный ток, А |
15,8 |
|
Число полюсов |
4 |
|
Частота вращения, об/мин |
1450 |
|
Сos φ |
0,83 |
|
КПД эл. двигателя |
85 |
|
Соединение обмоток по схеме |
звезда |
|
Класс нагревостойкости |
F |
|
Способ охлаждения электродвигателя |
погружной электродвигатель без принудительного охлаждения; |
|
Способ защиты электродвигателя |
влаго - термозащита; |
|
Степень защиты электродвигателя |
IP 68; |
|
Длина встроенного электрического кабеля, м |
10 |
|
Количество жил кабеля, шт. |
7 |
|
Сечение жил, мм² |
2,5 |
|
Изоляция кабеля |
маслостойкая |
Ресурсы
|
Средняя наработка на отказ |
не менее 7000 часов |
|
Средний ресурс до главного техобслуживания |
не менее 20000 часов |
|
Средний срок службы |
не менее 20 лет |
|
Масса насосного агрегата |
260 кг |
