Насос Иртыш ЦМЛ 100/185-15/2 - Описание
- Характеристики
- Видео
- Документация
Расшифровка обозначения
Насос Иртыш ЦМЛ 80/185-15/2:
Ц - центробежный;
М - моноблочный;
Л - линейный;
80 - номинальный диаметр трубного присоединения, мм;
185 - номинальный диаметр рабочего колеса, мм;
15 - номинальная мощность электродвигателя, кВт;
2 - число полюсов электродвигателя;

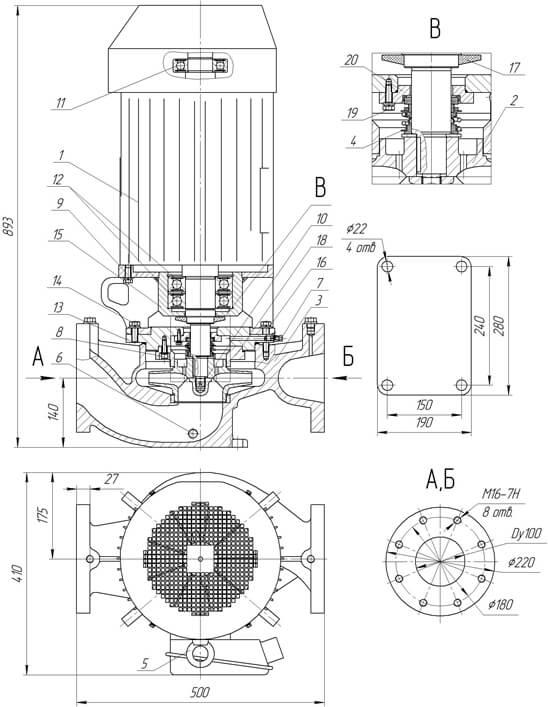

Габаритные размеры
Обозначения на чертеже
1. Электродвигатель;
2. Колесо рабочее;
3. Корпус спиральный;
4. Торцовое уплотнение;
5. Рым -болт;
6. Пробка для слива воды из корпуса спирального;
7. Кран "Маевского";
8. Метизы крепления фланца уплотнительного к фланцу;
9. Метизы крепления проставки к электродвигателю;
10. Метизы крепления колеса рабочего;
11. Подшипник;
12. Подшипник (-ки);
13. Фланец;
14. Метизы крепления проставки к фланцу;
15. Проставка;
16. Метизы крепления проставки и фланца к корпусу спиральному;
17. Отбойник;
18. Фланец уплотнительный;
19. Метизы крепления крышки камеры к фланцу;
20. Крышка камеры.

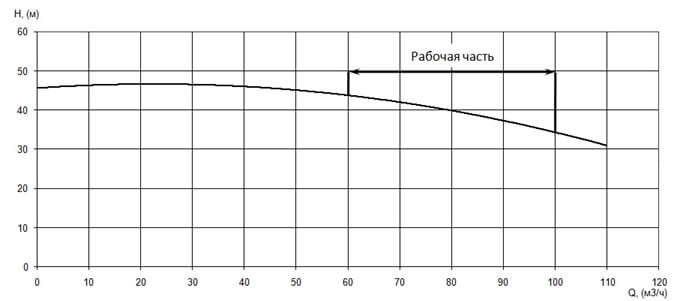

Параметры рабочей точки
|
Производительность, Q |
80 м³/ч |
|
Напор, Н |
40 м |
|

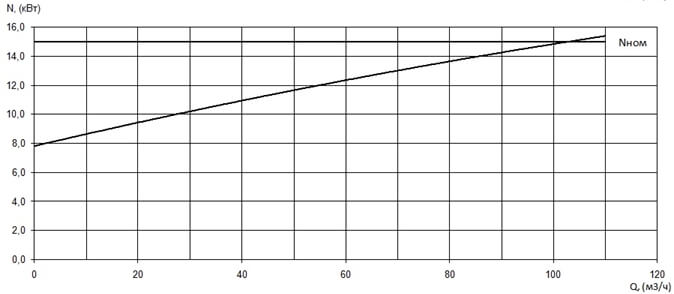

Потребляемая мощность в рабочей точке, Nпотр |
13,9 кВт |
|

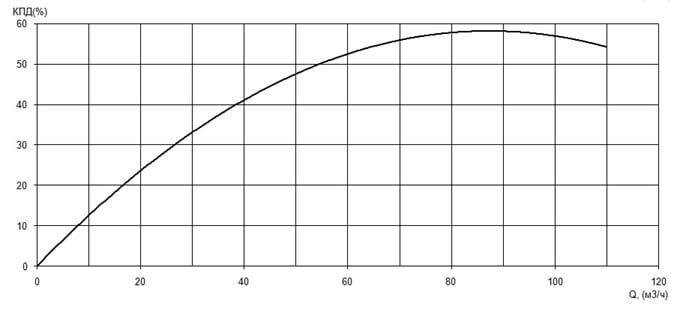

КПД агрегата, η |
57 % |
Характеристики насоса
|
Вариант монтажа насоса |
в линию |
|
Условный диаметр напорного и всасывающего патрубка, Ду, мм |
100 |
|
Тип рабочего колеса |
многоканальное |
|
Максимальный размер перекачиваемых частиц, мм |
0,2 |
|
Тип уплотнения вала |
торцовое |
|
Материал вращающейся части и неподвижного кольца торцового уплотнения |
карбид кремния |
|
Материал рабочего колеса |
чугун СЧ20 |
|
Материал корпуса спирального |
чугун СЧ20 |
Параметры электродвигателя
|
Номинальная мощность, кВт |
15 |
|
Напряжение, В |
380/660 |
|
Частота тока, Гц |
50 |
|
Номинальный ток, А |
28/16 |
|
Число полюсов |
2 |
|
Частота вращения, об/мин |
2925 |
|
Сos φ |
0,91 |
|
КПД эл. двигателя, % |
88,8 |
|
Соединение обмоток по схеме |
D/звезда |
|
Класс нагревостойкости |
F |
|
Степень защиты электродвигателя |
IP 54; |
Ресурсы
|
Средняя наработка на отказ, часов, не менее |
7000 |
|
Средний ресурс до главного техобслуживания, часов, не менее |
20000 |
|
Средний срок службы, лет, не менее |
20 |
|
Масса насосного агрегата без шкафа управления, кг. |
200 |
