Насос ЦМЛ 200/403-75/4
Ц - центробежный;
М - моноблочный;
Л - линейный;
200 - номинальный диаметр напорного патрубка, мм;
403 - номинальный диаметр рабочего колеса, мм;
75 - номинальная мощность электродвигателя, кВт;
4 - число полюсов электродвигателя;

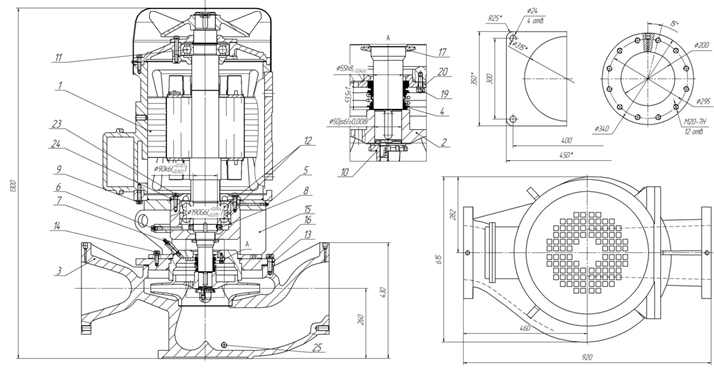

2. Колесо рабочее;
3. Корпус спиральный;
4. Торцовое уплотнение;
5. Пресс-масленка;
6. Пробка;
7. Кран "Маевского";
8. Метизы фиксации подшипников;
9. Метизы крепления проставки к электродвигателю;
10. Метизы крепления колеса рабочего;
11. Подшипник;
12. Подшипник (-ки);
13. Фланец;
15. Проставка;
16. Метизы крепления фланца к корпусу спиральному;
17. Отбойник;
19. Метизы крепления крышки камеры к фланцу;
20. Крышка камеры;
23. Крышка подшипника верхняя;
24. Метизы крепления крышки подшипника верхней к проставке;
25. Пробка для слива воды из корпуса спирального.
|
Производительность, Q |
265 |
м³/ч |
|

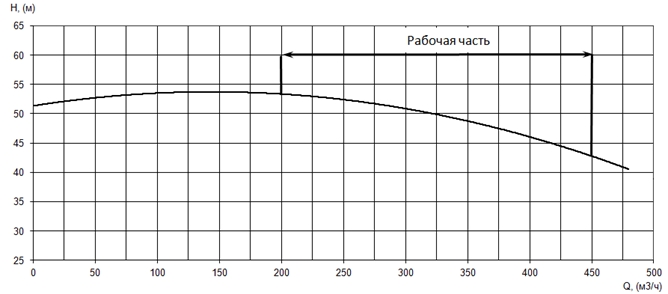

Напор, Н |
52 |
м |
|

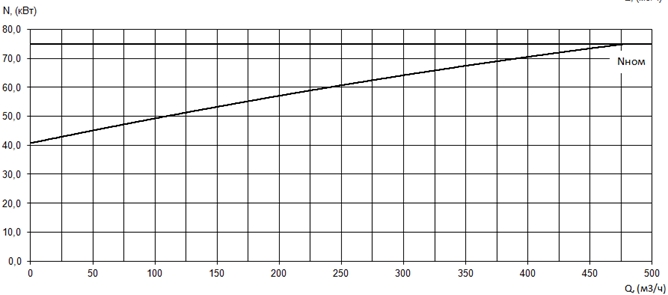

Потребляемая мощность в рабочей точке, Nпотр |
61 |
кВт |
|

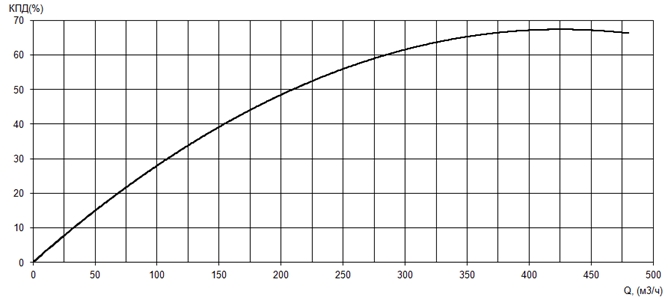

КПД агрегата, η |
58 |
% |
|
Вариант монтажа насоса |
в линию |
|
Условный диаметр напорного патрубка, Ду, мм |
200 |
|
Условный диаметр всасывающего патрубка, Ду, мм |
200 |
|
Тип рабочего колеса |
многоканальное |
|
Максимальный размер перекачиваемых частиц, мм |
0,2 |
|
Тип уплотнения вала |
торцовое |
|
Материал вращающейся части и неподвижного кольца торцового уплотнения |
карбид кремния |
|
Материал рабочего колеса |
чугун СЧ20 |
|
Материал корпуса спирального |
чугун СЧ20 |
|
Номинальная мощность, кВт |
75 |
|
Напряжение, В |
380/660 |
|
Частота тока, Гц |
50 |
|
Номинальный ток, А |
142/82 |
|
Число полюсов |
4 |
|
Частота вращения, об/мин |
1485 |
|
Сos φ |
0,85 |
|
КПД эл. двигателя |
94,3 |
|
Соединение обмоток по схеме |
D/звезда |
|
Класс нагревостойкости |
F |
|
Степень защиты электродвигателя |
IP 55; |
|
Средняя наработка на отказ, часов, не менее |
7000 |
|
Средний ресурс до главного техобслуживания, часов, не менее |
20000 |
|
Средний срок службы, лет, не менее |
20 |
|
Масса насосного агрегата без шкафа управления, кг. |
925 |
