Наружный насос Иртыш НФ2 50/200.212-18,5/2-200 - Описание
- Характеристики
- Видео
Ф - для сточных масс;
2 – - в насосе установлено двух - канальное рабочее колесо;
50 - номинальный диаметр напорного патрубка, мм;
200 - номинальный диаметр рабочего колеса, мм;
212 - фактический диаметр рабочего колеса, мм;
18,5 - номинальная мощность электродвигателя, кВт;
2 - число полюсов электродвигателя;
2 – стационарный моноблочный горизонтальный монтаж насоса;
0 – без шкафа управления;
0 – без защиты;
2. Колесо рабочее;
3. Торцовое уплотнение;
4. Патрубок входной;
5. Метизы крепления фланца к корпусу спиральному;
6. Метизы крепления колеса рабочего;
7. Кран Маевского;
8. Электродвигатель;
9. Лапа;
10. Проставка;
11. Строповочная проушина;
12. Фланец;
13. Рама;
14. Метизы крепления проставки к фланцу;
15. Крышка камеры;
16. Метизы крепления крышки камеры;
17. Отбойник;
18. Метизы крепления проставки к корпусу электродвигателя;
19. Подшипник (-ки);
20. Подшипник.
|
Производительность, Q |
60 |
м³/ч |
|

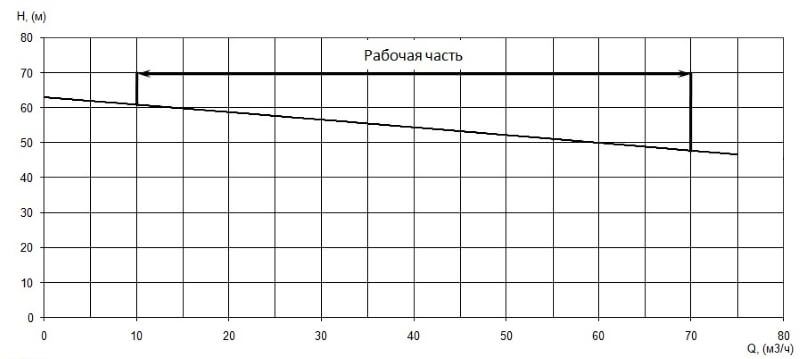

Напор, Н |
50 |
м |
|

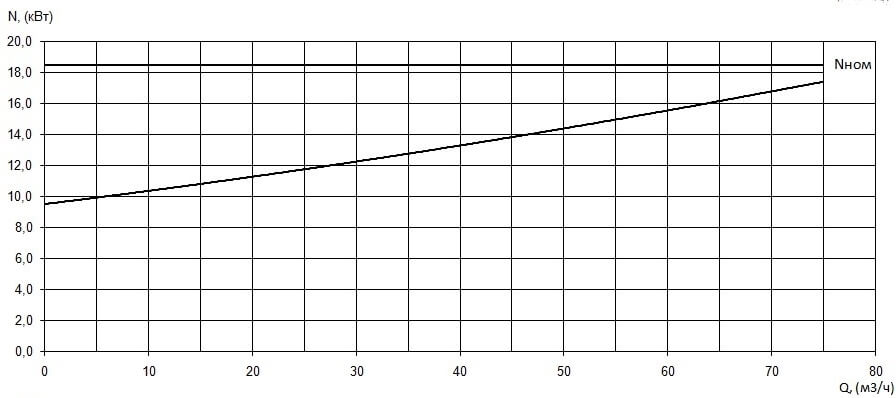

Потребляемая мощность в рабочей точке, Nпотр |
15,5 |
кВт |
|

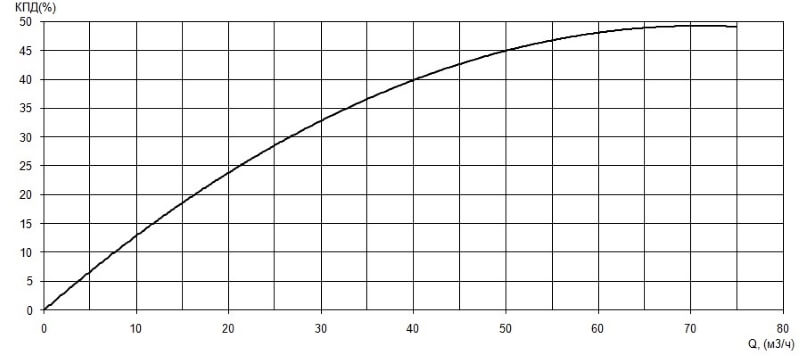

КПД агрегата, η |
48 |
% |
|
Вариант монтажа насоса |
стационарный горизонтальный |
|
Условный диаметр напорного патрубка, Ду, мм |
50 |
|
Условный диаметр входногоого патрубка, Ду, мм |
80 |
|
Тип рабочего колеса |
двухканальное |
|
Фактический диаметр рабочего колеса, мм |
212 |
|
Максимальный размер перекачиваемых частиц, мм |
25 |
|
Тип уплотнения вала |
торцовое |
|
Материал вращающейся части и неподвижного кольца торцового уплотнения |
карбид кремния |
|
Материал рабочего колеса |
чугун СЧ20 |
|
Материал корпуса спирального |
чугун СЧ20 |
|
Номинальная мощность, кВт |
7,5 |
|
Напряжение, В |
380 |
|
Частота тока, Гц |
50 |
|
Номинальный ток, А |
26,6 |
|
Число полюсов |
2 |
|
Частота вращения, об/мин |
2910 |
|
Сos φ |
0,85 |
|
КПД эл. двигателя |
87 |
|
Соединение обмоток по схеме |
D/« |
|
Класс нагревостойкости |
F |
|
Степень защиты электродвигателя |
IP 54 |
|
Средняя наработка на отказ, часов, не менее |
7000 |
|
Средний ресурс до главного техобслуживания, часов, не менее |
20000 |
|
Средний срок службы, лет, не менее |
20 |
|
Масса насосного агрегата, кг. |
213 |
