Насос НФ2 65/250.249-5,5/4-300
Н - наружный электродвигатель;
Ф - гидравлическая часть насоса предназначена для перекачивания сточных вод;
2 - в насосе установлено двух-канальное рабочее колесо;
65 - номинальный диаметр напорного патрубка, мм;
250 - номинальный диаметр рабочего колеса, мм;
249 - фактический диаметр рабочего колеса, мм;
5,5 - номинальная мощность электродвигателя, кВт;
4 - число полюсов электродвигателя;
3 - стационарный моноблочный вертикальный;
0 - без шкафа защиты и управления;
0 - без защиты.

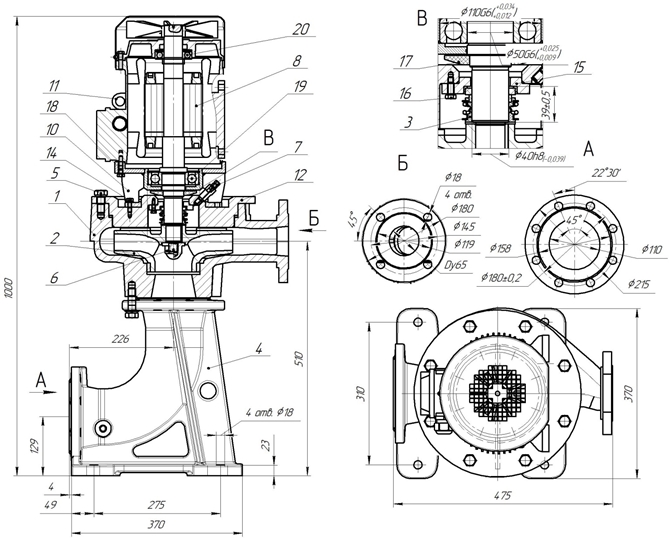

2. Колесо рабочее;
3. Торцовое уплотнение;
4. Патрубок опорный;
5. Метизы крепления фланца к корпусу спиральному;
6. Метизы крепления колеса рабочего;
7. Кран «Маевского»;
8. Электродвигатель;
10. Проставка;
11. Цапфа электродвигателя;
14. Метизы крепления проставки к фланцу;
15. Крышка фланца;
16. Метизы крепления крышки фланца к фланцу;
17. Отбойник;
18. Метизы крепления проставки к корпусу электродвигателя;
19. Подшипник;
20. Подшипник.
|

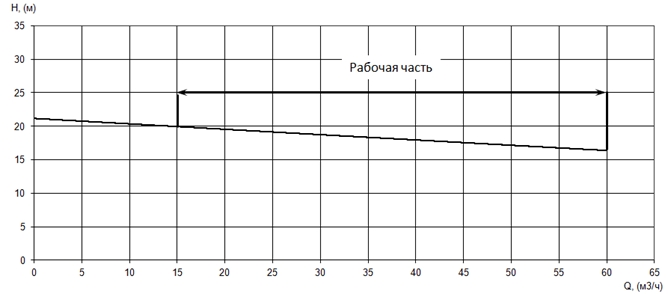

Производительность, Q |
15 |
м³/ч |
|
Напор, Н |
20 |
м |
|

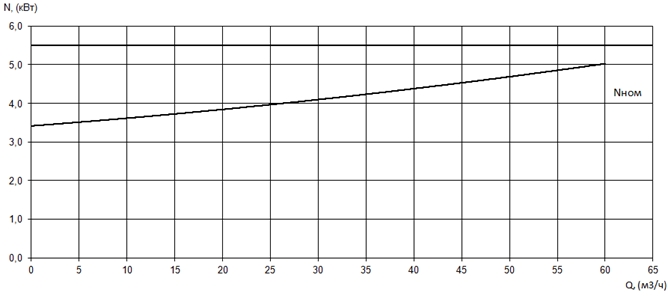

Потребляемая мощность в рабочей точке, Nпотр |
3,8 |
кВт |
|

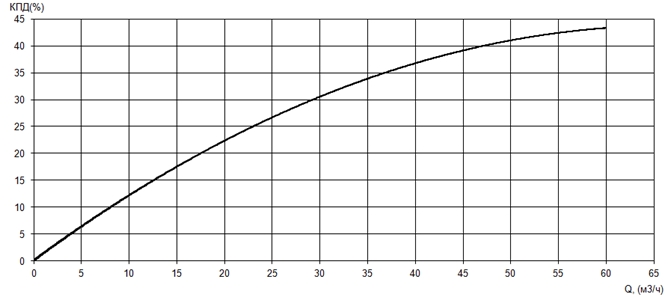

КПД агрегата, η |
17 |
% |
|
Вариант монтажа насоса |
стационарный моноблочный вертикальный |
|
Условный диаметр напорного патрубка, Ду, мм |
65 |
|
Тип рабочего колеса |
двух-канальное |
|
Фактический диаметр рабочего колеса, мм |
249 |
|
Максимальный размер перекачиваемых частиц, мм |
25 |
|
Тип уплотнения вала |
торцовое |
|
Материал вращающейся части и неподвижного кольца торцового уплотнения |
карбид кремния |
|
Материал рабочего колеса |
чугун СЧ20 |
|
Материал корпуса спирального |
чугун СЧ20 |
|
Номинальная мощность, кВт |
5,5 |
|
Напряжение, В |
380 |
|
Частота тока, Гц |
50 |
|
Номинальный ток, А |
12,13 |
|
Число полюсов |
4 |
|
Частота вращения, об/мин |
1447 |
|
Сos φ |
0,82 |
|
КПД эл. двигателя |
84 |
|
единение обмоток по схеме |
звезда |
|
Класс нагревостойкости |
F |
|
Способ защиты электродвигателя |
без защиты |
|
Степень защиты электродвигателя |
IP 54 |
|
Средняя наработка на отказ, часов, не менее |
7000 |
|
Средний ресурс до главного техобслуживания, часов, не менее |
20000 |
|
Средний срок службы, лет, не менее |
20 |
|
Масса насосного агрегата без шкафа управления, кг. |
165 |
