Погружной насос Иртыш ПФ2 350/450.450-90/6-016 - Описание
- Характеристики
- Видео
- Документация
Расшифровка обозначения

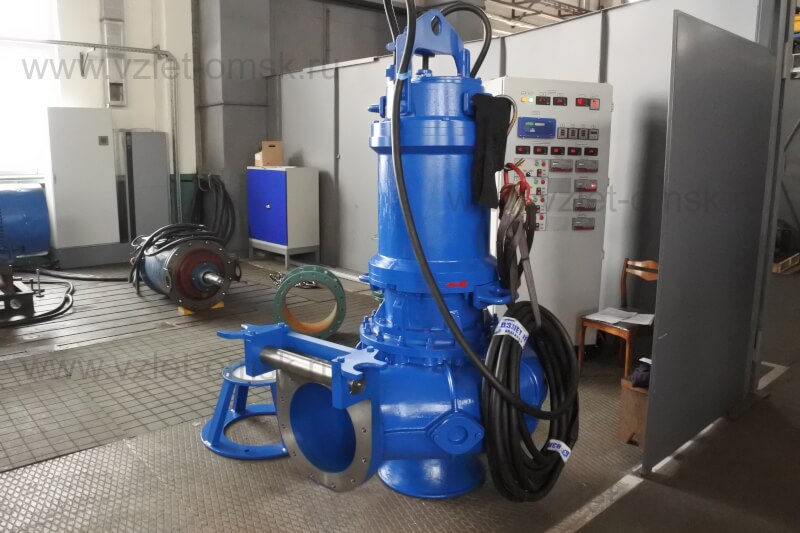

Насос ПФ2 350/450.450-90/6-016
П - погружной электродвигатель без принудительного охлаждения;
Ф - гидравлическая часть насоса предназначена для перекачивания сточных вод;
2 - в насосе установлено двух - канальное рабочее колесо;
350 - номинальный диаметр напорного патрубка, мм;
450 - номинальный диаметр рабочего колеса, мм;
450 - фактический диаметр рабочего колеса, мм;
- без обозначения, стандартная длина кабеля 10 метров;
90 - номинальная мощность электродвигателя, кВт;
6 - число полюсов электродвигателя;
0 - мобильный погружной монтаж;
1 - ручного управления;
6 - насос с датчиками температуры в обмотках статора и влажности в масляной камере;
Шкаф защиты и управления
Насос укомплектован шкафом управления Иртыш ШУ1-1.90.6-31
Габаритные размеры
Обозначения на чертеже
1. Электродвигатель;
2. Колесо рабочее;
3. Корпус спиральный;
4. Торцовое уплотнение;
5. Торцовое уплотнение;
6. Кабель;
7. Поплавковый выключатель;
8. Пробка масляной камеры;
9. Аппарат направляющий;
10. Метизы крепления колеса рабочего;
11. Подшипник;
12. Подшипник (-ки);
13. Датчик влажности;
14. Подставка;
15. Корпус камеры;
16. Метизы крепления проставки к корпусу спиральному;
17. Стакан подшипника;
18. Корпус электродвигателя;
19. Опора подшипника;
20. Крышка верхняя;
21. Проставка;
22.Крышка камеры;
23. Метизы крепления крышки камеры;
24. Пробка для выпуска воздуха из гидравлической полости;
25. Цапфы.
Параметры рабочей точки
|
Производительность, Q |
1500 |
м³/ч |
|
Напор, Н |
14 |
м |
|
Потребляемая мощность в рабочей точке, Nпотр |
81 |
кВт |
|
КПД агрегата, η |
66 |
% |
|
Производительность, Q |
1500 |
м³/ч |
|
Напор, Н |
14 |
м |
|
Потребляемая мощность в рабочей точке, Nпотр |
81 |
кВт |
|
КПД агрегата, η |
66 |
% |
Характеристики насоса
|
Вариант монтажа насоса |
мобильный погружной |
|
Условный диаметр напорного патрубка, Ду, мм |
350 |
|
Тип рабочего колеса |
двух - канальное |
|
Фактический диаметр рабочего колеса, мм |
450 |
|
Рекомендуемая глубина погружения, м |
не более 10 |
|
Максимальный размер перекачиваемых частиц, мм |
150 |
|
Тип уплотнения вала |
торцовое |
|
Материал вращающейся части и неподвижного кольца торцового уплотнения |
карбид кремния |
|
Материал рабочего колеса |
чугун СЧ20 |
|
Материал корпуса спирального |
чугун СЧ20 |
Параметры электродвигателя
|
Номинальная мощность, кВт |
90 |
|
Напряжение, В |
380 |
|
Частота тока, Гц |
50 |
|
Номинальный ток, А |
167 |
|
Число полюсов |
6 |
|
Частота вращения, об/мин |
990 |
|
Сos φ |
0,85 |
|
КПД эл. двигателя |
94,5 |
|
Соединение обмоток по схеме |
звезда |
|
Класс нагревостойкости |
F |
|
Способ охлаждения электродвигателя |
погружной электродвигатель без принудительного охлаждения; |
|
Способ защиты электродвигателя |
влаго - термозащита; |
|
Степень защиты электродвигателя |
IP 68; |
|
Длина встроенного электрического кабеля, м |
10 |
|
Количество жил кабеля, шт. |
3+1+3 |
|
Сечение жил, мм² |
25+10+2,5 |
|
Изоляция кабеля |
маслостойкая |
Ресурсы
|
Средняя наработка на отказ, часов, не менее |
7000 |
|
Средний ресурс до главного техобслуживания, часов, не менее |
20000 |
|
Средний срок службы, лет, не менее |
20 |
|
Масса насосного агрегата, кг. |
2200 |
