Погружной насос Иртыш ПФС 65/160.148-3/2-106 - Описание
- Характеристики
Расшифровка обозначения
Насос ПФС 65/160.148-3/2-106:
П - погружной электродвигатель без принудительного охлаждения;
Ф - для сточных масс;
C – открытое вихревое рабочее колесо;
65 - номинальный диаметр напорного патрубка, мм;
160 - номинальный диаметр рабочего колеса, мм;
148 - фактический диаметр рабочего колеса, мм;
3 - номинальная мощность электродвигателя, кВт;
2 - число полюсов электродвигателя;
1 – стационарный погружной (под опускное устройство);
0 – без шкафа защиты и управления;
6 – влаго - термозащита двигателя;
Шкаф защиты и управления
Насос не укомплектован шкафом защиты серии Иртыш. В случае применения насоса без шкафа защиты или с каким - либо шкафом защиты (управления) не обеспечивающим защиту насоса в полном объёме предприятие не несет гарантийных обязательств за выход насосов из рабочего состояния по причине нереализованных защит, предусмотренных шкафами защиты (управления) Иртыш.
Внимание! Опускное устройство заказывается отдельно и имеет собственный артикул!
Габаритные размеры
Обозначения на чертеже
1. Патрубок погружной;
2. Насос с захватом;
3. Направляющие;
4. Кронштейн.

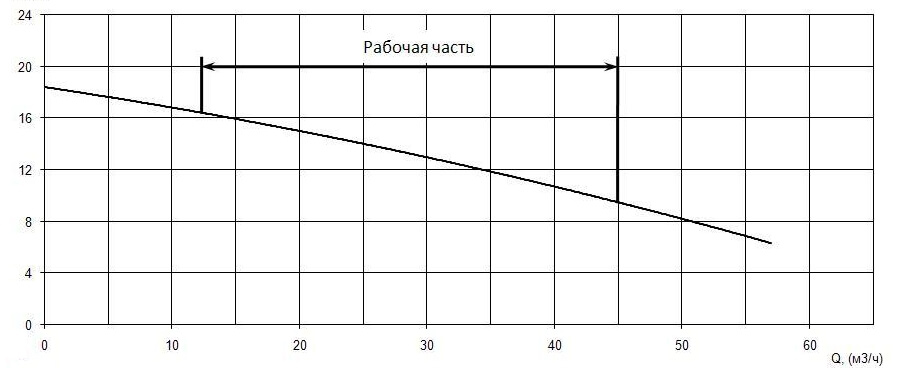

Параметры рабочей точки
|
Производительность, Q |
25 м³/ч |
|
Напор, Н |
14 м |
|

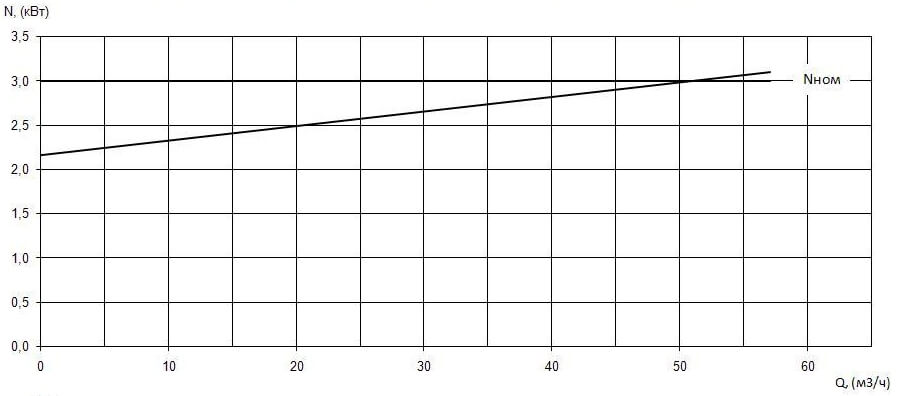

Потребляемая мощность в рабочей точке, Nпотр |
2,6 кВт |
|

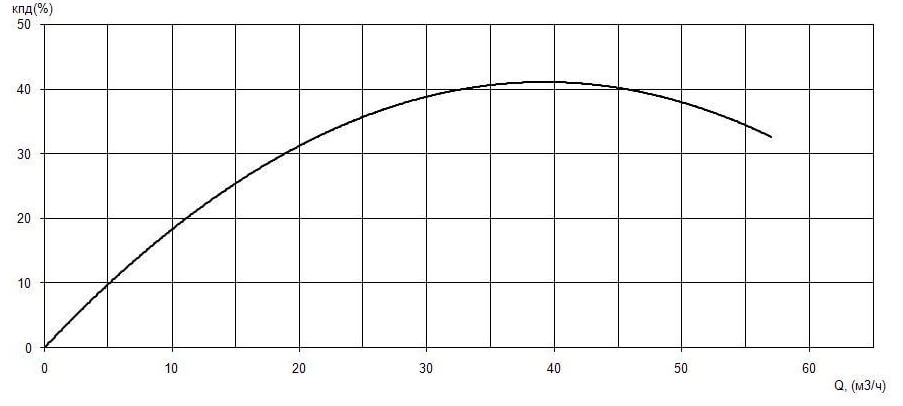

КПД агрегата, η |
37 % |
Характеристики насоса
|
Вариант монтажа насоса |
стационарный под опускное устройство |
|
Условный диаметр напорного патрубка, Ду |
65 мм |
|
Тип рабочего колеса |
вихревое |
|
Фактический диаметр рабочего колеса |
148 мм |
|
Рекомендуемая глубина погружения |
не более 10 м |
|
Максимальный размер перекачиваемых частиц |
40 мм |
|
Тип уплотнения вала |
торцовое |
|
Материал вращающейся части и неподвижного кольца торцового уплотнения |
карбид кремния |
|
Материал рабочего колеса |
чугун СЧ20 |
|
Материал корпуса спирального |
чугун СЧ20 |
Параметры электродвигателя
|
Номинальная мощность |
3 кВт |
|
Напряжение |
380 В |
|
Частота тока |
50 Гц |
|
Номинальный ток |
7 А |
|
Число полюсов |
2 |
|
Частота вращения |
2940 об/мин |
|
Сos φ |
0,85 |
|
КПД эл. двигателя |
82 |
|
Соединение обмоток по схеме |
звезда |
|
Класс нагревостойкости |
F |
|
Способ охлаждения электродвигателя |
погружной без принудительного охлаждения |
|
Способ защиты электродвигателя |
влаго - термозащита |
|
Степень защиты электродвигателя |
IP 68 |
|
Длина встроенного электрического кабеля |
10 м |
|
Количество жил кабеля |
7 шт |
|
Сечение жил |
1,5 мм² |
|
Изоляция кабеля |
маслостойкая |
Ресурсы
|
Средняя наработка на отказ |
не менее 7000 часов |
|
Средний ресурс до главного техобслуживания |
не менее 20000 часов |
|
Средний срок службы |
не менее 20 лет |
|
Масса насосного агрегата без шкафа управления |
65 кг |
Упаковка
| Габаритный размер упаковки | |
|
Длина |
500 мм |
|
Ширина |
400 мм |
|
Высота |
750 мм |
|
Ориентировочная масса оборудования с упаковкой |
80 кг |
