Погружной насос Иртыш РФ2 200/450.407.Т.Ч-20-30/6-206
- Описание
- Характеристики
- Видео

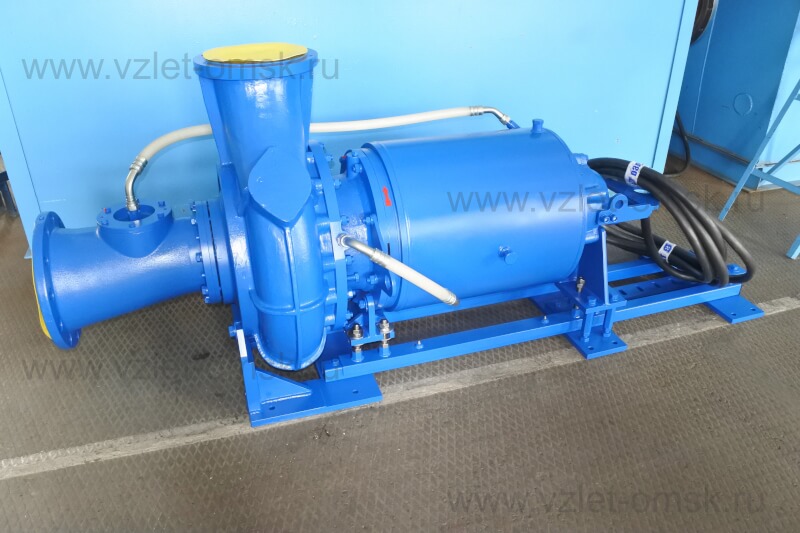

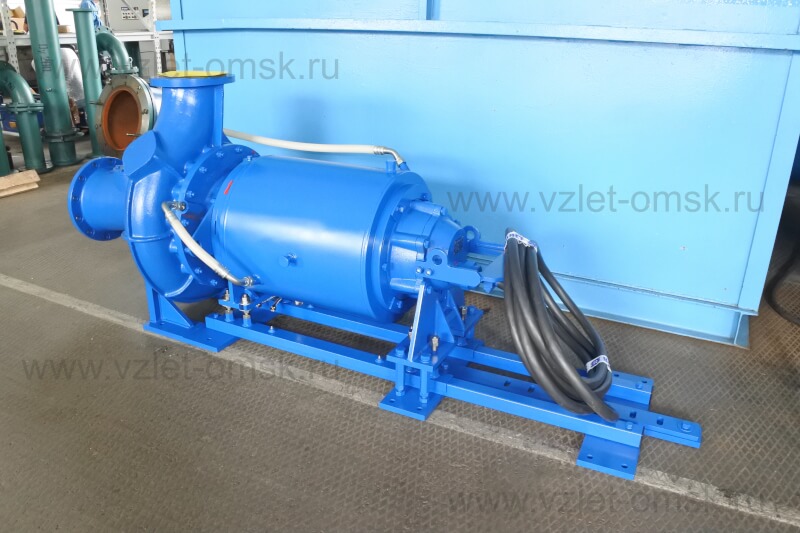

Насос РФ2 200/450.407.Т.Ч-20-30/6-206
Р- погружной электродвигатель с принудительным охлаждением;
Ф- гидравлическая часть насоса предназначена для перекачивания сточных вод;
2- в насосе установлено двух - канальное рабочее колесо;
200- номинальный диаметр напорного патрубка, мм;
450- номинальный диаметр рабочего колеса, мм;
407- фактический диаметр рабочего колеса, мм;
Т- гарантия 24 месяца и комплект ответных фланцев;
Ч- для совместной работы с частотным преобразователем;
20- длина кабеля 20 метров;
30- номинальная мощность электродвигателя, кВт;
6- число полюсов электродвигателя;
2- стационарный моноблочный горизонтальный;
0- без защиты и шкафа управления;
6- влаго - термозащита;

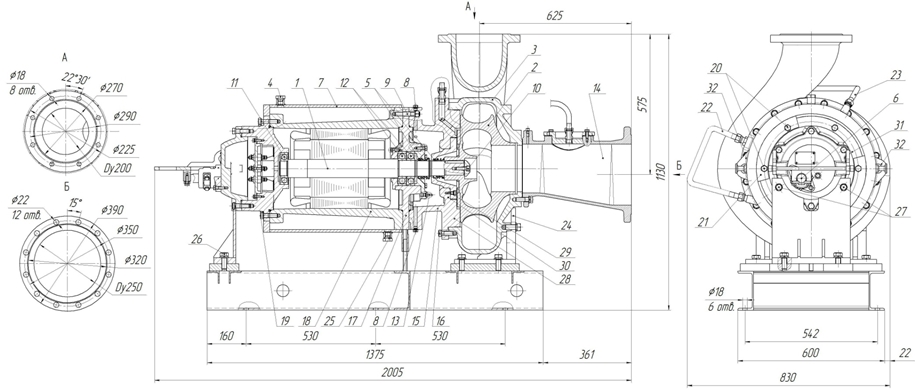

2. Колесо рабочее;
3. Корпус спиральный;
4. Пробка для удаления воздуха из рубашки охлаждения;
5. Торцовое уплотнение;
6. Встроенный кабель;
7. Рубашка охлаждения;
8. Пробка масляной камеры для заливки и слива масла;
9. Метизы крепления корпуса камеры к корпусу электродвигателя;
10. Метизы крепления колеса рабочего;
11. Подшипник;
12. Подшипник;
13. Датчик влажности;
14. Патрубок входной;
15. Корпус камеры;
16. Метизы крепления корпуса камеры к корпусу спиральному;
17. Стакан подшипника;
19. Метизы крепления опоры подшипника к корпусу электродвигателя;
20. Метизы крепления рубашки охлаждения;
21.Полукольцо;
22. Рукав подвода охлаждающей жидкости;
23. Рукав отвода охлаждающей жидкости;
24. Лапа передняя;
25. Пробка для слива охлаждающей жидкости из рубашки охлаждения;
26. Метизы крепления задней лапы к раме;
27. Метизы крепления задней лапы к насосу;
28. Проставка;
29. Метизы крепления крышки камеры к корпусу камеры;
30. Крышка камеры;
31. Пробка корпуса камеры для контроля уровня масла;
32 Транспортировочная проушина.
|

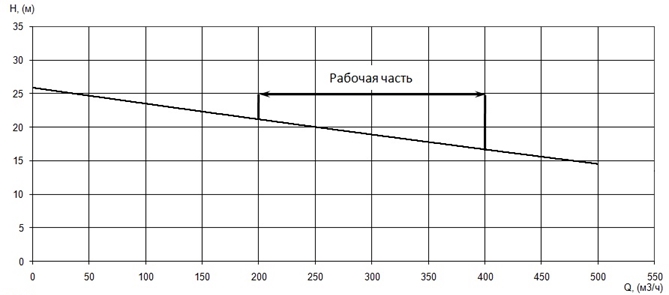

Производительность, Q |
250 |
м³/ч |
|
Напор, Н |
20 |
м |
|

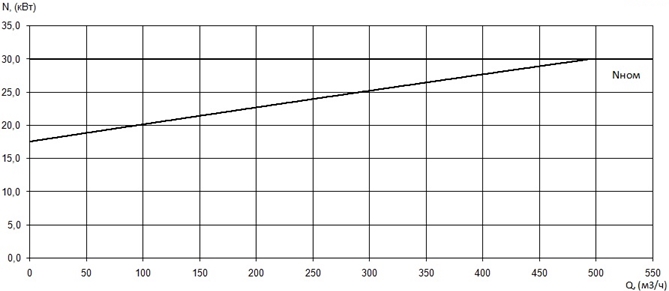

Потребляемая мощность в рабочей точке, Nпотр |
24 |
кВт |
|

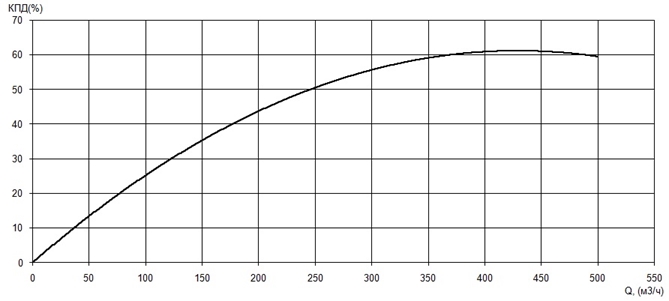

КПД агрегата, η |
50 |
% |
|
Вариант монтажа насоса |
стационарный моноблочный горизонтальный; |
|
Условный диаметр напорного патрубка, Ду, мм |
200 |
|
Тип рабочего колеса |
двух - канальное |
|
Фактический диаметр рабочего колеса, мм |
407 |
|
Рекомендуемая глубина погружения, м |
не более 10 |
|
Максимальный размер перекачиваемых частиц, мм |
90 |
|
Тип уплотнения вала |
торцовое |
|
Материал вращающейся части и неподвижного кольца торцового уплотнения |
карбид кремния |
|
Материал рабочего колеса |
чугун СЧ20 |
|
Материал корпуса спирального |
чугун СЧ20 |
|
Номинальная мощность, кВт |
30 |
|
Напряжение, В |
380 |
|
Частота тока, Гц |
50 |
|
Номинальный ток, А |
57 |
|
Число полюсов |
6 |
|
Частота вращения, об/мин |
980 |
|
Сos φ |
0,88 |
|
КПД эл. двигателя |
90,8 |
|
Соединение обмоток по схеме |
звезда |
|
Класс нагревостойкости |
F |
|
Способ охлаждения электродвигателя |
погружной электродвигатель с принудительным охлаждением |
|
Способ защиты электродвигателя |
влаго - термозащита; |
|
Степень защиты электродвигателя |
IP 68; |
|
Длина встроенного электрического кабеля, м |
20 |
|
Количество жил кабеля, шт. |
3+1+3 |
|
Сечение жил, мм² |
25+10+2,5 |
|
Изоляция кабеля |
маслостойкая |
|
Средняя наработка на отказ, часов, не менее |
7000 |
|
Средний ресурс до главного техобслуживания, часов, не менее |
20000 |
|
Средний срок службы, лет, не менее |
20 |
|
Масса насосного агрегата без шкафа управления, кг. |
1200 |
