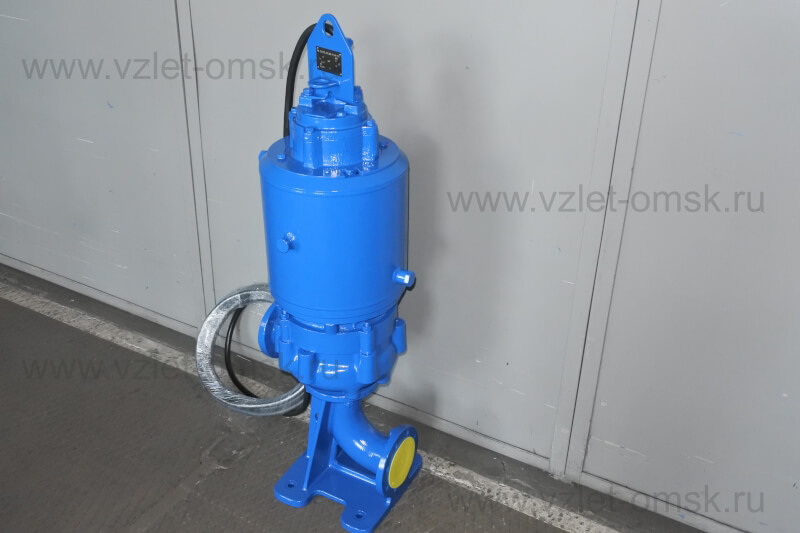

Погружной насос Иртыш РФс 50/200.213.001-7,5/4-306

Насос РФс 50/200.213.001-7,5/4-306

Р - погружной электродвигатель с принудительным охлаждением;
Ф - гидравлическая часть насоса предназначена для перекачивания сточных вод;
С - в насосе установлено вихревое рабочее колесо;
50 - номинальный диаметр напорного патрубка, мм;
200 - номинальный диаметр рабочего колеса, мм;
213 - фактический диаметр рабочего колеса, мм;
001 -тех.условия заказчика;
- без обозначения, стандартная длина кабеля 10 метров;
7,5 - номинальная мощность электродвигателя, кВт;
4 - число полюсов электродвигателя;
3 - стационарный моноблочный вертикальный;
0 - без защиты и шкафа управления;
6 - влаго-термозащита;

Насос не укомплектован шкафом защиты серии Иртыш. В случае применения насоса без шкафа защиты или с каким - либо шкафом защиты (управления) не обеспечивающим защиту насоса в полном объёме предприятие не несет гарантийных обязательств за выход насосов из рабочего состояния по причине нереализованных защит, предусмотренных шкафами защиты (управления) Иртыш.

1. Электродвигатель;
2. Колесо рабочее;
3. Корпус спиральный;
4. Пробка для удаления воздуха из рубашки охлаждения;
5. Торцовое уплотнение;
6. Встроенный кабель;
7. Рубашка охлаждения;
8. Пробка масляной камеры;
9. Крышка камеры;
10. Метизы крепления колеса рабочего;
11. Подшипник;
12. Подшипник;
13. Датчик влажности;
14. Патрубок опорный;
15. Корпус камеры;
16. Метизы патрубка опорного к корпусу спиральному;

17. Стакан подшипника;
18. Корпус электродвигателя;
19. Метизы крепления опоры подшипника к корпусу электродвигателя;
20. Метизы крепления рубашки охлаждения;
21. Полукольцо;
22. Метизы крепления крышки верхней к опоре подшипника;
23. Ручка;
24. Метизы крепления крышки камеры к корпусу камеры;
25. Пробка для слива охлаждающей жидкости из рубашки охлаждения;
26. Крышка верхняя;
27. Крышка подшипника;
28. Трубопровод подвода охлаждающей жидкости;
29. Трубопровод отвода охлаждающей жидкости.
