Расшифровка обозначения

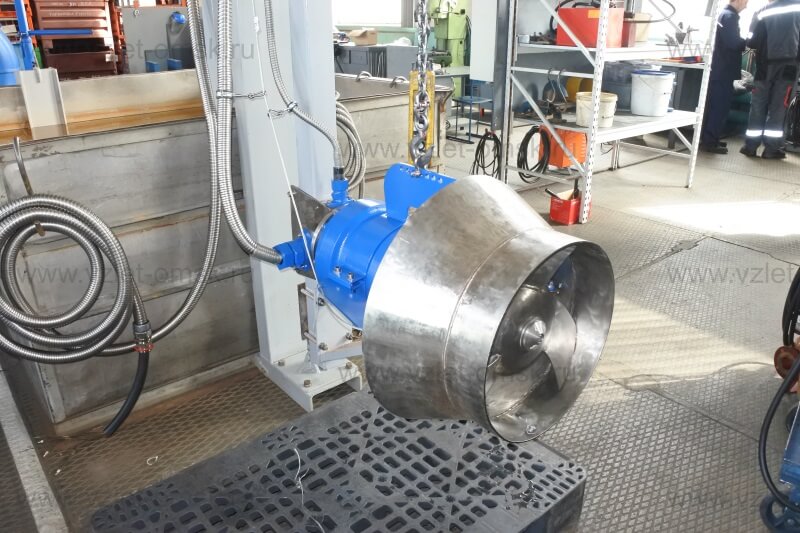

Иртыш ПМ3 500-11/8-106
П – погружной электродвигатель без принудительного охлаждения;
М – мешалка;
3 – трехлопастной винт;
500 – номинальный диаметр винта;
11 – номинальная мощность электродвигателя, кВт;
8 – число полюсов электродвигателя;
1 – стационарная погружная (под опускное устройство);
0 – без шкафа защиты и управления;
6 – влаго - термозащита двигателя;
Технические характеристики
|
Вариант монтажа мешалки |
на опускном устройстве |
|
Тип винта |
трехлопастной |
|
Номинальный диаметр винта, мм |
500 |
|
Тип уплотнения вала |
Торцовое |
Ресурсы
|
Средняя наработка на отказ, часов, не менее |
7000 |
|
Средний ресурс до главного техобслуживания, часов, не менее |
20000 |
|
Средний срок службы, лет, не менее |
20 |
Характеристики электрооборудования
|
Исполнение электродвигателя |
погружной |
|
Номинальная мощность, кВт |
11 |
|
Напряжение, В |
380 |
|
Номинальный ток, А |
24,84 |
|
Частота тока, Гц |
50 |
|
Число полюсов |
8 |
|
Частота вращения, об/мин |
720 |
|
Соединение обмоток по схеме |
звезда |
|
Способ охлаждения электродвигателя |
погружной без принудительного охлаждения |
|
Способ защиты электродвигателя |
влаго - термозащита |
|
Степень защиты электродвигателя |
IP 68 |
|
Длина встроенного электрического кабеля, м |
10 |
|
Количество жил кабеля, шт. |
7 |
|
Сечение жил, мм² |
1,5 |
|
Изоляция кабеля |
маслостойкая |

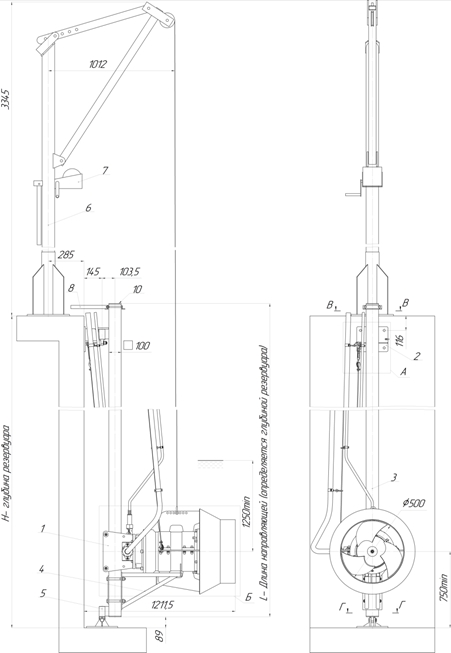

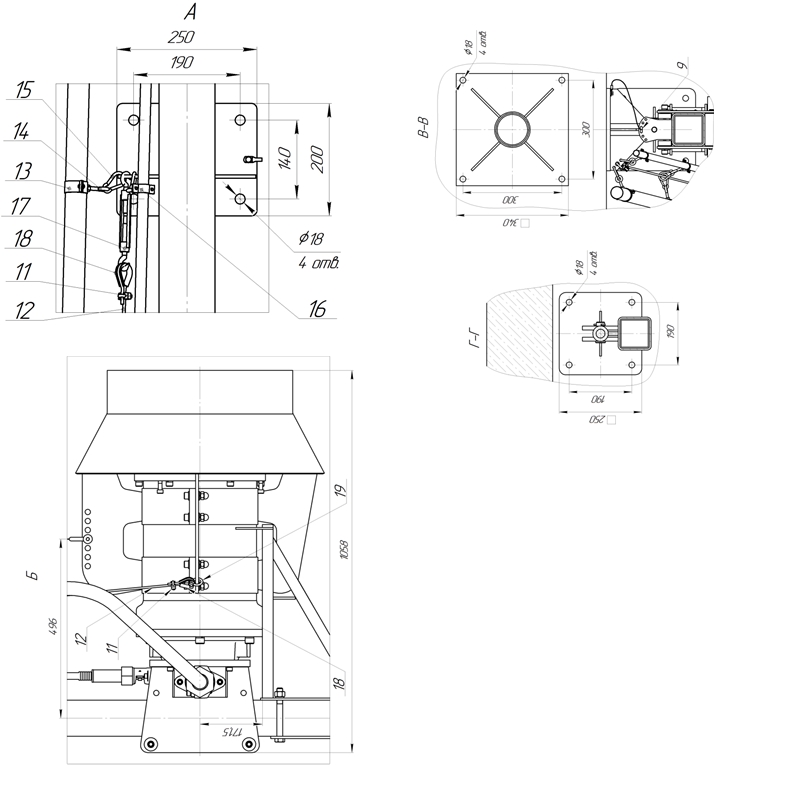

Обозначения на чертеже
1. Электромешалка "Иртыш" ПМ3 500-11/8-106;
2. Верхняя опора направляющей;
3. Направляющая;
4. Упор;
5. Нижняя опора направляющей;
6. Подъемное устройство;
7. Лебедка;
8. Рукоятка поворотного устройства;
9. Стопор;
10. Заглушка 100х100;
11. Зажим троса;
12. Трос;
13 Зажим силового кабеля;
14. Кольцо с резьбой;
15. Карабин;
16. Зажим сигнального кабеля;
17. Талреп;
18. Коуш;
19. Замок цепной.
Шкаф защиты и управления
Мешалка не укомплектована шкафом защиты серии Иртыш. В случае применения мешалки без шкафа защиты или с каким - либо шкафом защиты (управления) не обеспечивающим защиту мешалки в полном объёме предприятие не несет гарантийных обязательств за выход мешалки из рабочего состояния по причине нереализованных защит, предусмотренных шкафами защиты (управления) Иртыш.
