Расшифровка обозначения Иртыш ПМ3 370-3/8-106:
П – погружной электродвигатель без принудительного охлаждения;
М – мешалка;
3 – трехлопастной винт;
370 – номинальный диаметр винта;
3 – номинальная мощность электродвигателя, кВт;
8 – число полюсов электродвигателя;
1 – стационарная погружная (под опускное устройство);
0 – без шкафа защиты и управления;
6 – влаго - термозащита двигателя;
Технические характеристики
|
Вариант монтажа мешалки |
на опускном устройстве |
|
Тип винта |
трехлопастной |
|
Номинальный диаметр винта, мм |
370 |
|
Тип уплотнения вала |
Торцовое |
Ресурсы
|
Средняя наработка на отказ, часов, не менее |
7000 |
|
Средний ресурс до главного техобслуживания, часов, не менее |
20000 |
|
Средний срок службы, лет, не менее |
20 |
Характеристики электрооборудования
|
Исполнение электродвигателя |
погружной |
|
Номинальная мощность, кВт |
3 |
|
Напряжение, В |
380 |
|
Номинальный ток, А |
9,5 |
|
Частота тока, Гц |
50 |
|
Число полюсов |
8 |
|
Частота вращения, об/мин |
705 |
|
Соединение обмоток по схеме |
звезда |
|
Способ охлаждения электродвигателя |
погружной без принудительного охлаждения |
|
Способ защиты электродвигателя |
влаго - термозащита |
|
Степень защиты электродвигателя |
IP 68 |
|
Длина встроенного электрического кабеля, м |
10 |
|
Количество жил кабеля, шт. |
7 |
|
Сечение жил, мм² |
1,5 |
|
Изоляция кабеля |
маслостойкая |

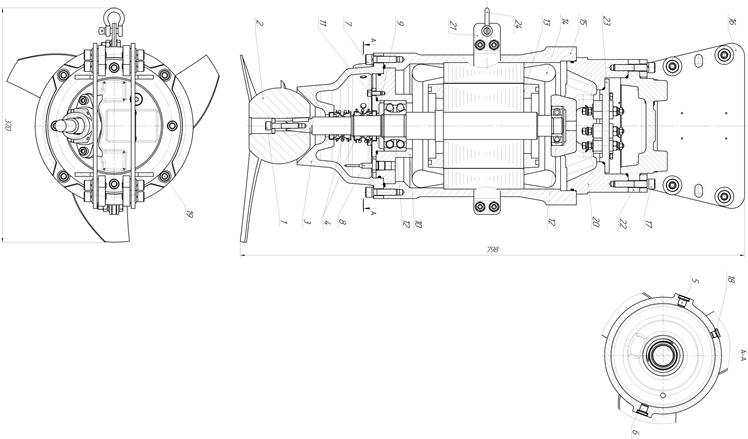

Рис. 1 Общий вид и габариты электромешалки "Иртыш"
Обозначения на чертеже
1. Метизы крепления пропеллера (с шайбой);
2. Пропеллер;
3. Корпус камеры;
4. Торцовое уплотнение;
5. Пробка для заливки масла;
6. Пробка для слива масла;
7. Метизы крепления корпуса камеры к корпусу электродвигателя;
8. Датчик влажности;
9. Крышка подшипника;
10. Стакан подшипника;
11. Метизы крепления крышки подшипника;
12. Подшипник;
13. Ротор с валом;
14. Статор;
15. Корпус электродвигателя;
16. Кронштейн;
17. Метизы крепления крон-штейна и крышки верхней к опоре подшипника;
18. Контрольная пробка уровня масла;
19. Ме-тизы крепления опоры подшипника к корпусу электродвигателя;
20. Опора подшипника;
21. Хомут;
22. Крышка верхняя;
23. Крышка гермоввода;
24. Цепной замок.
Шкаф защиты и управления
Мешалка не укомплектована шкафом защиты серии Иртыш. В случае применения мешалки без шкафа защиты или с каким - либо шкафом защиты (управления) не обеспечивающим защиту мешалки в полном объёме предприятие не несет гарантийных обязательств за выход мешалки из рабочего состояния по причине нереализованных защит, предусмотренных шкафами защиты (управления) Иртыш.
