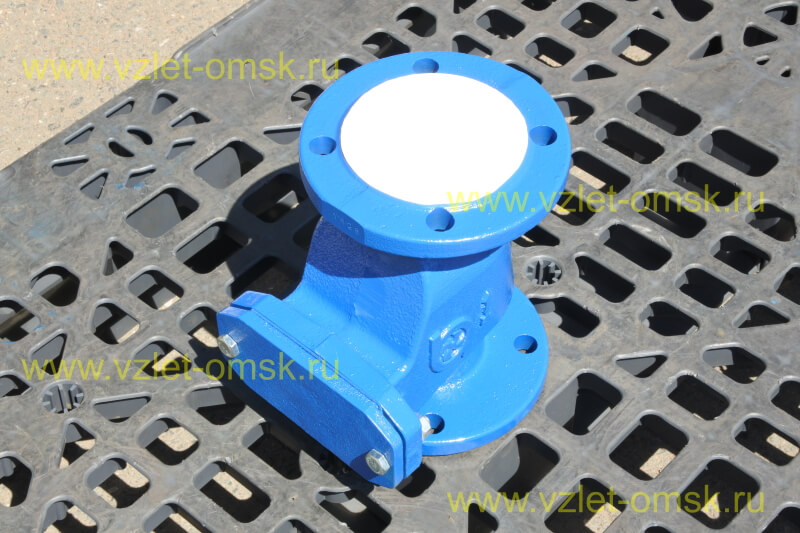

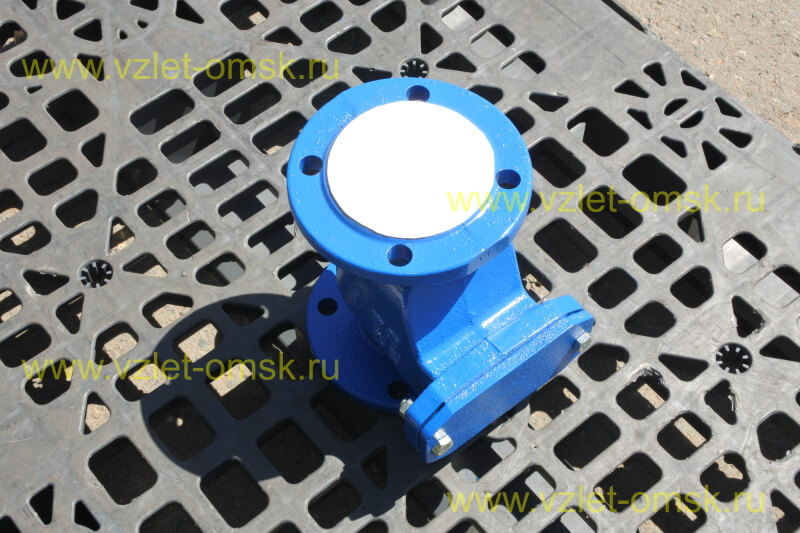

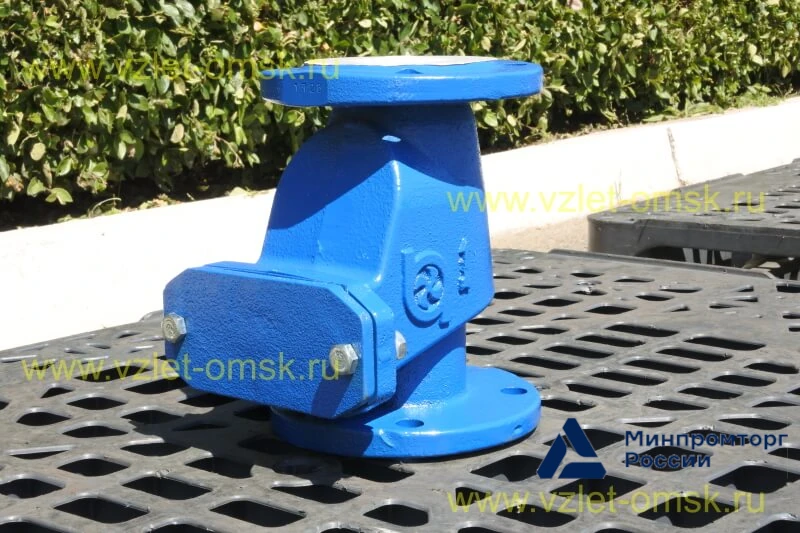

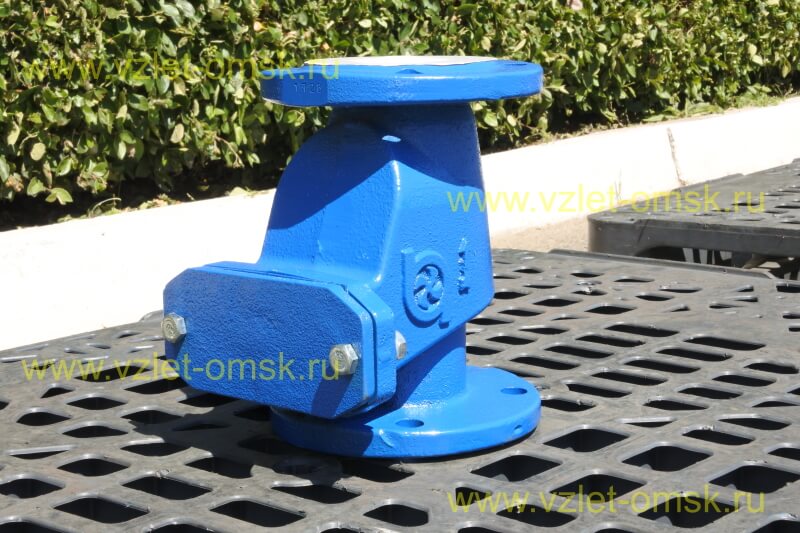

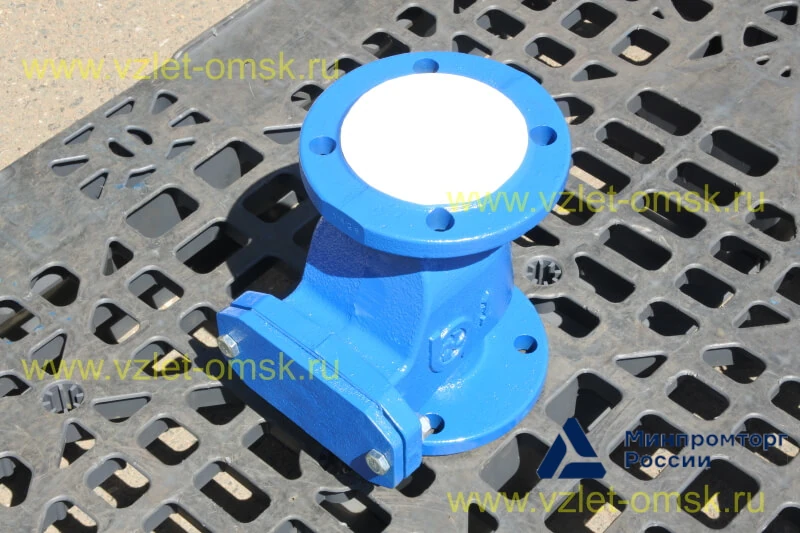

Клапан обратный Иртыш КСВ Ду65 Ру10

Область применения

Клапан обратный полнопроходной предназначен для использования в напорных горизонтальных и вертикальных с восходящим потоком трубопроводах; устанавливается на водопроводных и канализационных трубопроводах.

Материалы

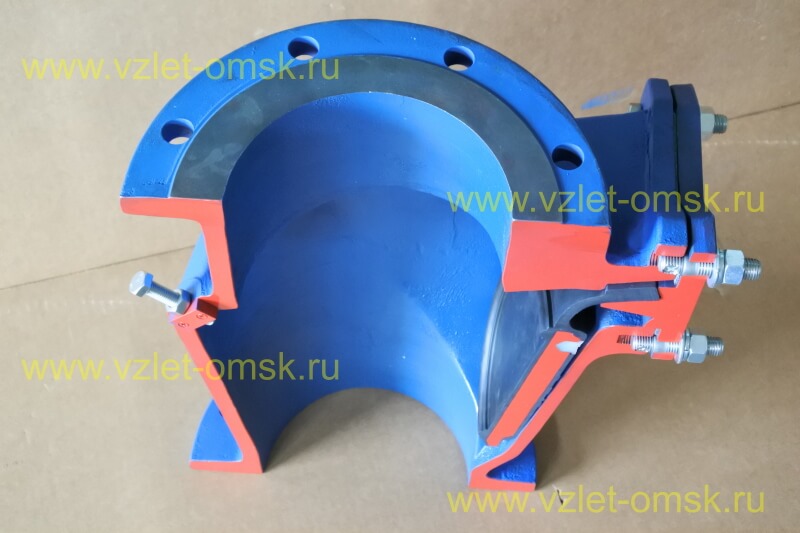

Макет клапана в открытом состоянии

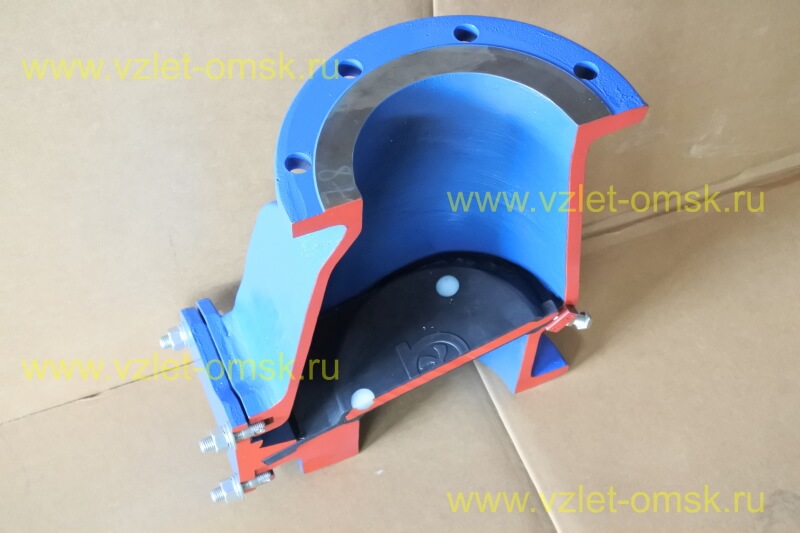

Макет клапана в закрытом состоянии

Назначение

Клапан обратный относится к виду защитной трубопроводной арматуры, предназначенной для недопущения изменения направления потока среды в технологической системе.

Обратный клапан пропускает среду в одном направлении и предотвращает её движение в противоположном. Обратный клапан предназначен для работы в условиях температуры окружающей среды от 0 до + 80°С (273…353 К), температуры перекачиваемой среды от 0 до + 100°С (273…373 К), рабочем давлении потока среды до 1,0 МПа и типом перекачиваемой среды:

Чистая вода производственно-технического назначения (кроме морской), вода отопительной системы, хозяйственная вода, холодная и конденсационная вода, смесь воды с гликолем (гликоль до 40%) с pH6…9, температурой от 263 до 373К (от -10 до +100°C) и других жидкостей, сходных с чистой водой по плотности, вязкости и химической активности, содержащих твердые включения в количестве не более 1% по объёму и размером частиц.

Условное обозначение арматуры

Название элементов

1 - Серия клапанов обратных - Иртыш;
2 - Вид трубопроводной арматуры:
     К - клапан обратный;
3 - Вид протекающей среды:
     В - чистая вода;
     СВ - сточная вода;
4 - Условный проход, мм;
5 - Рабочее давление, МПа;
6 - Варианты комплектации клапана обратного:
0 - без ответных фланцев;
     1 - с ответными фланцами;
7 - Исполнение блокирующего диска:
0 - стальной гуммированный диск;
8 - Тип материала блокирующего диска:
0 - резина НО-68-1;
1 - пербутан;
2 - витон;
3 - силикон.

Клапан обратный Иртыш КСВ Ду65 Ру10

Разрез А

Расшифровка обозначения

1 - блокирующий диск;
2 - корпус обратного клапана;
3 - крышка корпуса;
4 - прокладка (паронит или резина) h=2мм;
5 - пробка М12;
6 - прокладка (паронит) h=2 мм;
7, 8, 9, 10 - метизы крепления крышки к корпусу;
11 - болт М12х50;
12 - гайка М12;
13 - прокладка (паронит) h=2 мм.

Класс герметичности затвора – В по ГОСТ 9544, пробное вещество вода давлением 1,1 МПа.

Устройство обратного клапана

Узел состоит из отлитого литого корпуса с подвижным обрезиненным блокирующим диском и крышкой корпуса.

Конструкция корпуса обеспечивает 100-й свободный проход по номинальному диаметру, что снижает гидравлическое сопротивление и уровень шума. Клапаны практически не подвержены засорению, поэтому не требуют технического обслуживания.

По требованию заказчика на обратный клапан можем установить отжимной болт, который отодвигает диск с посадочного места, позволяя при необходимости опорожнять трубопровод.

Принцип действия

При отсутствии движения рабочей среды через арматуру обрезиненный блокирующий диск в обратном клапане будет находиться в положении «закрыто». Когда возникает поток, диск поднимается под воздействием напора.

Когда давление на линии отсутствует (поток среды остановлен), диск возвращается в свое начальное закрытое положение. А давление с обратной стороны прижимает его, предотвращая обратный ток среды. Таким образом, срабатывание обратного канализационного клапана Ду 65 происходит автоматически под воздействием самой среды.
