Эксплуатация наружной канализационной сети

Комплект технической документации, необходимой для того, чтобы эксплуатировать канализационную сеть правильно, состоит из:

• Плана сети. Масштаб – 1:1000 или 1:2000. В нём должны быть указаны аварийные выпуски, переключения, местоположения КНС и диаметры труб.
• Исполнительных чертежей. Выполняются в следующих масштабах: планы – 1:200 либо 1:500, профили – 1:50 или 1:100, сооружения – 1:10 или 1:20. На планах должно быть указание длин трубопроводных участков, смотровых колодцев, нивелирных отметок в необходимых точках, выпусков из всех сооружений и зданий. Чертежи профилей должны содержать всю нужную информацию по профилям.
• Приёмных актов и документов, включающих разрешительные на введение сети в эксплуатацию.
• Инвентаризационной ведомости. Все участки сети должны сопровождаться технической характеристикой. В ней указываются даты постройки и введения в действие.
• Технических паспортов. Таким паспортом должен быть снабжён каждый участок сети. В нём схематическими чертежами отображаются трубопроводы, вводы (в сооружения и здания) и смотровые колодцы. Должны присутствовать численные данные о: диаметрах труб и длинах их участков, уклонах и отметках, даты строительства и ввода в эксплуатацию. Кроме того, должна содержаться также информация о проведении действий по прочистке в порядке профилактики и другая по необходимости.

Учёт работы и технического состояния канализационной сети ведётся по данным, внесённым и вносимым в перечень приведённой техдокументации. Реальное состояние определяется также из технических отчётов, которые должны составляться по всем видам работ, выполняемым по регламенту эксплуатации.

При действиях в атмосфере с присутствием опасных газов необходимо полностью исключить возможность искрообразования. В любом случае запрещается присутствие внутри колодца и поблизости от него источников открытого огня, будь то фонари, спички или тлеющие сигареты.

Освещать рабочее место в колодце допускается шахтёрской лампой или электрическими фонарями малого напряжения (до 12 В). Фонари могут быть с питанием как от аккумулятора, так и от электросети. При повреждении лампы или её погасании работа прекращается до устранения неполадки.

Спускающийся в колодец работник страхуется верёвкой с прочностью на разрыв в 300 кг. Верёвка привязывается к предохранительному поясу. Перед спуском необходимо убедиться в наличии сходных скоб и проверить прочность их заделки в стены и их материала.

Бригада для работы, требующей спуска в канализационный колодец, должна состоять из трёх человек. Один из бригады работает непосредственно внутри колодца, двое помогают ему с поверхности земли. Бригаду необходимо снабдить походной аптечкой. Аптечка должна быть укомплектована всеми средствами и медикаментами первой помощи по соответствующему таким работам списку.

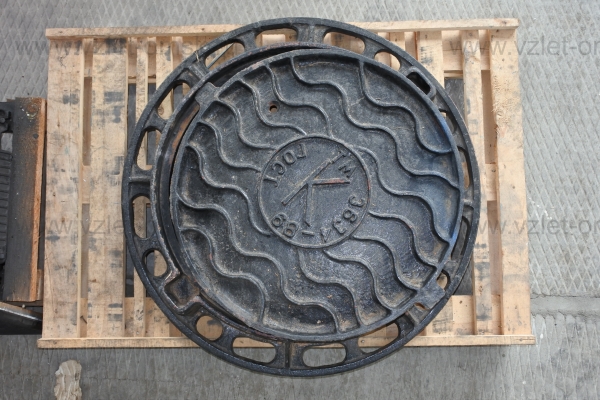

Канализационные люки следует открывать только посредством инструментов, ломом или крючком. Просто руками, даже в рукавицах, этого делать нельзя.

При работе в открытых колодцах место отмечается оградительными знаками. Если работы ведутся ночью, то знаки должны освещаться.

Для опускания в колодец и подъёма оттуда тяжёлых предметов нужно использовать подсобный инвентарь (например, ведро). При этом пребывающие в колодце люди должны отойти в сторону, под прикрытие (конус или перекрытие). Нужно следить за тем, чтобы на краю отверстия люка не было каких-либо предметов (инструментов и др.), способных при падении нанести увечья работнику в колодце.

Рабочий с повреждениями кожи на руках (порезами, царапинами, ссадинами) к работе с канализационными водами не допускается, даже с рукавицами.

Меры предосторожности при использовании лебёдок

При прочистке трубопроводов с помощью лебёдок необходимо обеспечивать:

• отсутствие работника в колодце во время протягивания троса;
• барабан лебёдки предохранительным (храповым) устройством;
• направление троса, наматываемого на барабан, ломом или крючком (делать это рукой или ногой непосредственно нельзя).

При обслуживании канализационных сетей техническому персоналу часто приходится спускаться в колодцы. Из сточных вод могут выделяться газы с опасными свойствами. Стоки с содержанием сероводорода, углекислого газа, метана, бензиновых, керосиновых, бензольных паров и других подобных веществ создают угрозу здоровью человека. Газы могут быть ядовиты или взрывоопасны при соединении с воздухом.

При их обнаружении проводить в канализационном колодце любые работы категорически запрещено.

Проверка

Для выявления газов с ядовитыми или взрывоопасными свойствами используется шахтёрская лампа. Признаки наличия таких веществ и опасность:

• Снижение яркости пламени, вытягивание его вверх, горение с копотью – взрывоопасность.
• Уменьшение длины пламени или его угасание – отравляющие свойства.
• Удлинение пламени и появление в нём синего цвета – пары бензина.

При отсутствии представляющих опасность газов характер горения, интенсивность и цвет пламени в лампе не изменяется.

Проверять наличие в колодце вредных газов по запаху или открытым пламенем, например сбрасыванием огня, запрещено категорически.

Удаление

Удаляются опасные газы из колодцев и линий, в том числе обслуживающих КНС, следующими способами:

• естественным потоком воздуха, возникающим при открытии люков смежных колодцев;
• принудительной продувкой воздушным потоком, создаваемым ручным вентилятором или передвижным компрессором;
• растворением в воде, впоследствии откачиваемой (для этого колодец заливается полностью).

После действий по дегазации проверку рабочего места на наличие опасных газов нужно выполнить повторно. Для этого снова используется шахтёрская лампа.

Противогазы

При некоторых обстоятельствах полного удаления опасных газов можно не достичь никаким способом. В этом случае рабочий должен использовать изолирующий противогаз. Такое средство защиты может быть как с автономным источником воздуха (ИП-46), так и шланговым (ПШ-1 или ПШ-2). Последние должны быть снабжены шлангом с запасом длины в 2-3 м. Получасовой цикл работы при этом делится на 20 мин нахождения в колодце и 10 мин отдыха на поверхности.

Поперечные переломы

Переломиться может чугунная труба при непредвиденной просадке грунта под ней или при превышении расчётной механической нагрузки. В место расположения дефекта устанавливается свёртная муфта из чугуна так, чтобы перелом приходился на среднюю часть её длины. Края муфты должны быть герметично заделаны.

Сращиваемые концы труб при вырезке и замене частей с дефектом, установке подвижной муфты нужно тщательно отцентровать с целью минимизации взаимных смещений. Надвигать глухую муфту и заделывать её можно только после достижения правильной центровки совмещаемых труб.

Противокоррозионная изоляция

Все стальные изделия, используемые в канализационных сетях, например, такие как обечаечные трубы, покрываются изоляционным слоем, защищающим их от коррозии. При ликвидации дефектов стальных труб изоляция на этом месте повреждается. Её следует в обязательном порядке восстановить. Делается это в таком порядке.

Первым делом полностью снимается старый изолирующий слой со всеми загрязнениями. Для удаления битума и масел применяется бензин. Далее с обрабатываемой поверхности убираются грязь и ржавчина. Они счищаются металлическими проволочными щётками до достижения слоя чистой стали. Это обнаруживается по металлическому блеску материала.

Восстановление изоляции поверхности трубы заключается в нанесении на неё грунтовки и битумной мастики.

Грунтовка

Подготовленный участок должен быть чистым и сухим. Приступают к грунтовке незамедлительно после очистки. Если загрунтовать не удалось в тот же день, или на очищенный участок попала влага (дождь, роса и т. п.), то очистку необходимо провести заново. Материал наносится в один слой при помощи кисти. Толщина слоя – 0,1-0,2 мм.

Состав грунтовки – 1 часть битума на 3 части бензина (любого, в том числе автомобильного). Готовится она таким образом. Кусками битума весом не более 2 кг заполняется на три четверти котёл, который разогревается до 200˚С. Битум доводится до жидкого состояния и переливается в ёмкость из металла. Когда он остывает до 70-80˚С, разводится бензином. Бензин добавляется порциями, смесь постоянно перемешивается при помощи деревянной мешалки, пока не приобретёт равномерную консистенцию. Хранится грунтовка в металлических бачках, в которых её и доставляют к месту использования.

Битумную мастику можно накладывать только на хорошо просушенную грунтовку. Продолжительность сушки диктуется температурой воздуха и может составлять от получаса до 6 часов. Признаком готовности грунтовки служит отсутствие прилипания к руке при прикосновении к ней.

Битумная мастика

Мастикой загрунтованную часть трубы покрывают в два слоя с толщинами по 1,5-2 мм. Для этого также используется кисть.

В состав мастики входят битум и каолин. Битум плавится в котле при температуре 140-150˚С. После полного расплавления партии в битум добавляется каолин, температура повышается до 180˚С, смесь тщательно перемешивается до однородности состава. Для доставки мастики к месту применения используются закрываемые крышками вёдра. Вёдра рекомендуется заполнять с оставлением, по меньшей мере, четверти объёма.

На элементах конструкций, из которых состоят канализационные сети, со временем появляются дефекты:

• Трубопроводы. Повреждаться могут сами трубы и стыки между ними. Потеря эксплуатационных свойств труб проявляется в виде трещин в продольном и поперечном направлениях, раковин, свищей. На стыках нарушается целостность и герметичность сварных, раструбных и фланцевых соединений.
• Сооружения на линиях. Могут оседать или проваливаться колодцы, в них повреждаются опорные кольца, лотки и скобы, крышки люков и т. п.

Трещины

Трещины, идущие в трубе, нарушают целостность стенок, через которые в грунт могут просачиваться сточные воды. Если они имеют размеры совсем небольшие, то их можно заварить. Трещины подлиннее закрывают металлической накладкой с перекрытием повреждения на 5 см во все стороны. Накладка к трубе приваривается сплошными швами или прижимается свёртной муфтой. Стыковые соединения муфты заделываются обычным способом. Нужно учитывать, что описанный метод устранения дефекта является временным.

При наличии длинных трещин, которые при ударе молотком у концов увеличиваются, восстановить трубу невозможно. Поэтому этот участок нужно только заменять. Для этого он вырубается, и к оставшейся части линии приваривается кусок трубы такого же номенклатурного типа.

Чугунные трубы с трещинами ремонту не подлежат. Изделия с трещинами поперечными заменять необходимо любые, в том числе даже обечаечные трубы большого диаметра.

Свищи и раковины

Мелкие повреждения (размером до 25 мм) можно исправить металлической пробкой. Она ввёртывается в резьбовое отверстие, рассверливаемое в месте дефекта.

Для ликвидации раковин и свищей с размерами побольше используется седёлка. Это металлическая накладка с прокладкой из резины, устанавливаемая на место с повреждением. Седёлка также используется как средство временное. Для этих же целей применяется и свёртная муфта. Если свищи и раковины в трубе слишком многочисленны, то её следует заменить целиком.

Электрическая коррозия

Следствием блуждающих токов, появляющихся в металлических трубах, является образование раковин. Участки с таким повреждением подлежат замене.

Разрывы сварных стыков

Под механическим напряжением сварные швы могут разорваться. Шов следует восстановить. При расхождении в разрыве не более 3-4 мм он накладывается на очищенное от прежнего шва место. Если разрыв шире, то проводится удаление всего стыка для постановки сваркой кольца.

Засоры в трубах канализационной сети ликвидируют механическим и гидравлическим способами. Для разрушения слежавшихся наслоений используются такие инструменты, как проволока или штанга. Поддающиеся смыву осадки и разрыхлённые механически продукты удаляются сильным потоком воды.

Стальная проволока толщиной 8-10 мм используется для освобождения от засорений труб с диаметром не больше 300 мм. Если засор имеет плотность и твёрдость такую, что проволока не может с ним справиться, то применяется более жёсткое приспособление – штанга. Подмыв при помощи воды применяется для труб с диаметром выше 300 мм, а также при невозможности удаления засора проволокой.

Когда местом образования завала является сам лоток, расположенный в колодце, засоряющий материал просто убирается вилами.

Использование проволоки

Проволока доставляется из нижнего колодца к месту засорения в трубопроводе по направляющей трубе. Вводимый в очищаемый трубопровод конец трубы изогнут. Вставляется труба при помощи верёвки, прикреплённой к кольцу на этом её конце. Верхний же её конец удерживает трубодержатель. Уровень, на котором следует его располагать, – расположение крышки люка.

На рабочей оконечности проволоки имеется шар или кольцо. Этими наконечниками ударными действиями пробивается засорение. Вода, скопившаяся до засора, при появлении протока смывает образующее пробку вещество. Чтобы удерживать этот материал, у выхода трубопровода в нижнем колодце нужно установить вилы. Ими пойманные осадки выносятся наружу.

Использование штанги

Штанга применяется по той же методике, что и проволока. Перечень наконечников более широк – бурав, пика, шар, пила и кольцо. Применение каждого определяется свойствами засоряющего материала. Штанга может наращиваться секциями. Этот инструмент позволяет пробивать засоры с повышенной прочностью и протяжённостью.

Если ручным способом штангу протолкнуть трудно, то для повышения усилия применяется лебёдка. Лебёдка снабжена тросом, к которому присоединяется крючок на специальном башмаке. Этот башмак надевается на свободную оконечность последнего сегмента штанги. Лебёдка устанавливается над нижним колодцем. Трос направляется вверх через устанавливаемый в колодце блок. Наматывая трос лебёдкой на барабан, протягивают штангу через массив засора.

Чтобы вода, прорвавшаяся через пробитое штангой место, не затопляла нижний колодец слишком быстро, в ближайшем сверху по линии колодце необходимо предварительно перекрыть выход подающего трубопровода.

Примечание. На напорном трубопроводе все работы ведутся при выключенной КНС.

После пропускания штанги через засорение может оказаться, что её последующими продольными колебательными движениями не удаётся добиться дальнейшего разрушения засоряющего вещества. В таком случае нужно использовать другое приспособление. Штанга извлекается из трубопровода для прикрепления к её наконечнику вспомогательного троса. Этот трос имеет на конце петлю. Штангой он проталкивается в колодец верхний. Там при помощи крючка петля вытягивается на поверхность. К ней крепится трос рабочий с серьгами. Этот инструмент протягивается через засорившееся место лебёдками и разрыхляет материал.

Подмыв водой

Вода к засорению подаётся с нижней стороны через пеньковый рукав с диаметром 50-60 мм. Напор увеличивают небольшим сужением его выходного отверстия при помощи бечёвки. Брандспойт использовать для этого нельзя. Размываемый материал собирается в лотке и извлекается из колодца.

Все выполненные мероприятия по устранению засорений в канализационных трубопроводах заносятся в специальный журнал.

Авария

Аварией в канализационной сети называется случай непредвиденного разрушения, а также засорения трубопровода, в результате которых канализация выходит из строя.

При отсутствии от всех приведённых ранее методов должного эффекта по ликвидации забивания труб осадками или мусором применяется кардинальная мера. Участок трубопровода вскрывается и демонтируется. После прочистки закупоренной трубы она укладывается на место, при невозможности такого действия труба заменяется.

На время ликвидации аварии важным является обеспечение бесперебойной работы остальной части канализационной сети. Этого можно достигнуть следующими способами (всё зависит от местоположения аварийного участка в схеме сети):

• Сбросом стоков по аварийному выпуску. Операцию разрешают Государственная санитарная инспекция либо представители санэпидслужбы.
• Временной перекачкой сточных вод или сбросом через временный трубопровод, минуя аварийный участок. Такой путь используется при большой продолжительности работ.

При аварии в канализационной системе некоторым объектам может угрожать затопление. Поэтому их необходимо своевременно отключать от сети задвижками или иными запорными устройствами.

Прочистка трубопровода

Когда промывкой не удаётся удалить осадки в трубопроводе, его нужно прочищать. Для прочистки нужно разрушить скопления осевшего вещества механическим или гидравлическим способами, а затем переместить осадки вниз по трубе до ближнего колодца.

Прочистка при помощи шара и ерша

При очищении участка трубопровода нужно вначале принять меры безопасности. С пары последовательно расположенных колодцев на прочищаемой линии снимаются люки. Места работ отмечаются оградительными знаками. Далее в обязательном порядке нужно убедиться в отсутствии в колодце какого-либо вредного газа. Проверка проводится шахтёрской лампой, опускаемой в колодец. При обнаружении опасного газа необходимо его удалить. И только после этого разрешается приступать непосредственно к очистке.

При использовании для прочистки шара, ерша или скребка не нужно изолировать предыдущий участок трубопровода. Напротив, сточная жидкость нужна для смыва разрушенных слоёв осадочного вещества. Запорная арматура, если она есть в колодце, должна быть открыта полностью.

Прочистка шаром

Так как шар при прочистке увлекается потоком жидкости, то без лебёдки его можно удерживать только в трубе с диаметром не более 300 мм. Для введения шара в трубу требуется спуститься внутрь верхового колодца. Для направления свободного конца удерживающего шар тросика вверх с возможно малым трением в колодце устанавливается распор с блоком.

Управляет рабочий шаром с поверхности земли. Вначале он удерживает его до тех пор, пока высота скапливающейся в колодце жидкости не достигнет 80 см – 1 м. Затем шар отпускается в движение под напором воды, но не свободно, а с некоторым натяжением тросика. Инструмент перемещается медленнее жидкости, поэтому обтекающим его струям придаётся кинетическая энергия, под действием которой находящиеся перед ним отложения размываются и сносятся вниз по течению. Если расход сточной жидкости во время чистки недостаточен для достижения цели, то нужно залить колодец до нужного уровня водой из постороннего источника.

В нижнем колодце необходимо организовать улавливание, сбор и эвакуацию вышедшего из трубы осадка. Нужно принять меры, не допускающие попадания этого материала в нижнюю трубу колодца. От шара, вышедшего из прочищенной трубы, отвязывается тросик, и вся оснастка переносится на следующий участок.

При использовании лебёдки нужно обеспечить устойчивость и прочность опоры и распора с блоком. Также требуется надёжность крепления троса к кольцу и кольца к защитной оболочке шара.

Прочистка ершом

Для этого способа прочистки труб необходимы две лебёдки, устанавливаемые над обоими колодцами, верхним и нижним. Чистка происходит следующим образом.

Конец троса лебёдки, стоящей над нижним колодцем, доставляется по трубе в колодец верхний. Для этого к поплавку привязывают прочный шнур и пускают его из верхового колодца по течению сточной жидкости. Затем поплавок отвязывается, к шнуру прикрепляется конец троса, который шнуром вытягивается из верхнего колодца. Здесь трос прикрепляется к одному концу ерша. Другим концом ёрш крепится к тросу лебёдки над верхним колодцем. Внутри колодца на верхних краях трубы закрепляются держатели блоков. Сами блоки ориентируются так, чтобы трос пришёлся в самый центр сечения трубы.

Труба очищается продвижением ерша внутри неё при наматывании троса на нижнюю лебёдку. С верхней лебёдки трос должен сматываться на соответствующую длину. При застревании ерша он возвращается назад этой лебёдкой на некоторое расстояние, и вновь протягивается вперёд.

Ершом труба прочищается за счёт механического разрушения скоплений осадочного материала металлическими остриями рабочего органа. Сточная жидкость, проходящая через полость или пазы ерша, смывает разрыхлённые осадки. Процесс смыва можно ускорить заливанием верхнего колодца водой.

Продвигается ёрш в несколько шагов. Как только в нижнем колодце появляются осадки, прочистку останавливают до их удаления. Прочистка заканчивается с выходом инструмента из трубы. В заключение трубопровод промывается.

Аналогично прочищаются канализационные трубы при помощи скребка.

При медленном движении канализационных вод по сети из них выпадают в виде осадка нерастворённые вещества. Это наблюдается при скорости жидкости ниже 0,7 м/с. Удаляются осадки промывкой и прочисткой участков трубопровода.

Осаждаются частицы на участках с недостаточной величиной уклонов, в местах стыковки труб с разными диаметрами, на поворотах и притоках. Для самостоятельного смыва осадка требуется определённая величина расхода стоков. Если расход ниже требуемого минимума, то осадки будут выпадать в трубах даже при большом уклоне.

Осадочный материал со временем может образовать большие засорения, которые могут привести к аварийной ситуации. Поэтому установка такого устройства, как жироулавливатель, обязательна к установке на производствах с повышенным содержанием жировых веществ в стоках. Сети нужно систематически промывать и прочищать.

Промывка

Промывается сеть водой, которая накапливается в колодце: специально предназначенном для этого – промывном, или в обычном смотровом.

Промывной колодец

Это сооружение предназначено для залпового сброса большого объёма воды в обслуживаемый трубопровод. Основную часть занимает отсек для накопления расчётного количества воды, которая подаётся из водопровода перед промывкой. Выход в канализационную сеть закрыт пробкой клапанного типа.

После заполнения колодца пробка открывается прикреплённым к ней тросиком, и напор водяного потока способствует размыву и уносу осевшего в трубе вещества.

Промывной колодец устраивается обычно на головных участках канализационной сети, где расхода сточных вод бывает недостаточно для самоочищения труб.

Смотровой колодец

При отсутствии на участке специального колодца для промывки можно использовать обычный смотровой. Для этого отверстие выходящей промываемой трубы закрывается пробкой, в колодце накапливается сточная вода. По заполнении колодца до достаточного уровня пробка удаляется, и вода устремляется в трубопровод.

На величину расчётного объёма промывной воды влияют такие параметры, как диаметр и уклон трубы, длина подлежащего промывке участка, шероховатость стенок, скорость движения потока.

Практика показывает, что для этих целей на трубопровод, имеющий диаметр 150 мм и длину 200 м, необходимо затратить 1,5-2,0 м³ воды. Другой оценочной величиной является 1,5-10% расхода стоков на участке за сутки.

Инвентарь

Для обслуживания канализационной сети необходимы такие инструменты и принадлежности, как ломы, лопаты, топоры, совки, вёдра, крючки, верёвки, металлические и деревянные пробки, шесты с крючками, вилы и др.

Применения:

• Лома и лопаты – очистка колодезного люка от грязевых, снеговых и ледяных отложений.
• Крючка – открывание крышки люка колодца.
• Совка с отверстиями – очищение лотка колодца от осадка.
• Ведра – удаление наносов, осадков и другого постороннего материала из лотков и внутреннего пространства колодца. Для опускания и подъёма ведра используется верёвка.
• Топора – подсобные работы.
• Пробок – плотное закрытие отверстий труб при необходимости. Удобнее всего в применении пробка щитовой конструкции. Для их установки нет необходимости спускаться в колодец.
• Шестов с крючками – захват конца троса, пропущенного через трубу при её очистке, с поверхности земли.
• Вил – задержание выходящего из трубы засоряющего материала при её промывке.

Многое из перечисленного необходимо и для обслуживания накопительного резервуара КНС.

Щитовые пробки

Приспособления могут быть из металла и дерева. Пробка металлическая представляет собой щит, оконтуренный резиновой прокладкой. У щита есть рукоять для его установки в колодце, находясь на поверхности земли. Деревянная пробка – это доска с закрепленными на конце войлоком или ветошью в мешковине.

Пробки могут иметь также дисковую, коническую, шаровую и другую конструкцию.

Шахтёрская лампа

В канализационном колодце могут скапливаться вредные газы, ядовитые и взрывоопасные. Для проверки можно применить шахтёрскую лампу. Её можно использовать также в качестве осветительного устройства.

Лампа готовится к работе в следующем порядке. Сетка продувается сжатым воздухом, лампа заполняется бензином и зажигается. Подготовленное к работе устройство пломбируется.

Освещение

Рабочее место в канализационном колодце освещается электрическими фонарями на аккумуляторах. Фонари бывают с усиленным светом, комбинированными двухцветными (со светом белым и красным), шахтёрского типа (называемые также нагрудными) и других типов. Допускается использование низковольтных (не более 12 В) электрических ламп. К электросетям их следует подключать через понижающий трансформатор.

Оградительные знаки

Открытые колодцы, во время проведения в них работ, должны быть ограждены с отметкой специальными знаками. Знаки треугольной формы, белого цвета с красной каймой. Они крепятся на переносных металлических треногах. При ведении работ ночью используются оградительные знаки из светоотражающего материала или снабжаются фонарями с красным светом.

Устранение засорений

Для удаления засоров из канализационных труб используются проволока или штанга.

Проволока

Комплект инструментов, использующих проволоку для прочистки трубопроводов, состоит из:

• сталистой проволоки (диаметр – от 8 до 10 мм, а длина – от 50 до 60 м);
• направляющей трубы (диаметр – 50 мм, длина – 2 м) с надставками;
• цепного трубодержателя;
• проволокодержателя.

Стальную проволоку, к которой присоединён наконечник кольцевой или шаровой формы, по направляющей трубе доставляют к зоне засора в трубопроводе. Наконечник способствует более эффективному разрыхлению засорившего материала. Проволоку удерживают проволокодержателем.

Один конец направляющей трубы изогнут. Вблизи него установлено кольцо для крепления верёвки. Верёвка используется работником для вставки этого конца в устье прочищаемого трубопровода, находясь на поверхности земли. Направляющая труба вводится в колодец через его открытый люк. Прямой конец трубы снабжён навинчиваемой муфтой. С помощью муфты труба удлиняется набором надставок разной длины – от 0,5 до 1,5 м.

Устойчивость положения направляющей трубы при работе обеспечивается трубодержателем. Посредством держателя верхний конец инструмента крепится на краю колодца на уровне крышки его люка. Наиболее удобен трубодержатель цепной, на который рабочий может стать одной ногой.

Запорная арматура должна находиться в положении с надёжно зафиксированным в открытом состоянии клапаном.

Штанга

В отличие от гибкой проволоки штанга является конструкцией жёсткой. Она используется для освобождения канализационной линии от пробок и твёрдых засорений, в основном, пробивным способом.

Для изготовления штанг используются газовые трубы с внутренней или наружной резьбой на концах. Диаметр сегментов – 19-25 мм, длина – 70-90 см. Соединяют их резьбовыми муфтами. К вводимому в засорённую трубу концу штанги привинчивают наконечник. Наконечники бывают разной формы. Заострённые (буравы, пики, пилы) используются для разрушения пробок сначала ударом или ввинчиванием, затем – снижением прочности материала различными способами. Наконечники закруглённой конфигурации (шары, кольца) служат для продавливания или разрыхления вещества, утерявшего монолитность или не имевшего её изначально.
