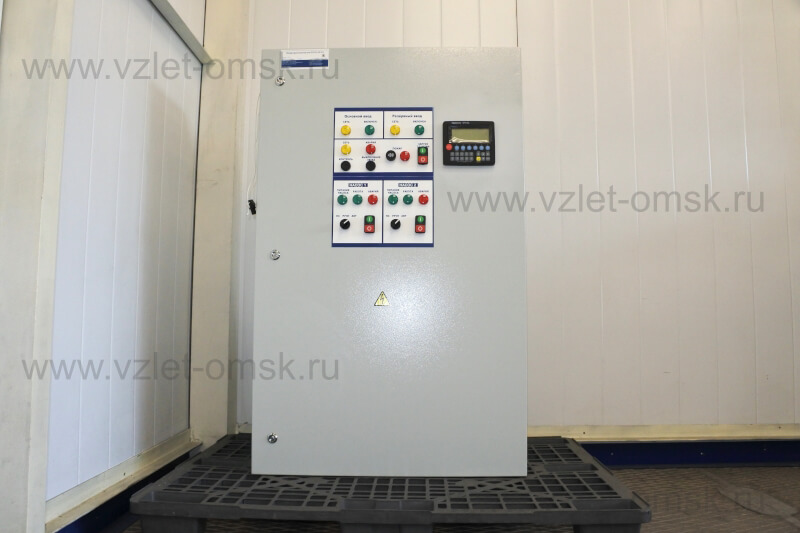

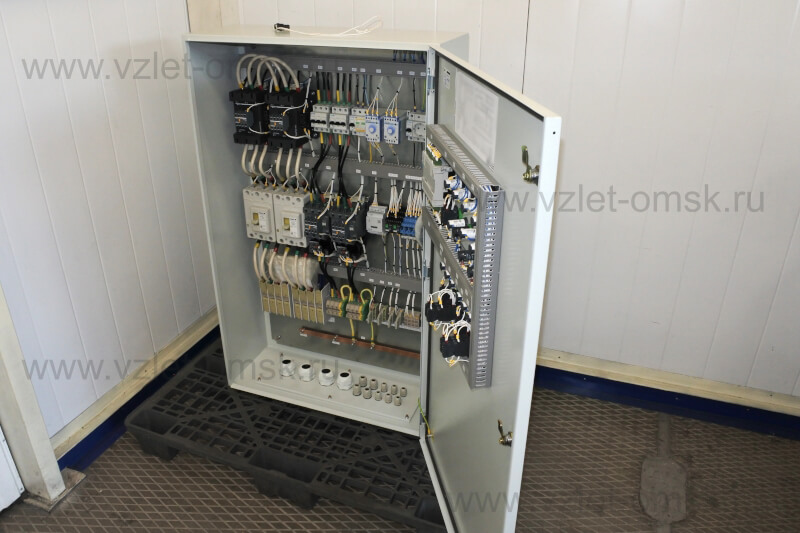

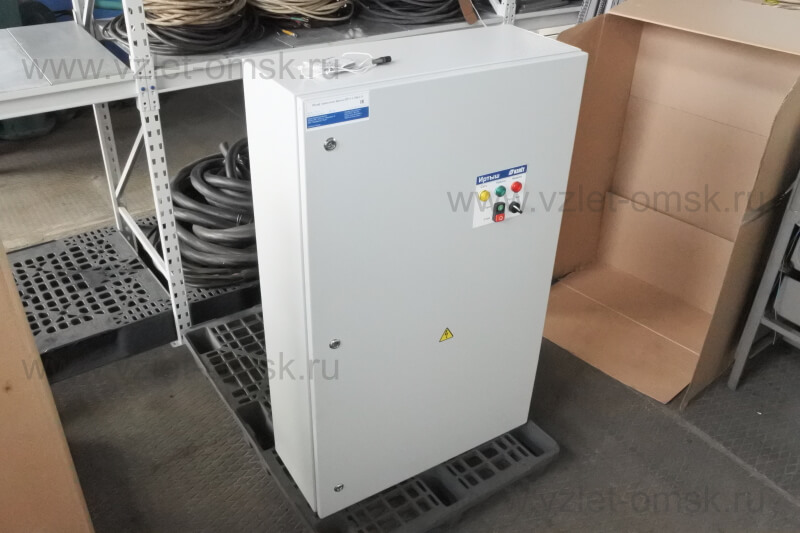

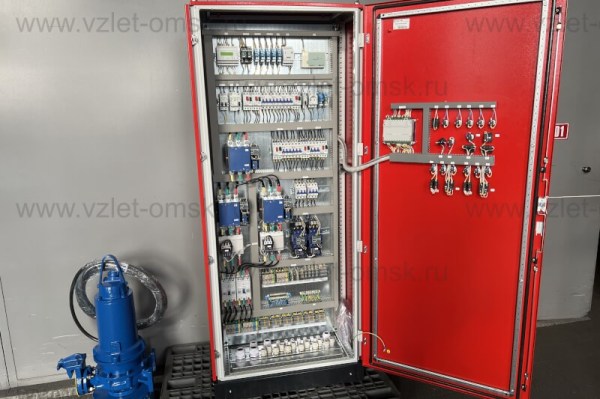

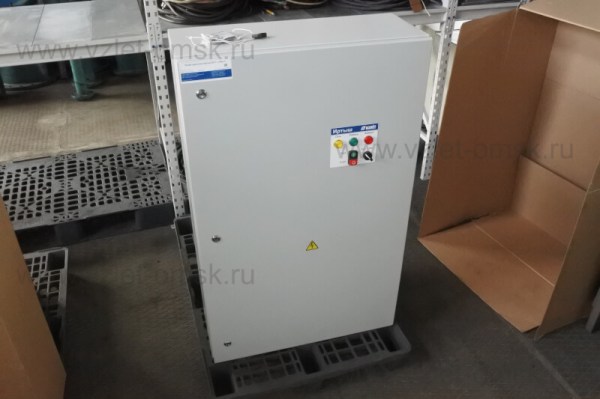

Фото шкафа управления Иртыш ШУП-3.75-32АШкаф управления Иртыш ШУП-3.75-32А
Фото шкафа управления Иртыш ШУП-3.75-32А

Шкаф управления Иртыш ШУП-3.75-32А

Цена по запросу
  • Описание
  • Характеристики

Условное обозначение

Иртыш

ШУП

-

3

.

75

-

3

1

2



3



4



5

6

1 – Наименование серии шкафа управления;
2 – Назначение шкафа управления:
«ШУП» – шкаф управления установкой пожаротушения;.
3 – Количество управляемых электродвигателей, шт.;
4 – электродвигателя, кВт;
5 – Питающее напряжение
 «3» – 380В;
6 – Количество вводов («А» – с АВР).

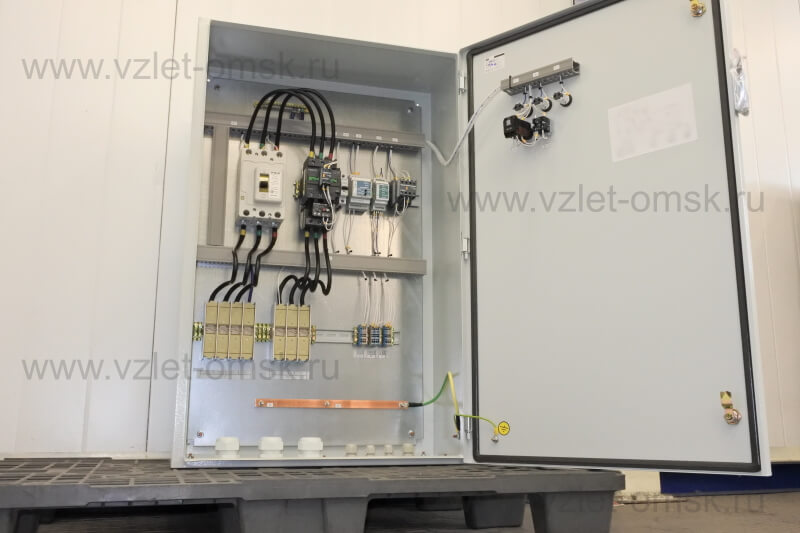

Состав изделия

Шкаф управления состоит из:

1. корпуса, монтажной платы, крепёжных деталей;
2. контроллера панельного SMH;
3. модуля MC;
4. реле напряжения РСН-25;
5. автоматических выключателей;
6. магнитных пускателей;
7. реле тепловых;
8. светосигнальной арматуры;
9. клеммных колодок;
10. звонка электрического;
11. системы проводов.

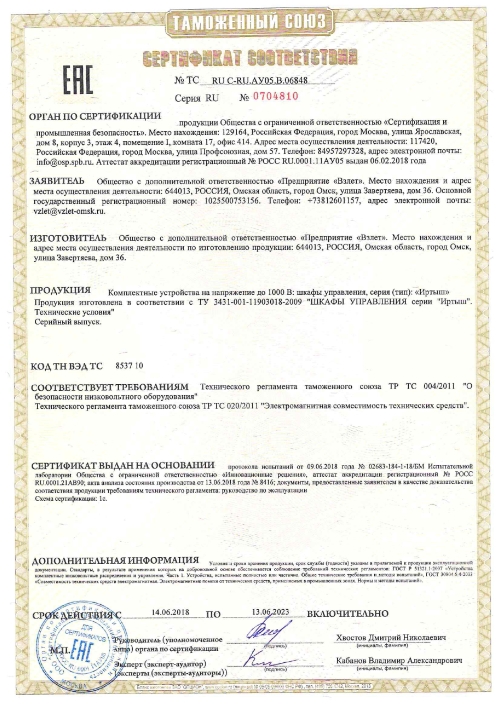

Сертификат соответствия

Технические характеристики

Наименование

Значение

1

Род тока

переменный, 50Гц

2

Номинальное рабочее напряжение, В

380

3

Номинальное напряжение изоляции, В

660

4

Номинальное напряжение цепей управления, В

220

5

Допустимое отклонение напряжения питания от номинала

+10%…-15%

6

Номинальный ток каждой цепи, А

160

7

Номинальная мощность подключаемых электродвигателей, кВт

75

8

Предельный отключаемый ток, кА

40

9

Предельный коэффициент мощности (cosφ)

0,89

10

Окружающая температура при работе

(-5…+55) °С

11

Окружающая температура при хранении

(-25…+55) °С

12

Относительная влажность воздуха

80% без конденсата

13

Максимальная высота над уровнем моря

1000м

14

Габариты шкафа управления

см. Приложение 3

15

Степень защиты

IP54

16

Меры защиты обслуживающего персонала

Защита от прямого
прикосновения
к токоведущим частям.

17

Степень загрязнения

по соглашению
с потребителем

18

Вид системы заземления

TN-S

19

Вид внутреннего разделения

1

20

Типы электрических соединений функциональных блоков

FFF

21

Условия окружающей среды

В

22

Максимальная нагрузочная способность выходных реле (сигнал ТС)

220В, 2А

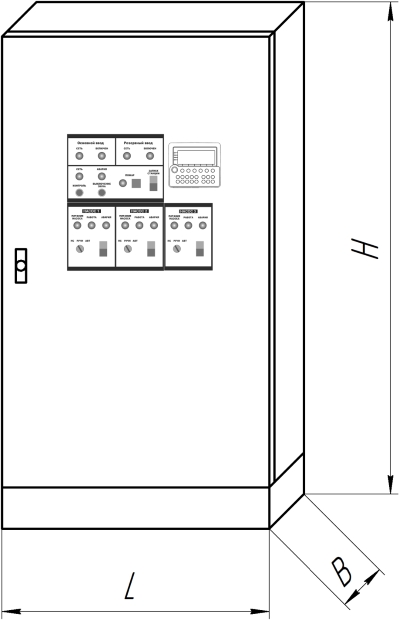

Общий вид шкафа управления и габаритные размеры

Общий вид шкафа управления и габаритные размеры

Наименование
Шкафа управления

H, мм

L, мм

B, мм

масса, кг

ШУП-3.75-32А

2100

1000

600

300

Назначение
управление установкой пожаротушения
Количество управляемых двигателей
3 шт
Тип запуска двигателя
прямой пуск (ручной режим)
Тип защиты двигателя
без защиты
Питающее напряжение
380 В
Количество вводов электропитания
1 ввод
