Насос Иртыш ЦМК1 50/160-4/2 - Описание
- Характеристики
Насос Иртыш ЦМК1 50/160-4/2:
Ц - центробежный;
М - моноблочный;
К - консольный;
1- вариант исполнения рабочего колеса;
50 - номинальный диаметр напорного патрубка, мм;
160 - номинальный диаметр рабочего колеса, мм;
4 - номинальная мощность электродвигателя, кВт;
2 - число полюсов электродвигателя.
|

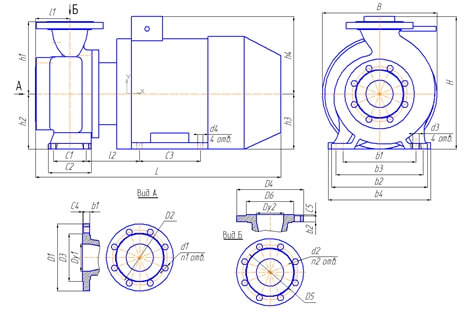

b1 |
d1 |
n1 |
D1 |
D2 |
D3 |
Dy1 |
C4 |
|
20 |
17,5 |
4 |
180 |
145 |
130 |
65 |
3 |
|
b2 |
d2 |
n2 |
D4 |
D5 |
D6 |
Dy2 |
С5 |
|
20 |
18 |
4 |
165 |
125 |
104 |
50 |
3 |
|
h1 |
h2 |
h3 |
h4 |
l1 |
l2 |
C1 |
C2 |
C3 |
b1 |
b2 |
b3 |
b4 |
d3 |
d4 |
L |
H |
B |
|
160 |
132 |
100 |
145 |
80 |
155 |
70 |
100 |
112 |
190 |
250 |
160 |
204 |
14 |
12 |
515 |
290 |
225 |
|

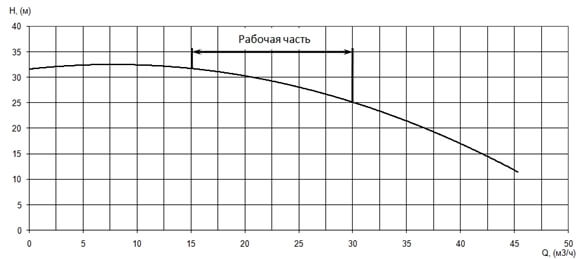

Производительность, Q |
23 м³/ч |
|
Напор, Н |
28 м |
|

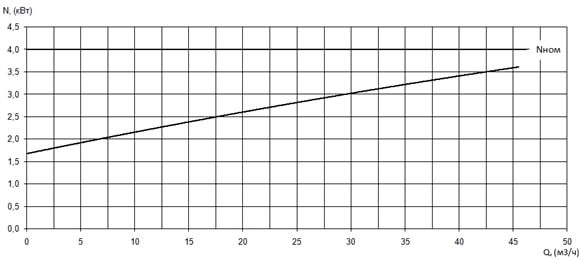

Потребляемая мощность в рабочей точке, Nпотр |
2,8 кВт |
|

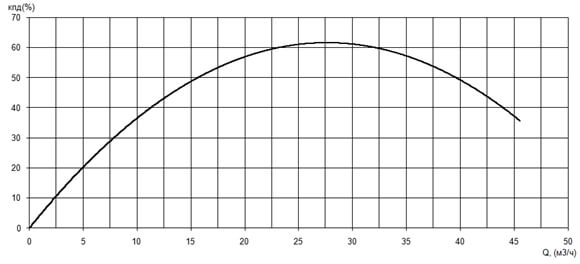

КПД агрегата, η |
60 % |
|
Вариант монтажа насоса |
моноблочный горизонтальный |
|
Условный диаметр напорного патрубка, Ду, мм |
50 |
|
Условный диаметр всасывающего патрубка, Ду, мм |
65 |
|
Тип рабочего колеса |
многоканальное |
|
Максимальный размер перекачиваемых частиц, мм |
0,2 |
|
Тип уплотнения вала |
торцовое |
|
Материал вращающейся части и неподвижного кольца торцового уплотнения |
карбид кремния |
|
Материал рабочего колеса |
чугун СЧ20 |
|
Материал корпуса спирального |
чугун СЧ20 |
|
Номинальная мощность, кВт |
4 |
|
Напряжение, В |
220/380 |
|
Частота тока, Гц |
50 |
|
Номинальный ток, А |
8,7/15,0 |
|
Число полюсов |
2 |
|
Частота вращения, об/мин |
2850 |
|
Сos φ |
0,84 |
|
КПД эл. двигателя |
87 |
|
Соединение обмоток по схеме |
D/звезда |
|
Класс нагревостойкости |
F |
|
Степень защиты электродвигателя |
IP 54; |
|
Средняя наработка на отказ, часов, не менее |
7000 |
|
Средний ресурс до главного техобслуживания, часов, не менее |
20000 |
|
Средний срок службы, лет, не менее |
20 |
|
Масса насосного агрегата без шкафа управления, кг. |
55 |
