Насос НФ2 200/220.180-7,5/4-400
Н - наружный электродвигатель;
Ф - гидравлическая часть насоса предназначена для перекачивания сточных вод;
2 - в насосе установлено двух-канальное рабочее колесо;
200 - номинальный диаметр напорного патрубка, мм;
220 - номинальный диаметр рабочего колеса, мм;
180 - фактический диаметр рабочего колеса, мм;
7,5 - номинальная мощность электродвигателя, кВт;
4 - число полюсов электродвигателя;
4 - стационарный на плите с муфтой горизонтальный;
0 - без шкафа управления;
0 - без защиты.

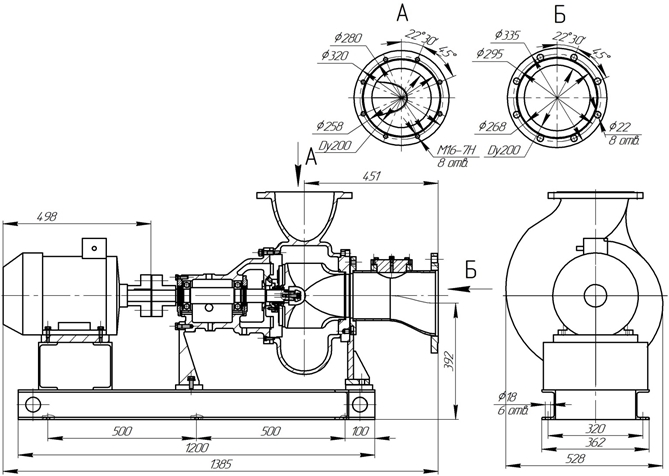

1 – корпус спиральный;
2 – колесо рабочее;
3 – торцовое уплотнение;
4 – патрубок опорный;
5 – метизы крепления корпуса спирального;
6 – винт крепления колеса рабочего;
7 – кран «Маевского»;
8 – электродвигатель;
9 – пробка;
10 – проставка;
11 – фланец.
|

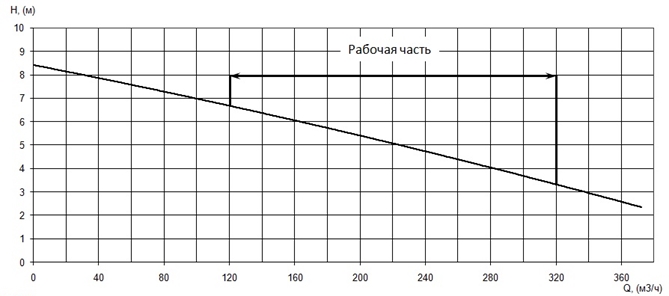

Производительность, Q |
310 |
м³/ч |
|
Напор, Н |
3,5 |
м |
|

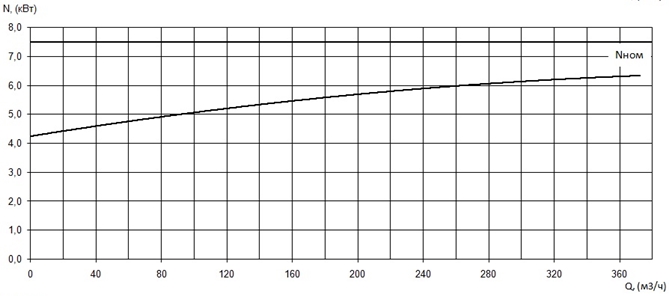

Потребляемая мощность в рабочей точке, Nпотр |
6,1 |
кВт |
|

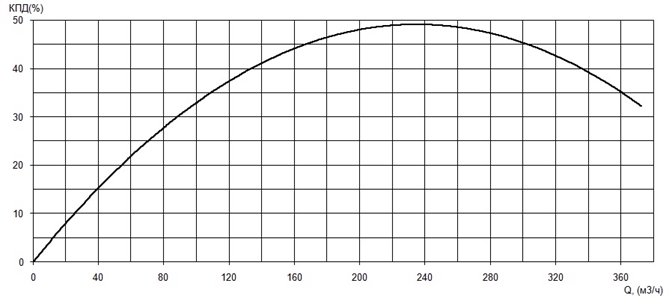

КПД агрегата, η |
44 |
% |
|
Вариант монтажа насоса |
стационарный на плите с муфтой горизонтальный |
|
Условный диаметр напорного патрубка, Ду, мм |
200 |
|
Тип рабочего колеса |
двух-канальное |
|
Фактический диаметр рабочего колеса, мм |
180 |
|
Максимальный размер перекачиваемых частиц, мм |
70 |
|
Тип уплотнения вала |
торцовое |
|
Материал вращающейся части и неподвижного кольца торцового уплотнения |
карбид кремния |
|
Материал рабочего колеса |
чугун СЧ20 |
|
Материал корпуса спирального |
чугун СЧ20 |
|
Номинальная мощность, кВт |
7,5 |
|
Напряжение, В |
380 |
|
Частота тока, Гц |
50 |
|
Номинальный ток, А |
15,8 |
|
Число полюсов |
4 |
|
Частота вращения, об/мин |
1432 |
|
Сos φ |
0,83 |
|
КПД эл. двигателя |
87 |
|
единение обмоток по схеме |
звезда |
|
Класс нагревостойкости |
F |
|
Способ защиты электродвигателя |
без защиты |
|
Степень защиты электродвигателя |
IP 54 |
|
Исполнение шкафа защиты, поставляемого в комплекте с насосом |
без шкафа управления и защиты |
|
Средняя наработка на отказ, часов, не менее |
7000 |
|
Средний ресурс до главного техобслуживания, часов, не менее |
20000 |
|
Средний срок службы, лет, не менее |
20 |
|
Масса насосного агрегата без шкафа управления, кг. |
195 |
