Погружной насос Иртыш ПФ2 100/310.310-18,5/4-046

Погружной насос Иртыш ПФ2 100/310.310-18,5/4-046

Цена по запросу
  • Описание
  • Характеристики
  • Видео

Расшифровка обозначения

Насос ПФ2 100/310.310-18,5/4-046
П - погружной электродвигатель без принудительного охлаждения;
Ф - гидравлическая часть насоса предназначена для перекачивания сточных вод;
2 - в насосе установлено двух - канальное рабочее колесо;
100 - номинальный диаметр напорного патрубка, мм;
310 - номинальный диаметр рабочего колеса, мм;
310 - фактический диаметр рабочего колеса, мм;
- без обозначения, стандартная длина кабеля 10 метров;
18,5 - номинальная мощность электродвигателя, кВт;
4 - число полюсов электродвигателя;
0 - мобильный погружной монтаж;
4 - шкаф автоматического управления исполнения УХЛ1 с устройством плавного пуска и двумя одноуровневыми поплавковыми выключателями Иртыш ПВФ-1;
6 - насос с датчиками температуры в обмотках статора и влажности в масляной камере;

Шкаф защиты и управления

Насос укомплектован шкафом управления Иртыш ШУ1-1.18,5.П.6-31 УХЛ1

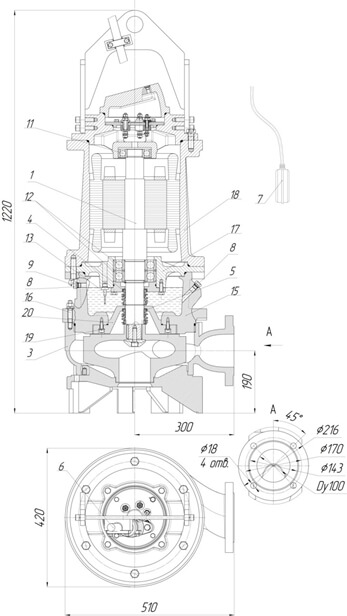

Габаритные размеры

gabaritnye razmery

 Обозначения на чертеже

1.Электродвигатель;
2. Колесо рабочее;
3. Корпус спиральный;
4. Торцовое уплотнение;
5. Торцовое уплотнение;
6. Встроенный кабель (-ли);
7. Поплавковый выключатель;
8. Пробка масляной камеры;
9. Метизы крепления корпуса камеры к корпусу электродвигателя;
10. Метизы крепления колеса рабочего;
11. Подшипник;
12. Подшипник;
13. Датчик влажности;
14. Подставка;
15. Корпус камеры;
16. Метизы крепления корпуса камеры к корпусу спиральному;
17. Стакан подшипника;
18. Корпус электродвигателя;
19. Метизы крепления крышки камеры к корпусу камеры;
20. Крышка камеры

Параметры рабочей точки

Производительность, Q

100 м³/ч

Напор, Н

30 м

Потребляемая мощность в рабочей точке, Nпотр

16 кВт

КПД агрегата, η

55 %

Характеристики насоса

Вариант монтажа насоса

мобильный погружной

Условный диаметр напорного патрубка, Ду

100 мм

Тип рабочего колеса

двух - канальное

Фактический диаметр рабочего колеса

310 мм

Рекомендуемая глубина погружения

не более 10 м

Максимальный размер перекачиваемых частиц

45 мм

Тип уплотнения вала

торцовое

Материал вращающейся части и неподвижного кольца торцового уплотнения

карбид кремния

Материал рабочего колеса

чугун СЧ20

Материал корпуса спирального

чугун СЧ20

Параметры электродвигателя

Номинальная мощность

18,5 кВт

Напряжение

380 В

Частота тока

50 Гц

Номинальный ток

36 А

Число полюсов

4

Частота вращения

1465 об/мин

Сos φ

0,86

КПД эл. двигателя

90,5

Соединение обмоток по схеме

звезда

Класс нагревостойкости

F

Способ охлаждения электродвигателя

погружной электродвигатель без принудительного охлаждения

Способ защиты электродвигателя

влаго - термозащита

Степень защиты электродвигателя

IP 68

Длина встроенного электрического кабеля

10 м

Количество жил кабеля

3+1+3 шт

Сечение жил

10+6+2,5 мм²

Изоляция кабеля

маслостойкая

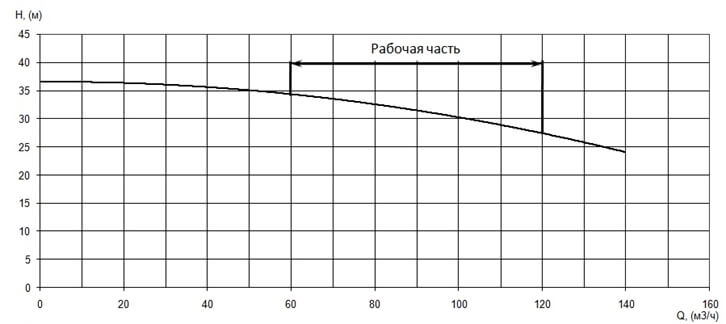

График характеристики напор/подача

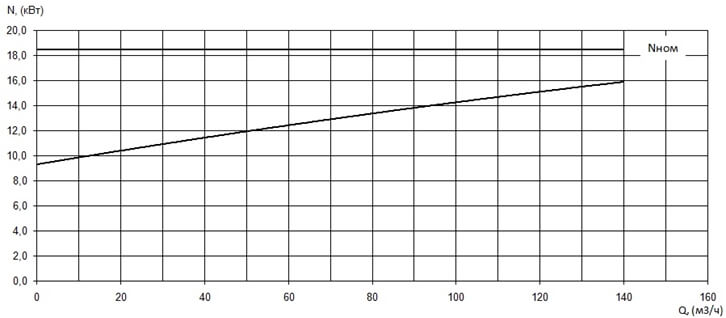

График мощность/производительность

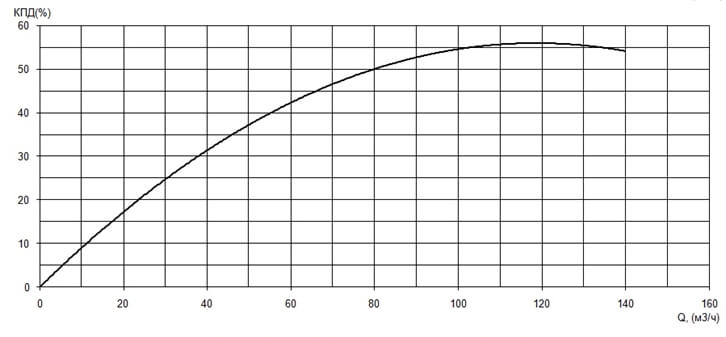

График КПД/производительность

Ресурсы

Средняя наработка на отказ

не менее 7000 часов

Средний ресурс до главного техобслуживания

не менее 20000 часов

Средний срок службы

не менее 20 лет

Масса насосного агрегата без шкафа управления

420 кг


Модель насоса
ПФ
Расход
100
Напор
30
Тип всасывания
нормальновсасывающие
Вариант монтажа
мобильный
Установка
вертикальная
Тип привода
электрический
Тип рабочего колеса
лопастное
Номинальная мощность, кВт
18,5
Охлаждение
без рубашки охлаждения IP68
Взрывозащита
без взрывозащиты
Тип перекачиваемой среды
канализация (фекальные стоки, промышленные стоки, бытовые стоки, ливневые стоки)
Способ установки
погружной
