Погружная мешалка Иртыш ПМ3 188-0,75_4Ех-116Ех - Описание
- Характеристики
- Видео
- Документация
Расшифровка обозначения
Расшифровка обозначения Иртыш ПМ3 188-0,75/4Ех-116Ех:
П – погружной электродвигатель без принудительного охлаждения;
М – мешалка;
3 – трехлопастной винт;
188 – номинальный диаметр винта;
0,75 – номинальная мощность электродвигателя, кВт;
4 – число полюсов электродвигателя;
Ех – взрывозащищенное исполнение;
1 – стационарная погружная (под опускное устройство);
1 – шкаф защиты для ручного управления;
6 – влаго - термозащита двигателя;
Ех – взрывозащищенное исполнение;
Технические характеристики
|
Вариант монтажа мешалки |
на опускном устройстве |
|
Тип винта |
трехлопастной |
|
Номинальный диаметр винта, мм |
188 |
|
Тип уплотнения вала |
Торцовое |
|
Допустимые углы поворота в горизонтальной плоскости |
±80° |
Ресурсы
|
Средняя наработка на отказ, часов, не менее |
7000 |
|
Средний ресурс до главного техобслуживания, часов, не менее |
20000 |
|
Средний срок службы, лет, не менее |
20 |
|
Гарантийный срок на электромешалку 2 года с момента реализации |
|
Характеристики электрооборудования
|
Исполнение электродвигателя |
погружной |
|
Расход, м³/ч |
247 |
|
Номинальная мощность, кВт |
0,75 |
|
Напряжение, В |
380/220 |
|
Номинальный ток, А |
2,3/5,7 |
|
Частота тока, Гц |
50 |
|
Число полюсов |
4 |
|
Частота вращения, об/мин |
1350 |
|
Соединение обмоток по схеме |
звезда |
|
Способ охлаждения электродвигателя |
погружной без принудительного охлаждения |
|
Способ защиты электродвигателя |
влаго - термозащита |
|
Степень защиты электродвигателя |
IP 68 |
|
Длина встроенного электрического кабеля, м |
10 (кабель неэкранированный) |
|
Количество жил кабеля, шт. |
7 |
|
Сечение жил, мм² |
1,5 |
|
Изоляция кабеля |
маслостойкая |

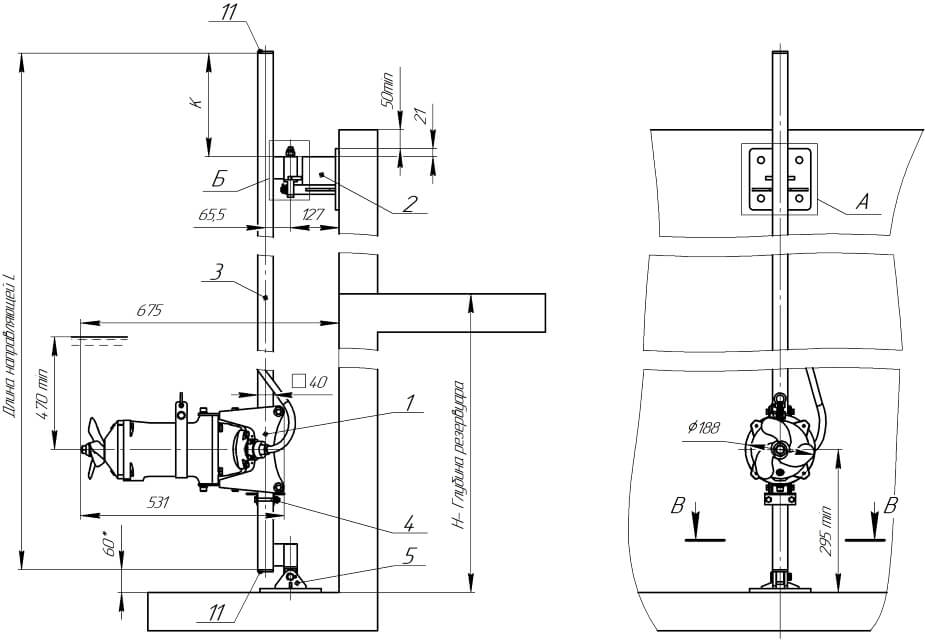

Рис. 1 Общий вид и габариты электромешалки "Иртыш"
1. Электромешалка "Иртыш" ПМ3 188-0,75/4Ех-116Ех;
2. Верхняя опора направляющей;
3. Направляющая;
4. Упор;
5. Нижняя опора направляющей;
9. Гайка;
10. Шплинт;
11. Заглушка 40х40;
12. Шайба.
Углы установки электромешалки "Иртыш"
ПМ3 188-0,75/4Ех-116Ех в горизонтальной плоскости
