Погружная мешалка Иртыш ПМ3 250-2,2/4-116

Погружная мешалка Иртыш ПМ3 250-2,2/4-116

Цена по запросу
  • Описание
  • Характеристики
  • Видео

Расшифровка обозначения Иртыш ПМ3 250-2,2/4-116:

П – погружной электродвигатель без принудительного охлаждения;
М – мешалка;
3 – трехлопастной винт;
250 – номинальный диаметр винта;
2,2 – номинальная мощность электродвигателя, кВт;
4  – число полюсов электродвигателя;
1 – стационарная погружная (под опускное устройство);
1 – ручного управления;
6 – влаго - термозащита двигателя;

Технические характеристики

Вариант монтажа мешалки

на опускном устройстве

Тип винта

трехлопастной

Номинальный диаметр винта, мм

250

Тип уплотнения вала

Торцовое

Ресурсы

Средняя наработка на отказ, часов, не менее

7000

Средний ресурс до главного техобслуживания, часов, не менее

20000

Средний срок службы, лет, не менее

20

Гарантийный срок на электромешалку 2 года с момента реализации

Характеристики электрооборудования

Исполнение электродвигателя

погружной

Расход, м³/ч

336

Номинальная мощность, кВт

2,2

Напряжение, В

380

Номинальный ток, А

5,78

Частота тока, Гц

50

Число полюсов

4

Частота вращения, об/мин

1359

Соединение обмоток по схеме

звезда

Способ охлаждения электродвигателя

погружной без принудительного охлаждения

Способ защиты электродвигателя

влаго - термозащита

Степень защиты электродвигателя

IP 68

Длина встроенного электрического кабеля, м

10 (кабель неэкранированный)

Количество жил кабеля, шт.

7

Сечение жил, мм2

1,5

Изоляция кабеля

маслостойкая

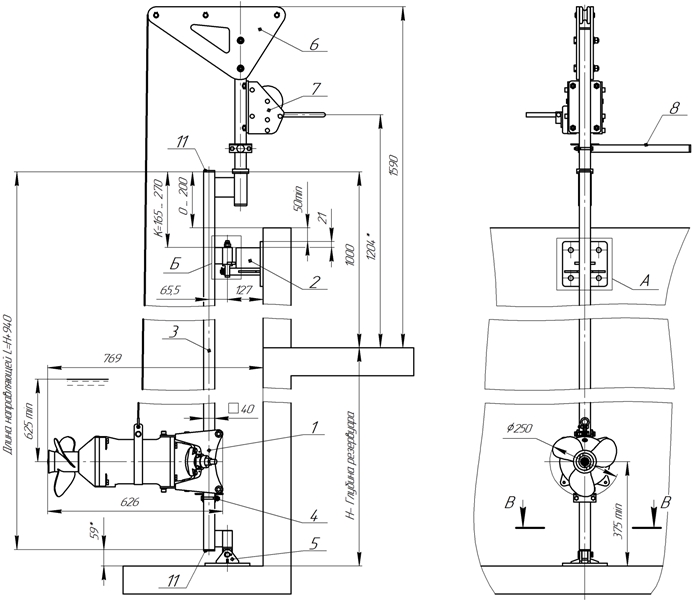

Общий вид и габариты электромешалки
Рис. 1 Общий вид и габариты электромешалки "Иртыш"

Общий вид и габариты электромешалки

1. Электромешалка "Иртыш" ПМ3 250-2,2/4-116;
2. Верхняя опора направляющей;
3. Направляющая;
4. Упор;
5. Нижняя опора направляющей;
9. Гайка;
10. Шплинт;
11. Заглушка 40х40;
12. Шайба.

Для выполнения вашего заказа необходимо сообщить нам размеры «L» и «К» (см. Рис. 1).

В случае применения мешалки без шкафа защиты или с каким - либо шкафом защиты (управления) не обеспечивающим защиту мешалки в полном объёме предприятие не несет гарантийных обязательств за выход мешалки из рабочего состояния по причине нереализованных защит, предусмотренных шкафами защиты (управления) Иртыш.

Варианты установки электромешалки Углы установки электромешалки "Иртыш"
ПМ3 250-2,2/4-116 в горизонтальной плоскости


Расход
336
Номинальная мощность, кВт
2,2
