Центробежные Моноблочные Линейные насосы (ЦМЛ)

Фильтр
Насос Иртыш ЦМЛ 100/123-5,5/2
Цена по запросу
Насос Иртыш ЦМЛ 100/130-7,5/2
Цена по запросу
Насос Иртыш ЦМЛ 100/138-7,5/2
Цена по запросу
Насос Иртыш ЦМЛ 100/145-11/2
Цена по запросу
Насос Иртыш ЦМЛ 100/148-11/2
Цена по запросу
Насос Иртыш ЦМЛ 100/185-15/2
Цена по запросу
Насос Иртыш ЦМЛ 100/185.Т.Ч-15/2
Цена по запросу
Насос Иртыш ЦМЛ 100/208-22/2
Цена по запросу
Насос Иртыш ЦМЛ 100/223-30/2
Цена по запросу
Насос Иртыш ЦМЛ 100/230-30/2
Цена по запросу
Насос Иртыш ЦМЛ 100/235-30/2
Цена по запросу

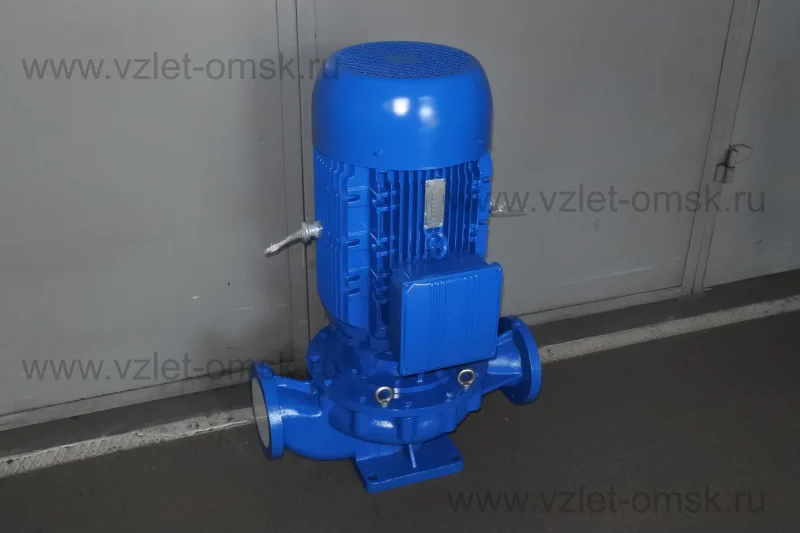

Насос Иртыш ЦМЛ 100/245.Т.Ч-37/2
Цена по запросу

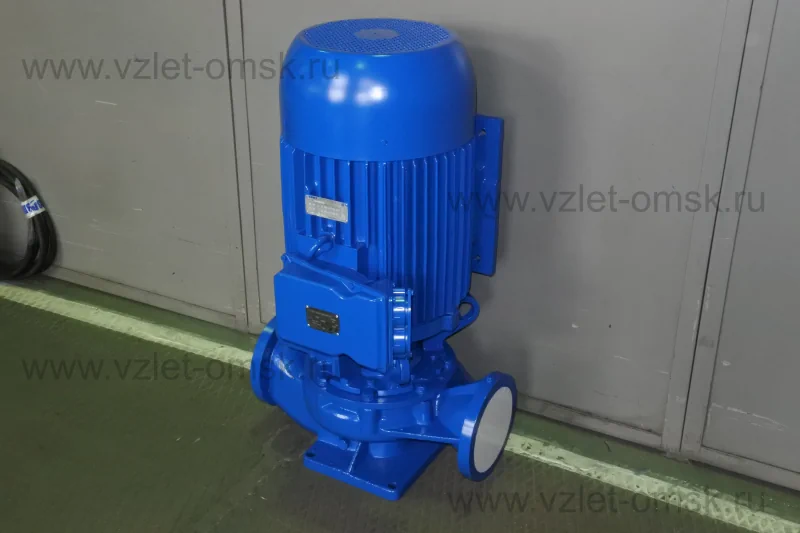

Насос Иртыш ЦМЛ 100/315.Т.Ч-45/2
Цена по запросу
Насос Иртыш ЦМЛ 125/148-11/2
Цена по запросу
Насос Иртыш ЦМЛ 125/156-2,2/4
Цена по запросу
Насос Иртыш ЦМЛ 125/174-22/2
Цена по запросу
Насос Иртыш ЦМЛ 125/190-30/2
Цена по запросу
Насос Иртыш ЦМЛ 125/193.Т.Ч-30/2
Цена по запросу
Насос Иртыш ЦМЛ 125/195-30/2
Цена по запросу
Насос Иртыш ЦМЛ 125/197.Т.Ч-30/2
Цена по запросу
Насос Иртыш ЦМЛ 125/245-45/2
Цена по запросу
Насос Иртыш ЦМЛ 150/220.Т-11/4Ех
Цена по запросу
Насос Иртыш ЦМЛ 150/225-45/2
Цена по запросу
Насос Иртыш ЦМЛ 150/254-75/2
Цена по запросу

Заполните опросный лист и мы пришлём Вам технико-коммерческое предложение, с указанием технических характеристик, стоимости и срока поставки.

Выполняем шеф-монтажные и пусконаладочные работы.

Условные обозначения

Иртыш - ЦМЛ 50/200 - 1,1/4
Иртыш - серия насосов
ЦМЛ - центробежный Моноблочный Линейный насос
1 - Вариант подрезки рабочего колеса
32 - Условный проход напорного патрубка
125 - Номинальный Диаметр рабочего колеса
1,5 - Номинальная мощность электродвигателя

Применение

Подача холодной и горячей воды без абразивных веществ в системах отопления, установках холодной и охлаждающей воды, а также для орошения.
При применении добавок, как например гликоль или масло, следует проверить пригодность уплотнения и необходимость изменения мощности (при добавлении гликоля от 10% объемной части).

Технические данные

Допустимые перекачиваемые среды:

  • вода систем отопления
  • техническая вода (охлаждающая, холодная)
  • водогликолевые смеси
  • другие среды- по запросу

Характеристики:

  • число оборотов 1450,2900 1/мин
  • степень защиты - IP 44
  • климатическое исполнение- У
  • категория размещения- 3
  • номинальный диаметр Dy 40-200
  • диапазон температур от -10°С до +140°С (указать пр запросе)
  • рабочее давление макс. 16 bar до 120°, 13 bar до 140°
  • максимально допустимая температура окружающей среды +40°С

Монтаж непосредственно на трубопроводе, присоединение к трубопроводу и датчикам давления, фланец с выводом к датчику давления
Защита мотора выполняется заказчиком или по запросу

Материалы:

  • корпус насоса, поставка - серый чугун
  • рабочее колесо - серый чугун или синтетический материал

Конструкция дноступенчатый циркуляционный насос низкого давления, компактного исполнения, для современного оборудования зданий.

Корпус насоса
Спиральный корпус линейного исполнения (входной и выходной патрубки с одинаковыми фланцами расположены на одной линии). Фланцы с выводом на датчик давления.

Рабочее колесо
Закрытое рабочее колесо из синтетического материала. Из серого чугуна, - начиная с номинального диаметра колеса 189мм.

Торцевое уплотнение
Серийное исполнение, необслуживаемое торцевое уплотнение применяется при температуре воды до 140°С; для любого направления вращения допустимое содержание гликоля до 40% объемной части.

Монтаж
Не допускается монтаж в положении вниз мотором. Любое другое положение допустимо.
Блочные насосы следует устанавливать на прочном фундаменте на консоли.
При монтаже насосов мощностью более 4 кВт необходимо использовать соответствующий грузоподъемный механизм.

Преимущества использования

  • снижение вибрации за счет фланцевого соединения мотора непосредственно с корпусом насоса
  • надежность в работе, обеспеченная использованием общего вала, электродвигателя и рабочего колеса
  • увеличение срока службы за счет принудительного омываемого, независимого от направления
  • вращения, торцового уплотнения с сильфоном
  • возможность контроля и управления благодаря серийному выводу на датчик давления.

Указания

Приведенные рабочие характеристики насосов, особенно касающиеся выбора мощности, могут использоваться, если точно известны рабочие точки. В противном случае рекомендуется выбирать насосы с максимальной мощностью. Значения антикавитационного подпора - это результат измерения. Для безопасной эксплуатации к значению антикавитационного подпора следует прибавить 0,5м.
